一、前言

在當今高度電子化的世界中，電子設備的電磁兼容性（EMC）至關重要。而 EMC傳導測試作為電磁兼容之中十分重要的一環，也困擾著許多工程師。而傳導測試中如何整改呢？今天，就讓我們一起共同探討了解EMC傳導的思路。

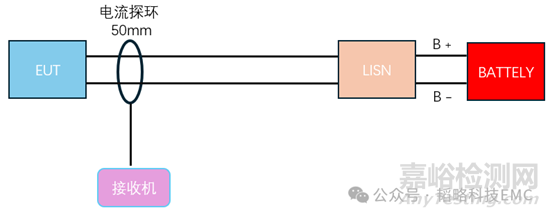

圖1 傳導電流法測試簡單示意圖

二、什么是EMC傳導測試

EMC傳導測試是測量電子設備通過電源線、信號線或其他導體向外部環境發射的電磁干擾（EMI），以及評估設備對來自外部環境的電磁干擾的抗擾度（EMS）的過程。

比如說，您的電腦在運行時，如果其內部的電磁信號通過電源線傳導到其他電器上，可能會導致其他電器出現異常，如屏幕閃爍、聲音失真等。

三、EMC傳導測試的重要性

1. 通過EMC傳導測試，可以提前發現并解決設備潛在的電磁干擾問題，確保其在各種電磁環境下都能穩定、可靠地工作。

2. 許多國家和地區都制定了嚴格的電磁兼容性法規和標準，電子設備只有通過EMC傳導測試，才能獲得市場準入許可。

3. 具備良好電磁兼容性的產品，能夠在市場上贏得更多消費者的信任和青睞，提高產品的競爭力。

四、傳導測試的整改思路

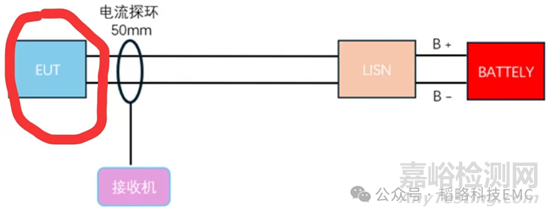

傳導測量電子、電氣設備或系統通過信號線、電源線或地線傳輸出去的干擾噪聲，無論是CEC測試還是CEV測試，測試主體均為產品端口延伸出去的線束，所以理論上只需要把線束上的噪聲環境處理得當，（即下圖紅圈部分）傳導測試?yán)碚撋暇筒粫?huì)超標。

五、傳導測試的整改方法

根據EMC三要素中：干擾源、傳導路徑、敏感模塊（器件），我們可以進行大概分類：干擾源為我們的EUT、傳導路徑則是EUT外部線束、敏感模塊則為天線，從結果得知我們只能針對干擾源和傳導路徑進行整改。

1. 干擾源：

整改思路主要是借助工具確定具體問題點從而從源頭對噪聲進行，這樣做的優點在于從源頭降低噪聲能量，從而即使后端電路發生耦合串?dāng)_也能大大減小噪聲的能量，缺點則是有時候超標點并不是簡單的單個干擾源產生的，而是多個干擾的集中表現，排查相對復雜。

2. 干擾路徑：

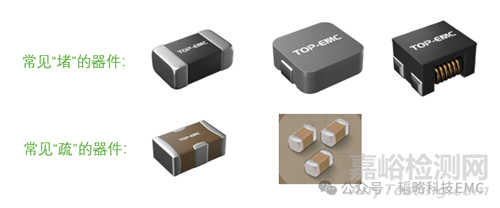

主要整改思路為在端口進行濾波或者對線束進行屏蔽處理。濾波常用手段包括電容、磁珠、共模電感、電感、BDL等濾波器件，主要思路是在端口通過電容給噪聲提供旁路以及通過共模電感、磁珠等器件“堵住”噪聲，從而保證線束噪聲環境；屏蔽則主要是通過屏蔽對噪聲進行吸收損耗和反射損耗，從而降低噪聲的整體能量。

六、總結

EMC傳導雖然看不見、摸不著，但卻對我們的電子設備和電氣系統有著重要的影響。了解EMC傳導，采取有效的措施解決相關問題，不僅能夠保障設備的正常運行，還能提高我們的生活和工作質量。
