激光焊接是組裝高性能III類植入式醫療設備的黃金標準。這項技術促進了多項醫療創新的出現，從導絲組件這類被動設備到包括心臟節律管理（CRM）設備和腦機接口（BCI）這樣復雜的主動性產品。

醫療設備制造商必須確信：設備組件在部署到患者體內之后，還能保持其完整性。激光焊接通過提供一種非接觸式、無顆粒的連接方法，快速形成高強度的連接，并保持卓越的精確度和可控性，解決了這一關鍵需求。圖一展示了使用激光焊接制造的幾種常見的醫療設備。

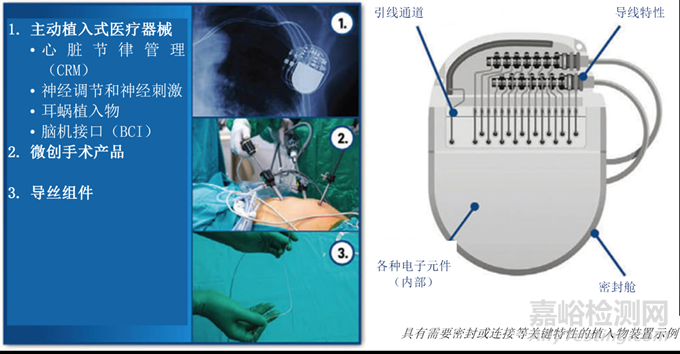

圖1：需要激光處理以確保堅固、高質量接頭的醫療設備示例（左）和突出顯示關鍵接頭的可植入設備示例（右）

為什么要用激光焊接？

激光焊接相較于其他材料連接技術具有明顯優勢。傳統的焊接或連接方法（如金屬惰性氣體、鎢惰性氣體等）往往會產生大量顆粒，而且往往需要二次加工或清潔。而相對的，激光焊接在過程中就很清潔。此外，在進行適當控制與優化時，激光焊接還可以快速產生高強度的焊接接頭。當通過自動化設備進行激光焊接時，這樣的接頭具有高度的可復制性，精度和視覺吸引力也很高。自動化激光焊接過程還能嚴格控制接頭的熱影響區（HAZ），如圖2所示。最后，激光焊接為連接不同的材料提供了新的機會，也為設備制造商開辟了新的可能性。

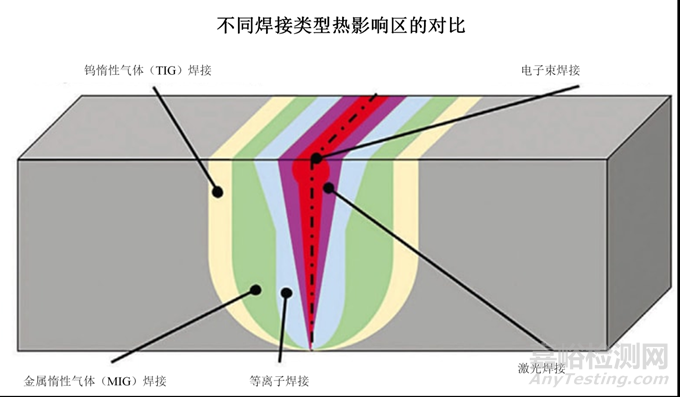

圖2：激光焊接的熱影響區與其他材料連接方式熱影響區的對比示意圖

激光焊接的工作原理

有效的激光焊接是通過控制激光能量沿給定路徑或輪廓傳遞來實現的。通過小孔管理的激光焊接是一種精細的焊接技術，使用高能激光光斑來創建深而窄的焊縫。在這個過程中，激光的強烈能量迅速熔化材料，形成一個深而窄的孔洞，稱為小孔（keyhole）。這個小孔周圍是熔化的材料形成的熔池，通過激光能量輸入與熱散失的微妙平衡得以維持。當激光束沿著接頭移動時，由于小孔前方的材料持續熔化，熔融材料充填著孔穴移開后留下的空隙并隨之冷凝，最終固化形成強韌的焊縫（或接頭）。

與其他焊接方法相比，小孔焊接法允許焊接時穿透度更深，焊接強度也更高。這使得它在連接較厚的材料，或者需要深焊接的場合中特別有效。然而，精確控制功率密度和焊接參數對于防止氣孔或過度飛濺等缺陷，確保焊接的高質量及耐用性來說至關重要。圖三展示了這一差異。

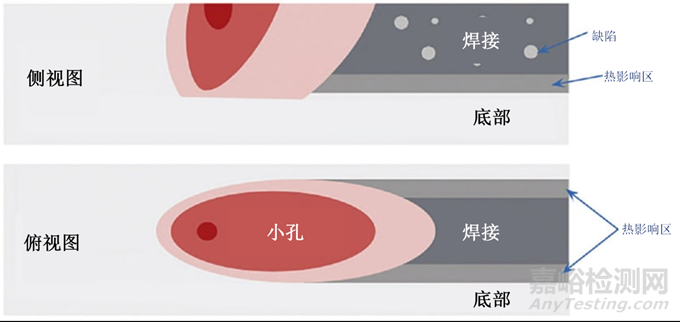

圖3：展示了進行激光焊接時孔穴的側視圖（上）和俯視圖（下）

充分發揮激光焊接的潛力還依賴于通過對激光零件進行適當?shù)倪\(yùn)動，精確控制這個過程。將激光應用在材料上時，所選的熱能位置和數量對形成高強度的連接是至關重要的，這有助于確保接頭的一致性、可復制性和最小熱影響區。通過將先進的控制器功能（如空間域激光脈沖控制）與卓越的電機技術相結合，設備制造商可以在其組裝過程中，實現前所未有的部件可重復性。這些控制功能提升了焊接過程，并為日益復雜和微型化的植入式設備鋪平了道路——最終實現更好的療效，與更多的治療選擇。

高質量的激光焊接接頭是如何形成的？

典型的激光焊接工作站會用到激光源和激光掃描頭。激光源通常是根據所期望的激光與材料的相互作用來選擇的。例如，像銅或鋁這樣反射性強的材料就需要特別考量。此外，很薄或很厚的材料會有不同的應用要求。激光源的供應商能夠協助確保激光器是特定應用的最佳選擇。因?yàn)楣?yīng)商可以將焊接目標的屬性列入考量，包括穿透深度、焊縫寬度、熱影響區、大小與焊接速度要求。一旦激光源選擇完畢，就可以選擇激光掃描頭了。

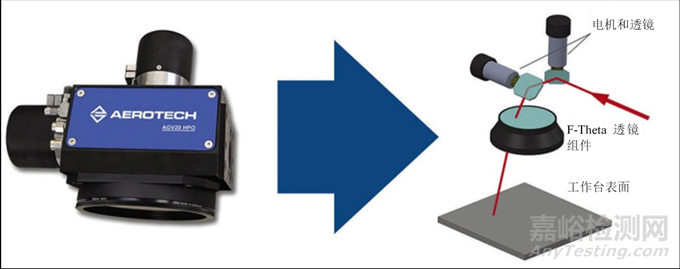

圖4：高性能激光掃描頭的圖像（左）及其內部組件和激光束路徑的爆炸圖（右）

激光掃描頭通常由至少2個高動態的電機（通常也稱電流計），搭配反射率優化后可以反射激光源的反射鏡組成。這些電機還使用了高分辨率的數字編碼器，能通過伺服控制回路來控制其角度偏移。反射鏡通過F-Theta透鏡引導激光束，使透鏡的角度位置與激光束在鏡頭視野內的位移線性化，如圖四所示。在激光焊接中，激光掃描頭有以下幾個優勢：

最佳的光束控制與定位。能夠快速準確地引導激光束，即使在復雜的零件上也能實現一致、可重復的焊接效果。即使在高速條件下，激光掃描頭也能執行復雜的焊接路徑或幾何形狀。

焊接小孔管理。如圖五所示的振動模式常用于控制焊接小孔的寬度和深度。脈沖和功率的調整也可以管理熱量的輸入。

過程監控。通過軸外相機或軸穿透視覺，也可以精確定位激光點，并實時管理焊接過程。

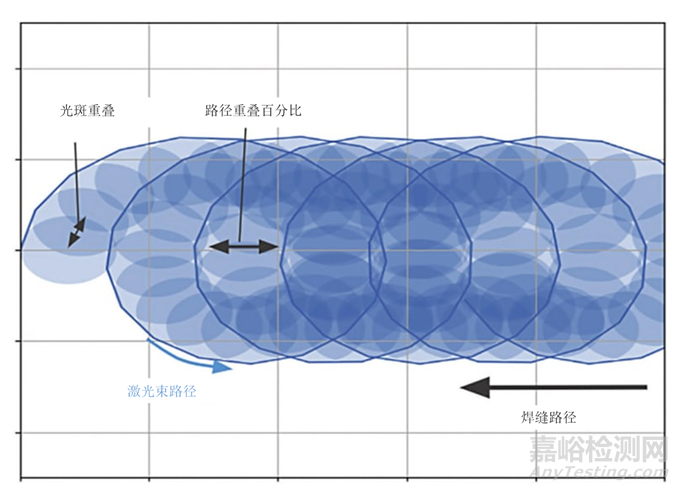

圖5：生成焊接路徑時使用的振鏡模式示例。

大型焊接如何實現？

激光掃描頭的一個常見缺陷是視野問題。為了在零件上定位激光點時保持精度，掃描頭的視野范圍通常被限制在沿工作表面x和y維度的數十毫米內。從歷史來看，這限制了可焊接部件的尺寸。然而，最近的運動控制技術進展使得激光點在近乎無限的視野范圍內無縫控制成為可能。

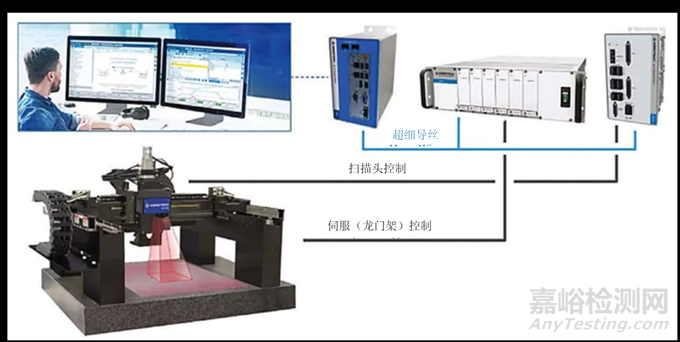

圖6：Aerotech的自動控制器同時控制著激光掃描頭和伺服工作臺來執行高性能的激光焊接

激光掃描頭和高精度伺服工作臺的耦合控制，可以無需再移動部件到激光掃描頭視野之外的區域。如圖六所示，現代運動控制器允許激光掃描頭和伺服工作臺同時運動，從而在非常大的部件表面上實現高質量的焊接。

總結

激光焊接對于制造可靠、高性能的植入式醫療設備至關重要，可以提高患者的安全性和設備的使用壽命。激光焊接所提供的精確控制和可重復性，特別是通過小孔管理，確保了接頭的堅固清潔，并將熱影響區域降到最小?？刂萍す鈷呙桀^和伺服工作臺的先進運動控制器，同樣必不可少。這些部件可以實現精確的光束控制、焊接孔穴管理，以及在較大部件上創建焊接的可能性。這種水平的控制和精度將在植入式醫療設備的持續發展中發揮著關鍵作用。激光焊接將使得更加復雜和微型化的設備成為可能，并最終擴大治療的選擇，改善患者的療效。

原文來源：Medical Design Briefs
