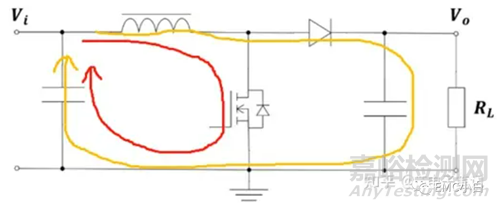

DCDC電源中一個很重要的元器件-電感。

電感在該電路中主要發揮著儲能的作用，在未達到電流飽和之前，流過電感的電流會持續上升，會產生變化率近似恒定的磁場，如果此時下方存在一塊金屬板，此時會在金屬板上感應出近乎恒定的電壓，由于金屬板不可能電阻處處相等，將會在金屬板上產生渦流，產生熱損耗，如果頻率更高，還會產生趨膚效應，磁滯損耗等能耗，而由于電感的定義是當導體通過單位安培的電流時其周圍磁力線數量的度量，由于以上能耗的存在，此時電感的數值應是減小的，鑒于此，電感下方的金屬板會消弱電感數值，但是對于屏蔽一體型電感，由于磁通量近乎不會泄露出去，因而就近乎不存在磁場能量消耗，因而電感感值不會明顯降低。

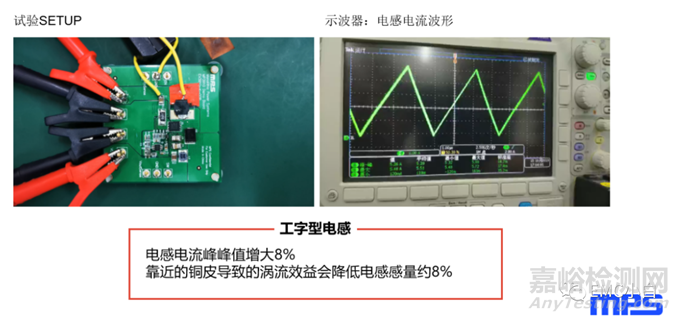

以上都是理論分析，參考MPS demo板的實驗：

對于DCDC電源，Ldi/dt=Vout，通過電源內部調節，Vout是恒定不變的，dt也是恒定不變的，當L減小時，di則會相應增加，由于峰值電流增大了8%，可以推斷此時電感感值有所下降。而對于屏蔽型電感，峰值電流近乎沒有發生變化（無圖），可以推斷此時電感感值近乎沒有變化。

結合以上分析，下方鋪地對屏蔽一體成型電感的感值是沒有明顯影響的。

鑒于此，我們還是推薦下方進行完整GND鋪地，一方面可以抑制輻射干擾，也可以降低接地阻抗，降低產生由于接地阻抗過高而產生的共模
