目前在電子行業中，計算機芯片表面可容納的晶體管數量已趨近極限。芯片制造商開始尋求新的晶體管數量增長途徑。業界希望把晶體管和半導體元件堆疊于多個表面，如同將平房改建成高樓一般。這種多層芯片能夠處理海量數據，執行比現有電子產品更為復雜的功能。然而，芯片構建平臺成為一大阻礙。任何可堆疊芯片都需包含厚厚的硅 “地板” 作為各層的一部分，這會使功能性半導體層之間的通信速度減緩。

美國

近日，美國麻省理工學院的工程師們成功攻克這一難題，他們開發了無縫堆疊電子層的方法，可以制造出速度更快、密度更高、性能更強大的計算機芯片。研究人員將兩種不同的過渡金屬二硫化物（TMD）層二硫化鉬和二硒化鎢直接交替堆疊，可成倍增加芯片上的晶體管數量，不需要任何硅晶片基板，從而實現更好、更快的層間通信和計算，且工作溫度低。此方法讓工程師可以在任意隨機晶體表面構建高性能晶體管、內存和邏輯元件，而非局限于硅晶片的厚重晶體支架。研究人員指出，沒有厚硅基板，多個半導體層能夠更緊密接觸，實現更優、更快的層間通信與計算。

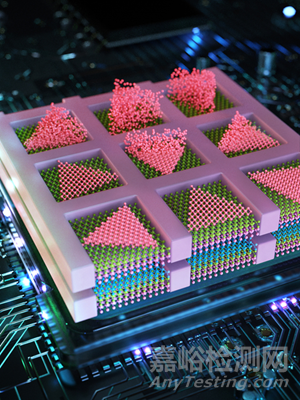

圖：該團隊將半導體粒子（粉色部分）以三角形的形式沉積在密閉的正方形內，以創建高質量的電子元件，直接位于其他半導體層（紫色、藍色和綠色層）之上。

研究人員預計，該方法可應用于構建人工智能硬件，例如以筆記本電腦或可穿戴設備的堆疊芯片形式呈現，其速度與功能將與當今超級計算機相當，數據存儲量可媲美物理數據中心。“這一突破為半導體行業帶來巨大潛力，使芯片堆疊擺脫傳統限制，” 研究作者、麻省理工學院機械工程副教授 Jeehwan Kim 表示，“這可能大幅提升人工智能、邏輯和內存應用的計算能力。”

2023年，研究團隊為在非晶涂層硅晶片生長 TMD，促使原子排列成高質量單晶形式而非隨機多晶無序形式，在硅晶片上覆蓋一層極薄的二氧化硅“掩模”。但該方法僅在 900℃ 左右有效，容易傷害底層電路。因此在新研究中，研究人員為在低溫下生長單晶二維材料以保護底層電路，從冶金學找到辦法。冶金中熔融金屬倒入模具，液體會在邊緣優先 “成核”，形成規則晶體。研究人員將此概念用于 AI 硬件，繼續用二氧化硅掩模覆蓋電路，在掩模 “口袋” 邊緣沉積 TMD “種子”，發現邊緣種子在低至 380℃ 就能長成單晶材料，而中心種子則需更高溫度。研究人員進一步利用該方法制造出多層芯片。

研究人員稱，該方法可使芯片半導體元件密度翻倍，對現代邏輯電路基本構成的金屬氧化物半導體（CMOS）尤是如此，并稱，用此技術能造出 3D 邏輯芯片、3D 內存及其組合，可生長堆疊數十到數百個邏輯層與內存層。且傳統 3D 芯片依靠硅晶圓鉆孔制成，限制了堆疊層數量、垂直對準分辨率和成品率，而新的材料生長方法能一次性解決這些問題。為進一步推動可堆疊芯片設計商業化，研究團隊創立了一家 “FS2”（未來半導體 2D 材料）公司，下一步將擴大規模，從展示小型設備陣列過渡到專業 AI 芯片操作。

研究得到了三星先進技術研究所和美國空軍科學研究辦公室的支持。相關研究成果發表在《自然》期刊。
