中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

GB/T 9274-1988《色漆和清漆耐液體介質(zhì)的測(cè)定》

該標(biāo)準(zhǔn)分為甲法（浸泡法），乙法（吸收性介質(zhì)法），丙法（點(diǎn)滴法）三種測(cè)試方法。



一、測(cè)試原理

將涂漆試板或試棒與一定溫度的液體介質(zhì)接觸，達(dá)到規(guī)定時(shí)間后觀察漆膜表面變化現(xiàn)象，并判斷是否符合產(chǎn)品標(biāo)準(zhǔn)規(guī)定要求；或者測(cè)定一直浸泡到涂層破壞失效至一定程度所能持續(xù)的時(shí)間。



二、材料

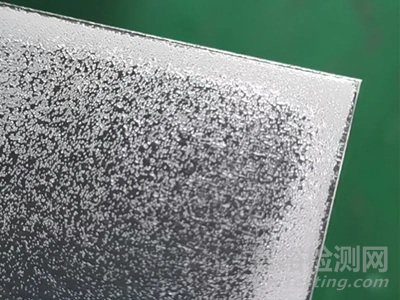

馬口鐵板：120 mm × 50 mm × (0.2~0.3) mm；



鋼板：120 mm × 50 mm × (0.45~0.55) mm；



鋁板：120 mm × 50 mm × (1~2) mm；



試棒（僅適用于浸泡法）；除非另有規(guī)定，試棒應(yīng)為鋼的或鋁的，一端應(yīng)磨圓，其圓弧半徑接近棒本身的半徑，另一端有孔或環(huán)；



吸濕盤：本身應(yīng)不受測(cè)試液影響，一般可采用厚1.25 mm、直徑25 mm左右的層壓紙板；



表面皿：尺寸合適，直徑約40 mm。





三、處理和涂裝



試板：除非另有規(guī)定，應(yīng)按GB/T 9271的規(guī)定進(jìn)行處理。按產(chǎn)品標(biāo)準(zhǔn)規(guī)定涂漆。試板背面涂適當(dāng)?shù)谋Ｗo(hù)涂料或受試涂料，試板的邊應(yīng)以適當(dāng)?shù)姆椒ǚ庾　?/span>

試棒：除非另有規(guī)定，應(yīng)按GB/T 1727的規(guī)定進(jìn)行。

放置時(shí)間：按產(chǎn)品標(biāo)準(zhǔn)規(guī)定或按GB/T 1727的規(guī)定，一般最少放置16 h（烘干漆除外）。



四、操作要點(diǎn)

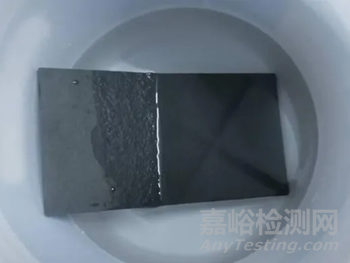

1. 甲法（浸泡法）

程序A：使用單項(xiàng)液體



將試件的2/3或全部浸入溫度為 (23±2) ℃的產(chǎn)品標(biāo)準(zhǔn)所規(guī)定的介質(zhì)中，可用適當(dāng)?shù)闹Ъ苁乖嚰影逡越咏怪蔽恢媒?，并加蓋。如果規(guī)定鼓入空氣攪拌或循環(huán)這種液體時(shí)，鼓氣應(yīng)以脫除油脂的緩慢空氣流如有此規(guī)定，就應(yīng)在規(guī)定時(shí)間補(bǔ)加測(cè)試液或蒸餾水，以保持原體積或濃度。待達(dá)到產(chǎn)品標(biāo)準(zhǔn)規(guī)定的浸泡時(shí)間取出試板：如果為水溶液，就用水徹底清洗試板。



如果為非水溶液，則用已知對(duì)涂層無(wú)損害的溶劑來(lái)沖洗，并用濾紙吸干，立刻檢查試板涂層變化現(xiàn)象。如果規(guī)定有恢復(fù)期，應(yīng)在恢復(fù)期后，重復(fù)這種檢查和對(duì)比。



如果需要檢查底材侵蝕現(xiàn)象，用規(guī)定方法除去涂層后進(jìn)行。

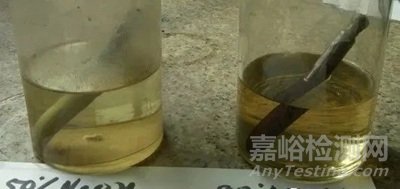

程序B：使用兩項(xiàng)液體

可用適當(dāng)?shù)闹Ъ苁乖嚰影逡越咏怪蔽恢媒脒m當(dāng)?shù)娜萜髦?，?duì)于試板，其板寬處于水平位置。



除非另有規(guī)定，將密度大的液體自容器邊倒入，至試板被浸達(dá)60 mm深度，操作時(shí)要小心，務(wù)必不要沾染此水平以上的試件。

除非另有規(guī)定，將密度大的液體自容器邊傾入，至試件（棒和板）被浸達(dá)60 mm深度。操作時(shí)要小心，務(wù)必不要沾染此水平以上的試件。



除非另有規(guī)定，以同樣方式加入第二種密度小的液體至試板全部浸沒(méi)，加蓋，不要攪動(dòng)，讓其放置。



待達(dá)到產(chǎn)品標(biāo)準(zhǔn)規(guī)定的浸泡時(shí)間取出試件樣板，用濾紙吸干，立刻檢查試板涂層與每一個(gè)液相接觸部分的變化現(xiàn)象。如果規(guī)定有恢復(fù)期，應(yīng)在恢復(fù)期后，重復(fù)這種檢查和對(duì)比。試板中途檢查時(shí)，不必取出，否則要隨即清洗并重復(fù)浸泡操作。



如果需要檢查底材侵蝕現(xiàn)象，用規(guī)定方法除去涂層。



2. 乙法（吸收介質(zhì)法）

使吸濕盤浸入適當(dāng)數(shù)量的試液，然后讓多余液體滴干，將盤放至試板上，使盤均勻地分布，并且至少離試板邊緣12 mm。用直徑約40 mm，并且曲率接觸不到圓盤的表面皿蓋上盤子，使試板在受試期（這種測(cè)試期間不應(yīng)超過(guò)7天）妥善置于無(wú)風(fēng)環(huán)境中。如采用揮發(fā)性液體，就可能有必要以新浸透的圓盤加以替換（如此試驗(yàn)應(yīng)記錄在報(bào)告中）。



規(guī)定的試驗(yàn)期后移去盤子，如果測(cè)試液是水溶液，就用水徹底清洗；如果是非水液體，則用對(duì)漆膜無(wú)損害的已知溶劑徹底清洗。用適當(dāng)?shù)奈鼭窦埢虿颊次埩粢后w，并立即檢查試板涂層變化現(xiàn)象。如規(guī)定有恢復(fù)期，達(dá)恢復(fù)期后，應(yīng)重復(fù)檢查和對(duì)比。



如果需要檢查底材的浸蝕現(xiàn)象，按規(guī)定方法除去涂層。





3. 丙法（點(diǎn)滴法）



將試板置于水平位置，并在涂層上滴加數(shù)滴試液，每滴體積約0.1 mL， 液滴中心至少間隔20 mm，并且至少離試板邊緣12 mm。



除非另有規(guī)定或商定，溫度維持在 (23±2) ℃，在規(guī)定時(shí)間內(nèi)，使試板不受干擾，充分接觸空氣。



如有規(guī)定在測(cè)試部位以適當(dāng)方法覆蓋以防止過(guò)度蒸發(fā)。



達(dá)到規(guī)定期后，如果是水溶液就用水徹底清洗，如果是非水溶液，就用對(duì)涂層無(wú)損害的溶劑徹底沖洗，并立即檢查涂層的變化現(xiàn)象。



如果需要檢查底材的浸蝕現(xiàn)象，用規(guī)定的方法除去涂層。

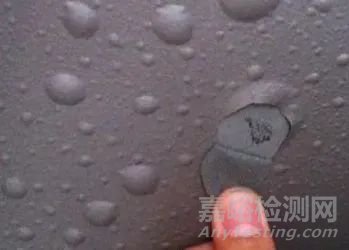

五、結(jié)果檢查



甲法：檢查漆膜的失光、變色、生銹、起泡、脫落等現(xiàn)象，合格與否按產(chǎn)品標(biāo)準(zhǔn)規(guī)定，以不少于兩塊樣板符合產(chǎn)品標(biāo)準(zhǔn)規(guī)定為合格。

乙法：檢查接觸吸濕盤的漆膜的失光、變色：生銹、起泡、脫落等現(xiàn)象，合格與否按產(chǎn)品標(biāo)準(zhǔn)規(guī)定，以不少于兩塊試板符合產(chǎn)品標(biāo)準(zhǔn)規(guī)定為合格。

丙法：檢查滴加試液部分的漆膜的失光、變色：生銹、起泡、脫落等現(xiàn)象，合格與否按產(chǎn)品標(biāo)準(zhǔn)規(guī)定，以不少于兩塊試板符合產(chǎn)品標(biāo)準(zhǔn)規(guī)定為合格。



六、結(jié)果判定



漆膜失光、變色、生銹、起泡、脫落等現(xiàn)象的評(píng)價(jià)可參照GB/T 1766《色漆和清漆 涂層老化的評(píng)級(jí)方法》中的規(guī)定進(jìn)行。
