經皮冠狀動脈腔內成形術（PTCA）是一種微創治療冠狀動脈狹窄或完全閉塞的手術。該手術使用遠端帶有球囊的導管，通過在腹股溝或手腕處的小穿刺（分別通過橈動脈或股動脈）將球囊輸送到病變的冠狀動脈。借助導引導管（GC）和導絲（GW），球囊經主動脈推進至冠狀動脈，直至到達目標病變部位。球囊到位后進行充壓，擴張病變血管以恢復血流：歡迎各位與小編交流行業內話題，相互學習，共同進步！



1、摘要



一：背景



本研究詳細評估了 8 種市售的經皮冠狀動脈腔內成形術（PTCA）球囊導管，包括半順應性和非順應性球囊，對其尖端、球囊、導管軸、快速交換（RX）端口和海波管的設計進行了研究，并對尖端變形、球囊縱向伸長和泄壓時間等重要性能特征進行了量化研究。



二：方法



對每個型號的 5 根導管進行了多種測試。通過壓縮測試評估尖端的堅固性，記錄是否有損壞發生。在球囊充氣至額定爆破壓力（RBP）的過程中，記錄球囊的縱向伸長情況。在模擬使用測試裝置中，測量導管向前推進和回撤至導引導管所需的力。通過測量隨時間抽取的造影劑來研究球囊的泄壓時間。此外，還對球囊的順應性和導管尺寸進行了研究。



三：結果



發現導管的外部尺寸在海波管處最?。?.59-0.69mm），在球囊處最大，即通過輪廓（0.9-1.2 mm）。壓縮后，尖端直徑增加了 1.7%- 22%。折疊球囊的橫截面顯示分別有三瓣和兩瓣折疊。測量到的球囊縱向伸長范圍為 0.6 至 2.0 mm。球囊充壓后，在 4 根導管上觀察到導絲與導管之間的摩擦力增加，最大增加量為 0.12 N 至 1.07 N。RX 口的橫截面顯示出半圓形的充壓管腔和圓形的導絲管腔。測量到的泄壓速率范圍為 0.004 至 0.013 微升 / 秒，估計球囊泄壓時間為 10.2秒至 28.1秒。



2、結論



本研究為 RX PTCA 球囊導管的設計特征提供了有價值的見解，有助于促進改進導管設計的開發并提高臨床效果。半順應性（SC）和非順應性（NC）導管在球囊性能和尺寸等方面存在明顯差異。值得注意的是，沒有一種導管在所有方面都表現出色，因?yàn)槊糠N導管都有其獨特的優勢。因此，在選擇導管時，必須考慮個體干預的要求。本研究還確定了特定導管的弱點，如壁厚減小、尖端有邊緣以及性能特征降低等問題。



一：研究背景



經皮冠狀動脈腔內成形術（PTCA）是一種微創治療冠狀動脈狹窄或完全閉塞的手術。該手術使用遠端帶有球囊的導管，通過在腹股溝或手腕處的小穿刺（分別通過橈動脈或股動脈）將球囊輸送到病變的冠狀動脈。借助導引導管（GC）和導絲（GW），球囊經主動脈推進至冠狀動脈，直至到達目標病變部位。球囊到位后進行充壓，擴張病變血管以恢復血流。



自 1977 年 Andreas Grüntzig 成功進行首例 PTCA 以來，經皮冠狀動脈介入治療（PCI）取得了眾多進展，人們對冠狀動脈疾病的認識也不斷加深。1977 年最初的 PTCA 球囊導管經歷了多個發展階段，最初的 PTCA 球囊由柔軟材料如柔性聚氯乙烯（PVC）制成。然而，由于需要較厚的壁，導致球囊尺寸較大，在輸送至目標病變時面臨挑戰。隨著聚乙烯對苯二甲酸酯（PET）和尼龍等新材料的引入，PTCA 球囊的尺寸和輪廓減小，改善了病變通過性、定位精度和血管內的可操作性。除了直徑和壁厚（WT）外，材料的選擇也會影響球囊的順應性。低密度共聚物聚醚嵌段酰胺（PEBAX）等柔軟材料用于半順應性（SC）球囊，而非順應性（NC）球囊則由尼龍或 PET 制成。



柔軟的材料使 SC 球囊易于通過迂曲的血管，但它們的額定爆破壓力（RBP）較低，并且容易出現所謂的 “狗骨頭效應”。這種效應表現為球囊充壓時擴張不均勻，在狹窄較硬的部位徑向擴張較小。不均勻擴張可能會損傷血管，或因擴張不完全而導致臨床效果不佳。NC 球囊則不易出現這種效應，在充氣過程中直徑增長極小，可用于更高 RBP 的情況，例如治療鈣化病變。然而，有時治療嚴重鈣化病變甚至需要比 NC 球囊所能提供的更高 RBP。因此，制造商試圖制造能夠承受更高壓力的導管。2012 年，首款超高壓（> 30 - 45 atm）PTCA 球囊導管上市。



1982 年，引入了 over - the - wire 技術。該技術允許導絲穿過整個導管并獨立操作，即使在更換球囊導管時，醫生也可以將導絲留在原位。然而，由于導絲長度要求（約 300 厘米），需要兩名操作人員，這導致治療時間延長，且存在導絲污染的風險。1985 年，快速交換（RX）導管（見圖 1）被引入以克服這些缺點。從那時起，由于操作簡便、治療時間短，RX 導管占據了最大的市場份額。



圖1，Rx型球囊擴張導管示意圖



圖 1 展示了 RX PTCA 球囊導管的總體概況。球囊導管通過導管近端的充壓端口進行充壓。充壓端口后是一個金屬海波管（1），其外徑為DH。一根逐漸變細的加硬鋼絲（2）向遠端延伸，逐漸降低海波管的剛度。此外，加硬鋼絲穿過 RX 端口，起到防扭結的作用。RX 端口用作導絲的出口。導管的遠端部分（3）將用于充入介質的外軸（OS）和外徑，以及用于導絲的長度為的內軸（IS）結合在一起。在球囊（4）充壓之前，它被折疊以獲得最小通過外徑，便于通過病變部位。在球囊內部的內軸上應用不透射線的標記，以便正確定位。尖端（5）定義了病變?nèi)肟冢↙E）直徑，并標記了PTCA 球囊導管的遠端末端。



盡管球囊導管已經存在了幾十年，但關于其設計的公開文獻并不多。過去，Barkholt 等人研究了 PTCA 球囊導管的尖端設計，Gupta 解釋了 PTCA 球囊導管的一般設計和特性，支架系統及其與球囊的相互作用已被廣泛研究和模擬。制造商提供的關于其導管設計的信息通常較為籠統且有限。



了解設計特性有助于推動該領域的進一步發展，并有可能降低導管成本和手術風險。在本研究中，基于創新設計、市場研究以及與介入心臟病專家的訪談，選擇了 8 種市售的先進 PTCA 導管，并對其尖端設計、RX 口、海波管以及導管部件的尺寸進行了測試。此外，還研究了導管的泄壓性能。同時，對球囊充壓過程中的球囊縱向伸長情況以及導管沿導絲和進入導引導管時的回拉阻力可能增加的情況進行了研究。



二：研究結果



1）尖端設計

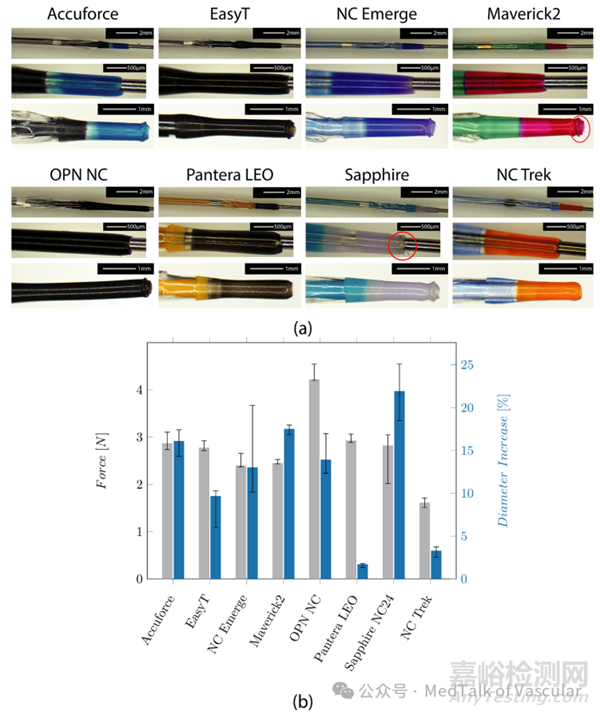

圖 2a 展示了各個尖端設計的微觀圖像。除了 NC Trek 導管（其似乎使用填充聚合物）外，所有導管都有金屬（鉑銥合金）不透射線標記。NC Trek 導管上的標記似乎是填充聚合物。



大多數導管的錐形尖端由一個額外的部件制成，通過不同的顏色表示。EasyT 和 OPN NC 導管沒有顏色過渡，在遠端球囊焊接處之前，尖端直徑保持恒定。在Sapphire NC24 和 Maverick2 的尖端，用紅色圓圈標記的邊緣清晰可見。



壓縮尖端所需的力以及由于尖端褶皺導致的直徑增加情況如圖 2b 所示。力的范圍從 1.6N（NC Trek）到 4.2N（OPN NC）不等。Pantera LEO（1.7%）和 NC Trek（3.3%）的直徑增加最小，Sapphire NC24（22%）的直徑增加最大。OPN NC 的尖端力最大，NC Trek 的尖端力最小。



圖2，a）尖端外觀和b）尖端壓縮褶皺所需力和尖端直徑變化情況



2）球囊設計和球囊伸長量

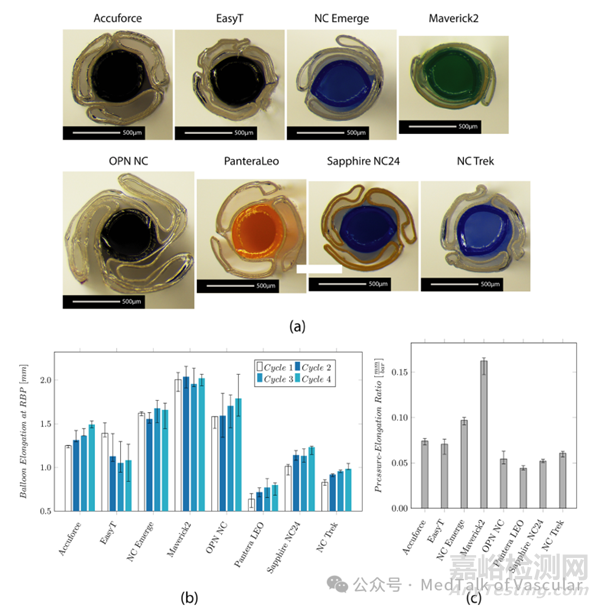

球囊的折疊情況如圖 3 所示。除了NC Emerge 和 Maverick2 之外，所有導管都采用三瓣折疊設計。NC Emerge 和 Maverick2 采用兩瓣折疊設計，其中 NC Emerge 顯示出不對稱的折疊，有一個較大和一個較小的瓣。OPN NC 的橫截面進一步展示了雙層球囊設計。



每個周期的球囊縱向伸長情況如圖 3b 所示。測量到的伸長范圍從 0.6 毫米（Pantera LEO）到 2.0 毫米（Maverick2）不等。Accuforce、OPN、Pantera LEO、Sapphire NC24 和 NC Trek 在四個測量周期內伸長量增加。伸長量與 RBP 的比值如圖 3c 所示，較低的值意味著壓力增加時伸長量略有增加，而較高的值則意味著壓力增加時伸長量顯著增加。



聚合物在恒定負載下往往會出現應變?cè)黾拥那闆r，這種效應稱為蠕變。當達到 RBP 后，球囊在縱向進一步生長時，蠕變效應就會顯現出來。蠕變距離在 0.14 至 0.46 毫米之間，約為球囊伸長量的 10% - 31%。具體數值見附錄圖 10。多次重復充壓后，蠕變效應會減弱。



圖3，a）球囊折疊形態外觀和b）球囊在RBP下長度變化量c）伸長量與 RBP 的比值

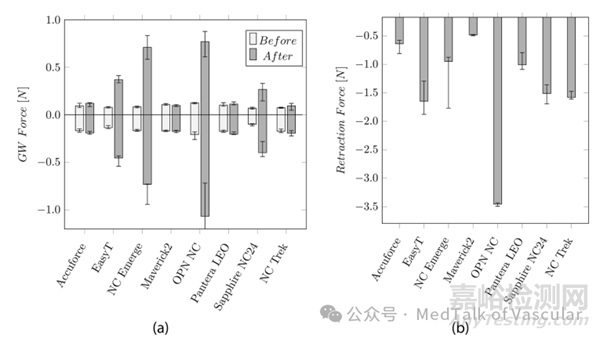

使用手持式導管力測量裝置（CFMD）在充壓周期前后測量導絲阻力的結果如圖 4a 所示。充壓周期后，所需的推力和拉力從大約 0.12N 和 0.21N 增加到 0.37N 和 - 0.46N（EasyT）、± 0.73N（NC Emerge）、0.76N 和 - 1.07N（OPN NC）以及 0.26N 和 - 0.4N（Sapphire NC24）。OPN NC 測量到的力最大。



將球囊回撤至導引導管時的力如圖 4b 所示，范圍從 0.49N（Maverick2）到3.45N（OPN NC）。

圖4，a）球囊充壓前后導絲阻力和b）球囊回撤至導引導管內的力值



球囊的徑向伸長范圍在 3%（Sapphire NC24）到 12%（Maverick、OPN）之間。NC 和 SC 球囊的順應性分別在 0.06-0.09/atm 和0.19-0.23/atm 之間。



3）導管軸設計和尺寸

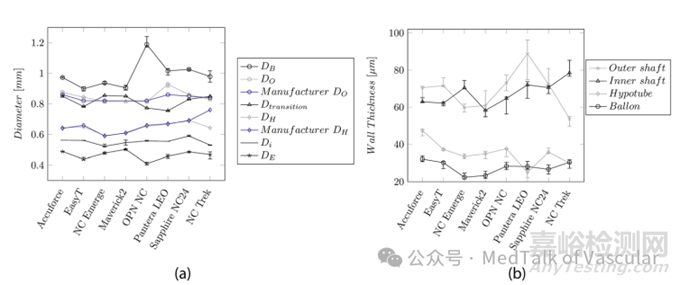

圖 5a 和圖 5b 分別描繪了導管各部分的直徑和壁厚。尖端的病變?nèi)肟谳喞@示出最小直徑（0.40-0.50 mm），球囊處的直徑最大（0.9-1.2 mm）。這個值定義為通過外徑（CP），通常由近端球囊焊接處和尖端之間的最大直徑表示，通常位于球囊的近端。



外軸（OS）的直徑（0.81-0.93 mm）和近端與遠端部分過渡處的導管軸直徑（0.75-0.85 mm）相當。內軸（IS）的直徑和海波管的直徑分別在 0.53-0.56 mm和 0.59-0.69mm之間。



不同制造商生產的外軸、內軸和海波管的壁厚分別在 54-89μm、58-78μm 和 25-47μm 的范圍內變化。球囊的拉伸吹塑制造工藝允許較薄的壁厚（22-32μm）。



圖5，a）球囊各部件外徑數據和b）球囊各部件壁厚數據



4）RX 端口設計和泄壓速率



圖 6a 展示了不同導管 RX 端口設計的橫截面。值得注意的是，同一制造商生產的導管，如 EasyT 和 OPN NC，以及NC Emerge 和 Maverick2，呈現出相似的流體形狀。EasyT 和 OPN NC 在這組導管中具有最大的流體橫截面。從 NC Emerge、Maverick2 和 NC Trek 等導管的橫截面可以看出，它們使用了多層內軸。



測量到的泄壓速率如圖 6b 所示。此外，還對 RX 端口、遠端部分和海波管處的流體橫截面進行了評估。由于 Pantera LEO 的金屬 RX 端口，生成其橫截面具有挑戰性，且會導致形狀變形，因此其流體橫截面是基于直徑和壁厚進行估算的。



Accuforce（0.013 微升/秒）和 Maverick2（0.012微升/秒）的泄壓速率最快，OPN NC（0.004 微升/秒）的泄壓速率最小。圖 6a 中在相應導管橫截面上標明了直徑為 3 毫米、長度為 20 毫米的球囊的計算中位泄壓速率 。



圖6，a）不同導管Rx端口設計和b）球囊泄壓速率數據對比



5）海波管設計

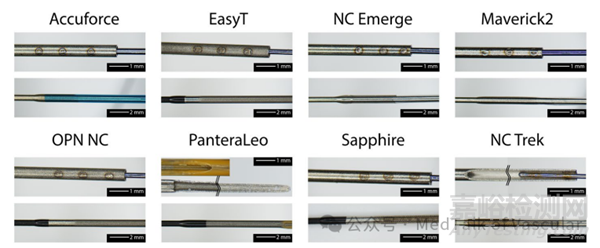

圖 7 展示了海波管與遠端部分過渡處的設計。除了 Pantera LEO 和 NC Trek 之外，大多數導管都采用將錐形加硬鋼絲三點焊接到海波管上的設計。Pantera LEO 的海波管在遠端進行了重塑和削薄，RX 端口直接位于海波管的末端。除了加硬鋼絲外，NC Trek 的海波管在遠端也進行了削薄。在大多數導管中，在外軸連接到海波管的位置，可以看到海波管表面有粗糙化處理。海波管的外徑和壁厚分別如圖 5a 和圖 5b 所示。



測量到的導管各部分長度（過渡長度、導絲長度和加硬鋼絲長度）見附錄（見圖 12a）。過渡長度表示海波管末端到 RX 端口的距離，范圍從 71 到115 毫米。由于 RX 端口直接位于削薄的海波管末端，Pantera LEO 沒有這個過渡部分。導絲長度表示支撐導絲的長度，從 RX 端口到尖端。除了 Pantera LEO，這個長度在 230 到 250 毫米之間。對于所有導管，加硬鋼絲（33-265 mm）比過渡長度長，這表明加硬鋼絲與 RX 端口重疊 30-180 mm，對于 Sapphire NC24，加硬鋼絲甚至延伸到球囊處。此外，附錄中的圖 12b 描繪了加硬鋼絲在海波管處的基部直徑（25-34μm）和尖端直徑（8-13μm）。



圖7，海波管與遠端部分設計展示圖



3、專業名詞縮寫



專業名詞縮寫描述：



1：CFMD：導管力測量裝置

2：CP：通過外徑

3：GC：引導導管

4：GW：導絲

5：IS：內軸

6：IQR：四分位間距

7：LE：病變?nèi)肟?/span>

8：NC：非順應性

9：OD：外徑

10：OS：外軸

11：PCI：經皮冠狀動脈介入治療

12：PEBAX：低密度共聚物聚醚嵌段酰胺

13：PET：聚對苯二甲酸乙二酯

14：PTCA：經皮冠狀動脈腔內成形術

15：PVC：聚氯乙烯

16：RBP：額定爆破壓力

17：Rx：快速交換

18：SC：半順應性

19：WT：壁厚



4、討論

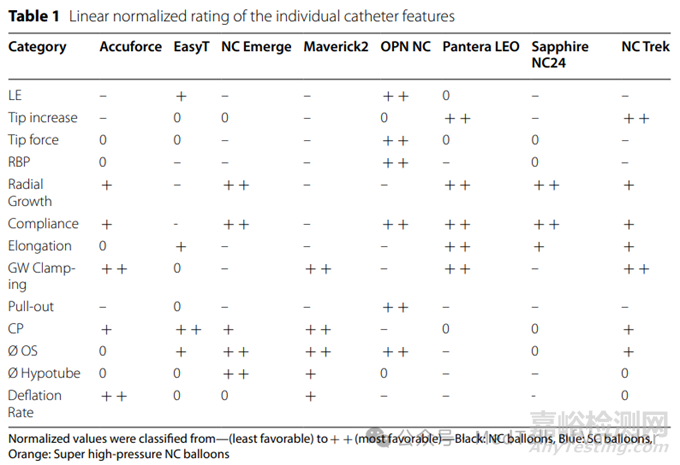

表 1 展示了測量結果的概述，測量值從“-”（最不理想）到 “ + + ”（最理想）進行分類。這個概述展示了所研究導管設計元素之間的優缺點。需要注意的是，在歸一化過程中包括了所有測試的導管類型（SC 和 NC）。盡管 SC 和 NC 球囊導管是不同類型，通常不可比，但這樣可以展示這些數據組之間的差異。



從這個概述可以看出，與 NC 球囊導管相比，SC 的 Maverick2 在尖端和球囊性能方面表現較差。然而，其尺寸較小，例如可用于治療非常迂曲血管中的非鈣化狹窄。兩種 SC 導管，EasyT 和Maverick2，都具有出色的通過外徑（CP）。盡管EasyT 的尺寸較大，但其尖端和球囊性能略優于 Maverick2。



比較NC球囊之間的差異可以發現，Pantera LEO、Sapphire NC24 和 NC Trek 表現出出色的球囊性能。然而，Pantera LEO 在尺寸和泄壓速率方面可能存在一些缺點。OPN NC 具有出色的尖端性能和獨特的特點，如高 RBP 和低順應性，適用于高度鈣化的病變。但是，較高的 CP 可能會降低其適用性，因?yàn)槟承┆M窄部位無法通過，此外，其泄壓速率較低。



目前還無法就導管性能得出最終結論。未來，需要研究諸如推送性（推進導管的能力）、跟蹤性（跟隨迂曲血管路徑的能力）、摩擦特性和導管部件的剛度等參數。此外，重要的是要注意，測量值并不直接適用于臨床實踐。操作人員的熟練程度、策略和方法在手術執行中起著重要作用。此外，導引導管、導絲和球囊的組合也至關重要。這些組件的選擇和相互作用對干預的整體性能和成功有重大影響。



下面將更詳細地討論各個設計元素以及所用測試裝置與實際情況之間的潛在差異。



一：尖端設計



Barkholt 等人研究了 NC Trek、NC Emerge 和 Accuforce 的尖端設計，發現 NC Trek 的設計抗損傷能力較強，本研究也證實了這一點。一般來說，尖端在遠端應該盡可能小，以確保較小的病變?nèi)肟谳喞?。然而，壁厚過薄可能會導致尖端受損，并出現本研究和 Barkholt 等人所述的 “魚嘴效應”。受損的尖端可能會增加通過病變的難度，或?qū)е轮Ъ茏冃?。總體而言，Pantera LEO的尖端塑性變形最小。根據經驗，Pantera LEO 在通過病變方面表現較差，原因可能是其遠端尖端直徑逐漸增加（見圖 2a）。



由于在進行任何其他測試之前拍攝了導管尖端的微觀圖像，Sapphire NC24 和 Maverick2 尖端上可見的邊緣（見圖 2a 中排）可能是在制造過程中產生的。需要注意的是，Maverick2 上的邊緣非常微小，僅在一根導管上發現，而 Sapphire NC24上的邊緣在所有研究樣本上都存在，在其他研究的導管上未觀察到這些邊緣。這些邊緣可能是不理想的，因?yàn)樗鼈兛赡軙?huì)增大病變?nèi)肟谥睆?，如果在干預過程中脫落，可能會導致冠狀動脈上游部分的血管創傷或血栓形成。



不透射線的標記用于指示球囊在患者體內的位置。厚且長的標記會增加通過輪廓和球囊的局部剛度。在所有研究的導管中，NC Trek 是唯一使用填充聚合物標記（鎢 - PEBAX）的導管。由于標記的柔韌性增加，諸如跟蹤性等性能特征可能會得到改善。此外，焊接過程可以提高制造過程中標記放置的準確性。由于這些標記通常是焊接而非卷曲的，因此在放置過程中對 IS 造成缺陷的風險降低。然而，焊接過程中的熱變化可能會導致材料降解和焊接過程中的熱變化可能會導致材料降解和內軸變薄。此外，填充鎢的聚醚嵌段酰胺（Pebax）標記的不透射線性降低，這對檢查過程中的可視性產生負面影響。



二：球囊設計



緊密的球囊折疊是比較理想的，因?yàn)橥ㄟ^(guò)輪廓應盡可能小，以便于病變進入并正確放置球囊。半順應性導管 Maverick 和 EasyT 分別展示了緊密的兩層和三層折疊球囊設計。非順應性的 NC Emerge 使用了與其他非順應性球囊不同的方法，形成了緊密但不對稱的包裹。由于其雙層球囊設計，OPN NC 的通過輪廓最大。



盡管 OPN 是一種非順應性球囊，但其整體徑向增長較高（10%）。不過，需要注意的是，這是由于其 35atm 的高額定爆破壓力。在介入過程中必須考慮這種增長，以防止血管損傷。



三：球囊伸長



較低的縱向伸長是較為理想的，這可以避免血管創傷并有助于球囊的正確放置。過度伸長可能會導致球囊在狹窄區域或支架外膨脹，進而可能導致血管損傷或支架擴張不當。除了臨床并發癥外，較高的球囊伸長還可能導致塑性變形，如內軸變窄，從而增加導管與導絲之間的摩擦力。在最壞的情況下，這甚至可能會完全卡住導絲。為了避免這種影響，制造商傾向于縮短球囊的肩部長度以減少縱向伸長。Maverick2 的伸長量最大，盡管有伸長現象，但并未觀察到導絲被卡住的情況。盡管Sapphire NC24 和 EasyT 的伸長量較低，但在充壓后仍存在導絲被卡住的問題。充壓后導絲的摩擦力表明內軸發生了塑性變形。給 OPN 充壓后，導絲幾乎被卡住，在通過導引導管收回導管時無法取出。需要注意的是，本研究?jī)H對一種導絲（ASAHI SION Blue）進行了研究。根據與醫生的交流，例如 OPN NC 的導絲卡住問題，對于其他導絲來說會減少或消失。因此，塑性變形可能不是導致這種現象的唯一原因，內軸與導絲涂層 / 表面之間的相互作用也可能存在問題。



在介入過程中，導管卡在導絲上可能是一個嚴重的問題。這會對手術時間產生負面影響，并存在造成損傷的風險，因?yàn)樾枰鼡Q導絲。本測試僅在四個充壓周期后進行。未來，研究這種影響是在第一次充壓后就會出現，還是在多次充壓后才會發生，將會是一個有趣的研究方向。在臺架試驗中，球囊的外表面是 “自由” 的，沒有與任何動脈接觸，這可能會影響伸長量。然而，每個導管的測試條件都是相同的，因此得到的值具有可比性。



將導管拉回導引導管的回撤力可以反映球囊的重新包裹情況。然而，在介入過程中，球囊是在動脈內充壓的，周圍的動脈可以幫助導管部分重新包裹。



在 OPN NC 上測量到的回撤力最大，這可能是由于其雙層球囊設計。在考慮導管軸的斷裂特性時，必須考慮到導管移除過程中所需的高回撤力。一方面，血管內的高回撤力可能會將導引導管拉入動脈，從而導致血管損傷；另一方面，高力可能會導致導引導管被拉出動脈開口，需要重新定位。



在進行導絲 / 導管力測量時，導管力測量裝置（CFMD）必須與導管垂直。由于該操作是手動進行的，可能會受到操作人員的一些影響。所有測試均由同一人進行，并注意保持正確的對齊。該裝置還可以在介入過程中使用，以便更深入地了解介入醫生所施加的力。目前這些力的值尚不清楚，了解這些值有助于更好地理解導管的性能。



四：尺寸



較小的直徑、通過外徑和病變?nèi)肟谕鈴礁軞g迎，因?yàn)樗鼈兏子诓僮?、通過病變，并能夠采用“對吻技術” 治療分叉病變。Maverick 的外軸壁厚最薄。對于所有導管，球囊壁厚的變化比導管軸更大，這可能是由于球囊的制造工藝導致的。在一些導管中，如 NC Emerge、Maverick2 和 NC Trek，可以看到多層內軸。內軸的內層通常用于減少導絲與內軸之間的摩擦力。



五：Rx端口設計



制造Rx端口可以使用涂層鋼絲來穩定內軸，以及使用涂層和成型鋼絲來確定和穩定Rx端口處流體橫截面的形狀。圖 6a 中可以看到用于充氣管腔的不同鋼絲之間的差異。EasyT 和 OPN NC 在 Rx 端口處具有最大的流體橫截面，但這會導致壁厚變薄，進而可能對 Rx端口的拉伸強度和額定爆破壓力產生負面影響。在充壓過程中，圓形邊緣更有利于聚合物中的應力分布，然而，制造這種用于流體橫截面的穩定鋼絲可能會更加復雜。Pantera LEO 的海波管設計使 Rx端口的制造更加容易，因?yàn)椴恍枰~外的用于流體橫截面的穩定鋼絲。此外，這種海波管設計消除了一個焊接步驟，因?yàn)楹２ü芎蛯?dǎo)管的遠端部分在 Rx 端口處連接。因此，Rx端口的制造可以通過將遠端部分連接到海波管直接實現。本研究中展示的其他導管在 Rx端口近端幾厘米處有一個單獨的焊接點，用于將過渡部分連接到海波管。



泄壓速率受海波管處的圓形橫截面、外軸和內軸之間的環形橫截面以及 Rx端口設計的影響。一般來說，海波管的圓形環越小，導管遠端部分的圓形環越窄，泄壓時間就越長。



根據測量的泄壓速率計算，外徑為 3 mm、長度為 20 mm的球囊的泄壓時間相對較長（10 - 28 秒）。這可能是因?yàn)樽⑸淦髦械?7 毫升液體過多，降低了產生的真空度，或者造影劑 - 鹽水溶液的溫度為 23°C 而不是 37°C，導致粘度較高。此外，冠狀動脈內的壓力以及球囊的彈性回縮有助于將液體推出導管。由于測試過程中不存在這兩種效應，泄壓時間可能被高估了。不過，所有導管的測試條件相同，因此泄壓速率可用于比較不同導管。



除了 Pantera LEO 之外，所有導管的導絲引導長度和總長度都具有可比性。Pantera LEO 的內軸更長，導致導絲引導長度更長。較長的長度可能會影響導管的性能，但需要進一步測試才能得出結論。一般來說，應該足夠長，以確保在整個介入過程中 Rx端口始終位于導引導管內。



六：海波管設計



由于其幾何形狀，Rx端口通常比導管的其他部分更容易發生扭結。因此，所有導管的錐形加硬鋼絲都穿過 Rx端口。加硬鋼絲可防止導管扭結，并在高剛性的金屬海波管和柔性的聚合物遠端部分之間形成平滑過渡。



Sapphire NC24 的加硬鋼絲甚至延伸到球囊處。由于鋼絲較細，預計對彎曲剛度的影響不大（約 1 - 2%）。然而，較長的鋼絲可以提高整體的抗扭結能力，并增強傳遞到尖端的力。



最常見的設計是將一根單獨的錐形鋼絲三點焊接到海波管上。Pantera LEO 提出了一種替代設計方法，它沒有使用單獨的錐形鋼絲，而是將海波管重塑成半月形并進行削薄，以降低向遠端的剛度。如前所述，這種方法使 Rx端口的焊接更加容易，因?yàn)樗鼰o(wú)需為流體橫截面使用額外的穩定鋼絲。然而，由于其設計比常見的三點焊接更為復雜，制造 Pantera LEO 那樣的海波管可能需要更多步驟。此外，在研究過程中觀察到，削薄部分在插入過程中比錐形鋼絲更容易受損。雖然 NC Trek 海波管的削薄部分在遠端沒有減小，但它確實有助于進一步降低從海波管到遠端部分的剛度梯度。這種設計修改簡化了加硬鋼絲的點焊，但由于額外的工藝，也增加了海波管的總體成本。



大多數導管在海波管遠端的表面都有粗糙化處理。由于金屬和聚合物無法形成焊接，表面粗糙化增加了外軸和海波管之間的緊密配合。



5、結論



本文全面概述了半順應性（SC）和非順應性（NC）導管的設計元素和性能特征。通過比較它們的性能，可以明顯看出這兩種類型之間的差異，例如球囊性能和尺寸。需要注意的是，沒有一種導管在所有方面都表現卓越，因?yàn)槊糠N導管都有其獨特的優勢。此外，介入醫生的偏好和材料也會影響導管的性能?？梢缘贸鼋Y(jié)論，高性能的球囊往往整體尺寸較大。因此，應根據個體介入需求選擇導管。



此外，本研究還識別出了單個導管的特定弱點，包括 Rx端口處壁厚減小、尖端有邊緣、潛在的成本降低空間以及測試性能特征方面的不足。這些見解有助于更好地理解導管設計，并有助于開發改進的設計，從而提高經皮冠狀動脈介入治療的臨床效果。
