負極補鋰能實現較高的補鋰容量，且補鋰體系的穩定性較好。用鋰箔進行接觸式負極補鋰時，接觸預鋰化主要利用鋰金屬與負極材料之間的電勢差，使電子自發地向負極移動，伴隨著 Li+在負極的嵌入，發生自放電機制嵌鋰。



負極補鋰在實際應用的過程中存在一定的問題，需要改善預鋰化過程中的穩定性，開發簡單可行且易于工業化的預鋰化技術。對首次充放電效率較高的磷酸鐵鋰/石墨電池而言，需要將補鋰量控制在合理范圍內。對接觸預鋰化而言,鋰源利用率是一個重要參數，并非鋰源中的所有鋰都能有效參與整個接觸預鋰化過程，而失去電子導電性的未轉化鋰(稱為“死鋰”)將聚集在負極界面周圍,在電池工作期間造成極化增大、短路等問題。



本文作者選擇間隔補鋰的方式，探究兩種補鋰量對電池性能的影響，并進一步探究補鋰工藝過程中的溫度和時間對于鋰源發揮及電池性能的影響。



1、 實驗

1.1 軟包裝電池的制備

實驗用電池樣品為SP434558型軟包裝電池。正、負極片按本公司生產工藝，經制漿、涂覆、碾壓及分切工序制成；正極活性物質為LiFePO4，負極活性物質為人造石墨(Gr)。

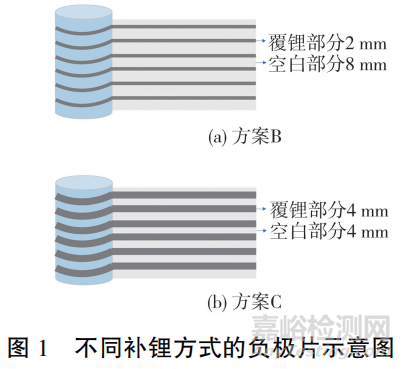

對負極片進行鋰箔接觸式補鋰，通過軋輥，將分條式超薄鋰箔物理附著在負極片表面。分為3個方案：采用原始負極片，不進行補鋰，記為A；采用2+8間隔補鋰方案，鋰箔厚度為8μm，鋰條寬度為2mm，空白區域寬度8mm，補鋰質量為33.1mg，補鋰容量為0.1276Ah，補鋰容量增加12.76%，記為B，極片結構見圖1(a)；采用4+4間隔補鋰方案，鋰箔厚度為5μm，鋰條寬度為4mm，空白區域寬度4mm，補鋰質量為57.9mg，補鋰容量為0.2234Ah，補鋰容量增加22.34%，記為C，極片結構見圖1(b)。







實驗材料均為本公司正常生產所用材料。將正極片、3種方案的負極片與聚乙烯(PE)隔膜制成額定容量為1.0Ah的疊片電芯。正極片尺寸為4.1cm×5.6cm，單片活性物質質量為0.94g，疊片數量為8片；負極片尺寸為4.3cm×5.8cm，單片活性物質質量為0.51g，疊片數量為9片。向制備的干電芯注入電解液1mol/L LiPF6/EC+EMC+DMC，經排氣、化成和老化后，制成實驗電池。



以注液后25℃靜置24h，預化成后靜置溫度25℃的電池C為參比，改變排氣、化成階段注液后靜置溫度、注液后靜置時間和預化成后靜置溫度，設置3組對照：注液后45℃靜置24h，預化成后靜置溫度25℃，記為C′；注液后25℃靜置48h，預化成后靜置溫度25℃，記為C″；注液后25℃靜置24h，預化成后靜置溫度45℃，記為C?。



1.2 性能測試

用電芯測試儀進行充放電測試。循環性能：軟包裝電池分別在常溫25℃和高溫60℃下測試。先以1.00C恒流放電至2.50V，再以1.00C恒流充電至3.65V，轉恒壓充電至0.05C，靜置10min，進入下一循環,進行循環測試。



倍率性能：軟包裝電池在常溫25℃下以1.00C恒流放電至2.50V，再分別以0.20C、0.33C、0.50C、1.00C和2.00C恒流充電至3.65V，轉恒壓充電至電流降至0.05C。不同倍率下的放電容量與1.00C下放電容量之比，即為電池的倍率充電性能。以1.00C恒流充電至3.65V，轉恒壓充電至0.05C，再分別以0.20C、0.33C、0.50C、1.00C、2.00C放電至2.50V。不同倍率下的放電容量與1.00C下放電容量之比，即為電池的倍率放電性能。



高低溫性能：軟包裝電池在常溫25℃下，以1.00C恒流放電至2.50V，再以1.00C恒流充電至3.65V，轉恒壓充電至0.05C。然后分別在60℃、45℃、35℃、25℃和10℃靜置4h，1.00C放電至2.50V，或分別在0℃、-10℃和-20℃靜置8h，1.00C放電至2.00V。各溫度下放電容量與25℃下放電容量之比,即為電池的高低溫性能。電化學阻抗譜(EIS)：用 電化學工作站，使用小振幅交流電信號(5mV)，掃描，對化成、老化后的電池進行測試(電池的SOC為40%)。



1.3 材料分析

用碳酸二甲酯DMC清洗原始負極片及注液靜置后、化成后電池中拆解出的負極片，烘干后用膠帶包裹，采用 三維景深顯微鏡觀察表面形貌。



2、 結果與討論

2.1 首次充放電效率

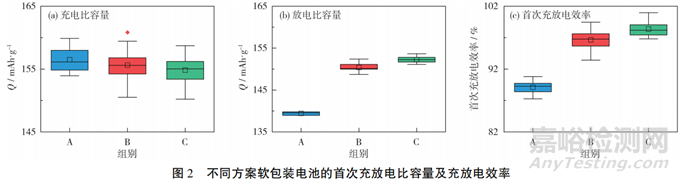

軟包裝電池化成的首次充放電容量及充放電效率見圖2。從圖2可知，電池A、電池B和電池C的平均首次充電比容量分別為156.5mAh/g、155.6mAh/g和154.8mAh/g。





隨著負極補鋰量的增加，電池的放電比容量增加：負極未補鋰的電池A，平均首次放電比容量為139.4mAh/g；負極補鋰后，電池B、電池C的平均首次放電比容量分別為150.4mAh/g和152.3mAh/g， 比電池A分別提升了7.89%和9.25%。電池A、 B和電池C的平均首次充放電效率分別為89.12%、96.66%和98.36%，相比于電池A，電池B、電池C的首次充放電效率分別提升了7.54和9.24個百分點。



與電池A相比，電池B、電池C的充電比容量降低，但放電比容量和首次充放電效率提升。這是由于經預鋰化后，材料提前嵌鋰，形成部分鋰-石墨插層化合物，在后續的電化學嵌鋰過程中進一步轉化為LiC6。與電池A相比，電池B、電池C在電化學嵌鋰過程中消耗的Li+更少，因此嵌鋰容量降低。預嵌鋰過程提前與負極形成SEI膜，可減少電化學嵌鋰過程中消耗的正極活性鋰，使體系中有充足的活性鋰可發生嵌脫，提高電池的首次放電容量和充放電效率。



2.2 電化學阻抗譜

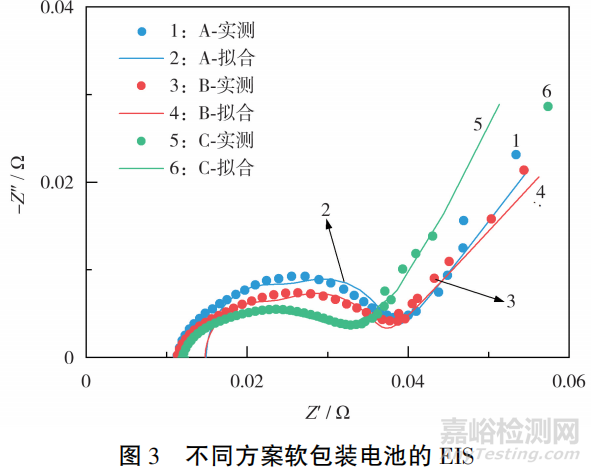

電池在約40%SOC時的EIS見圖3。圖3中的曲線，均由高頻區反映SEI膜性質、中頻區反映電荷轉移反應特性的半圓形容阻弧，以及低頻區代表電解液中的離子在電極/電解液界面擴散遷移過程的直線組成。高頻段與實軸的阻抗截距代表歐姆阻抗。





從圖3可知，歐姆阻抗由大到小依次為電池C、電池B和電池A，原因可能是負極表面額外的鋰層增加了負極的內阻。高頻區和中頻區的半圓分別反映了SEI膜阻抗RSEI和電荷轉移阻抗Rct，此處的阻抗由大到小依次為電池A、電池B和電池C。隨著補鋰量的增加，阻抗曲線在中高頻區的半圓半徑減小，原因是金屬鋰在與負極的接觸預鋰化過程中，形成了無定形的Li2O和無機鋰鹽Li2SiO3等無機物，能很好地適應負極材料的體積變化，為 Li+從材料顆粒中的嵌脫提供有利環境，提高Li+的傳遞速度，從而降低RSEI和Rct。



2.3 倍率放電性能

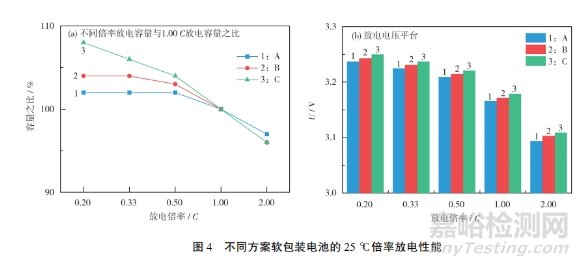

不同方案軟包裝電池的25℃倍率放電性能見圖4。從圖4(a)可知，以小于1.00C的倍率放電時，不同倍率與1.00C放電容量之比由高到低依次為電池C、電池B和電池A。與未補鋰的電池A相比，電池B在0.20C、0.33C和0.50C下分別提高2.44、1.93和1.19個百分點，電池C分別提高5.67、 3.80和2.07個百分點；當放電倍率增大到2.00C時，與1.00C放電容量之比基本相當，但仍是補鋰電池較高，說明放電能力可能受限于其他因素。





從圖4( b)可知，在不同倍率下，放電平臺由高到低依次為電池C、電池B和電池A。隨著補鋰量的增加，放電電壓平臺有所提升，與未補鋰的電池A相比，電池B、電池C的放電電壓平臺分別提升了5~8mV、11~14mV，與EIS結果相符。



2.4 高低溫性能

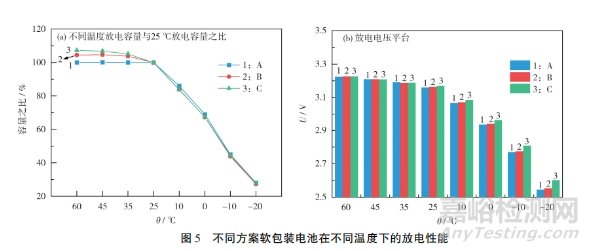

不同方案軟包裝電池的高低溫放電性能見圖5。從圖5可知：在高溫下,隨著補鋰量的增加，電池B、電池C的不同溫度放電容量與25℃放電容量之比分別比電池A提高約4個百分點、7個百分點，但放電電壓平臺無明顯變化；在低溫下，隨著補鋰量的增加，放電電壓平臺升高，電池B在0℃、-10℃和-20℃下的放電電壓平臺分別比電池A高5.24mV、4.24mV和8.58mV，電池C分別高27.73mV、38.67mV和57.84mV，但不同溫度放電容量與25℃放電容量之比無明顯變化。這說明：補鋰量的增加增強了SEI膜的穩定性，可抑制副反應，提高電池的高溫性能；補鋰量的增加也可提高負極界面無機組分的數量和比例，從而加速低溫下Li+的運輸和電荷轉移，提高電池的低溫性能。





2.5 循環性能

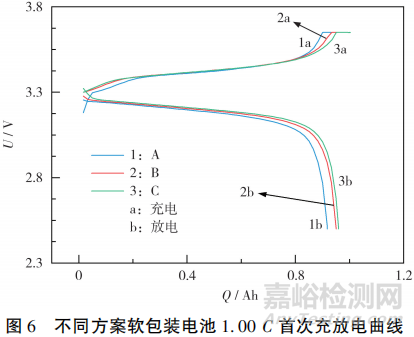

不同方案電池1.00C常溫循環的首次充放電曲線見圖6。從圖6可知，補鋰電池的充電容量和放電容量均高于未補鋰電池，且隨著補鋰量的增加,容量有一定的增加。在電池循環過程中，隨著Li+的反復嵌脫，負極的體積會發生周期性變化，SEI膜會不斷破壞與修復。同時，負極/電解液界面也會發生復雜的化學反應，SEI膜會不斷分解、生長,消耗負極活性鋰。此外,負極活性物質與集流體的脫離、石墨中出現的“死鋰”等都會降低電池容量，縮短循環壽命。

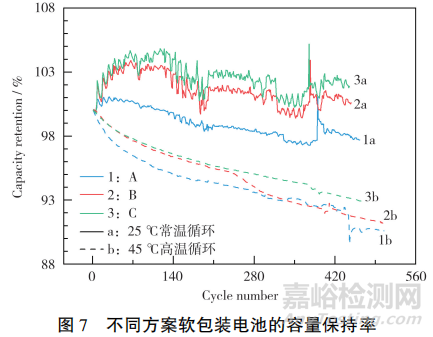

不同方案電池1.00C常溫循環和高溫循環的容量保持率見圖7。從圖7(a)可知，在常溫下，未補鋰的電池A的容量保持率較低，第450次循環的容量保持率為97.85%，負極預鋰化電池的循環性能得到提升，電池B、電池C第450次循環的容量保持率分別為100.62%、101.91%，相比電池A分別提高了2.77個百分點和4.06個百分點。



從圖7(b)可知，在高溫下，未補鋰的電池A容量衰減較快，第445次循環時的容量保持率衰減至90.26%；而電池B、電池C的容量保持率分別衰減至91.80%、93.14%,分別提高了1.54個百分點和2.88個百分點。這表明，通過合理的負極預鋰化進行活性鋰補充，使鋰儲存在負極中，并在循環過程中緩慢釋放，可彌補循環過程中負極的鋰損失，降低電池的容量衰減率。



2.6 補鋰工藝優化

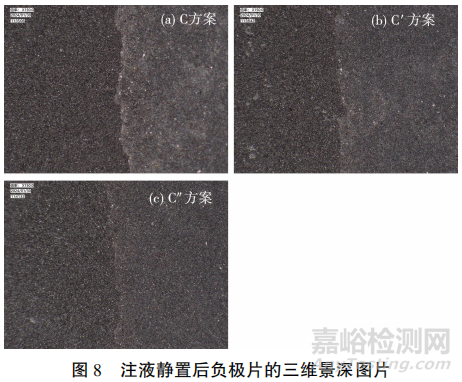

上述結果表明，C方案對電池各項性能的提升效果更明顯。針對C方案，繼續探究溫度和時間對電池性能的影響。對注液靜置后的極片C、C′、C″拍攝三維景深圖片，見圖8。





從圖8可知，注液后25℃靜置24h的極片C，表面仍有較多亮點，可能是未完全吸收的金屬鋰。注液后采用不同的靜置條件，無論是提高靜置溫度(極片C′) 還是延長靜置時間(極片C″)，表面的亮點都減少了，沒有觀察到明顯的殘留金屬鋰，說明工藝的改進對鋰的吸收有一定的促進作用。

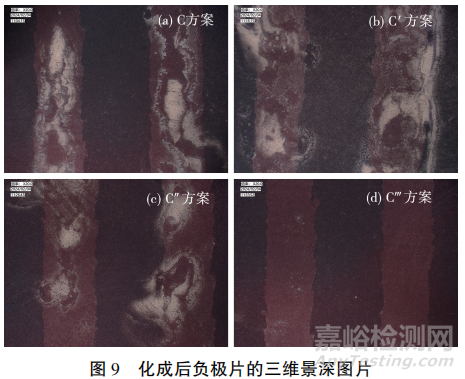

化成后負極片C、C′、C″和C?的三維景深圖片見圖9。從圖9可知：注液后25℃靜置24h，預化成后靜置溫度25℃的極片C[圖9(a)]上仍有反應不完全的殘留鋰；注液后靜置溫度改變?yōu)?5℃的極片C′[圖9(b)]和注液后靜置時間改變?yōu)?8h的極片C″[圖9(c)]，也出現了未完全反應的鋰；預化成后靜置溫度改變?yōu)?5℃的極片C?[圖9(d)]中的鋰已基本完全反應。這說明,預化成后的高溫靜置更有利于促進化成過程中鋰的進一步嵌入。

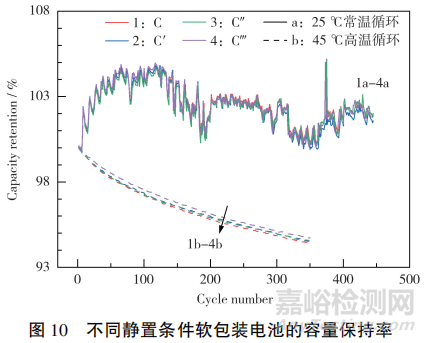

不同靜置條件的C、C′、C″和C?方案電池1.00C常溫循環和高溫循環的容量保持率如圖10所示。從圖10可知：在常溫下循環，4種方案的容量保持率沒有明顯的差別；在高溫下循環，電池C?的容量保持率相對較高，第350次循環的容量保持率為94.73%，比電池C提高0.35個百分點。這說明，提高預化成后靜置溫度，可使SEI膜性質更好，組成更穩定，能保證電池電化學性能的穩定，提升循環性能。





3、 結論

本文作者以不同負極補鋰量的磷酸鐵鋰/石墨鋰離子電池為研究對象,針對電池首次庫侖效率( ICE)較低和容量衰減的問題，考察負極補鋰對電池性能的改善作用。與未補鋰電池相比，采用4+4間隔補鋰，補鋰量22. 34%的電池首次庫侖效率提升9.24個百分點，常溫循環450次容量保持率提高4.06個百分點，高溫放電容量與25℃放電容量之比提高約7%，低溫放電電壓平臺提升57.84mV。預嵌鋰過程提前與負極形成SEI膜，可減少電化學嵌鋰過程中消耗的正極活性鋰，提高電池的首次放電容量和庫侖效率，同時，儲存在負極中的鋰可在循環過程中緩慢釋放，彌補循環過程中負極的鋰損失，提高電池的循環性能。此外，探究補鋰工藝條件對鋰源嵌入和電池性能的影響，發現預化成后采用45℃高溫靜置，更有利于負極中鋰的嵌入，電池的循環性能更好。



文獻參考：閻笑盈,靳卓,徐曉明,曾濤,陳超,薛有寶.負極補鋰量及工藝對電池性能的影響[J].電池,2024,54(6):831-835
