紅色巨人芯片DPA規范

嘉峪檢測網        2025-02-15 20:03

《紅色巨人》，一家神秘的公司，其生產的產品的服役時間≥20年。為了確保產品質量，紅色巨人將破壞性物理分析（DPA）貫穿于產品研發、生產和質量控制的每一個環節。DPA是一種通過對芯片進行破壞性拆解和分析，評估其設計、材料、工藝等方面潛在缺陷的可靠性測試方法。



紅色巨人的DPA實踐：



1）研發階段： 在產品設計初期，我們就引入DPA分析，對關鍵元器件和材料進行嚴格篩選，優化設計方案，從源頭提升產品可靠性。



2）生產階段： 我們對每一批次來料進行抽樣DPA分析，監控來料生產工藝穩定性，及時發現并解決潛在問題，確保產品的一致性和可靠性。



紅色巨人的DPA流程、測試要求和典型判據：

序號
測試項目
測試要求
判據
1
外觀檢查
所有樣品都檢查，如無異常選取2pcs拍照留正面全貌、背面全貌和側面全貌
合格判據：
1、絲印符合規格書，清晰，無缺損或缺項，內容具有追溯性。
2、芯片封裝、引腳符合規格書尺寸要求，無污染，受損或變形。塑封層無空洞或裂紋。
2
聲掃

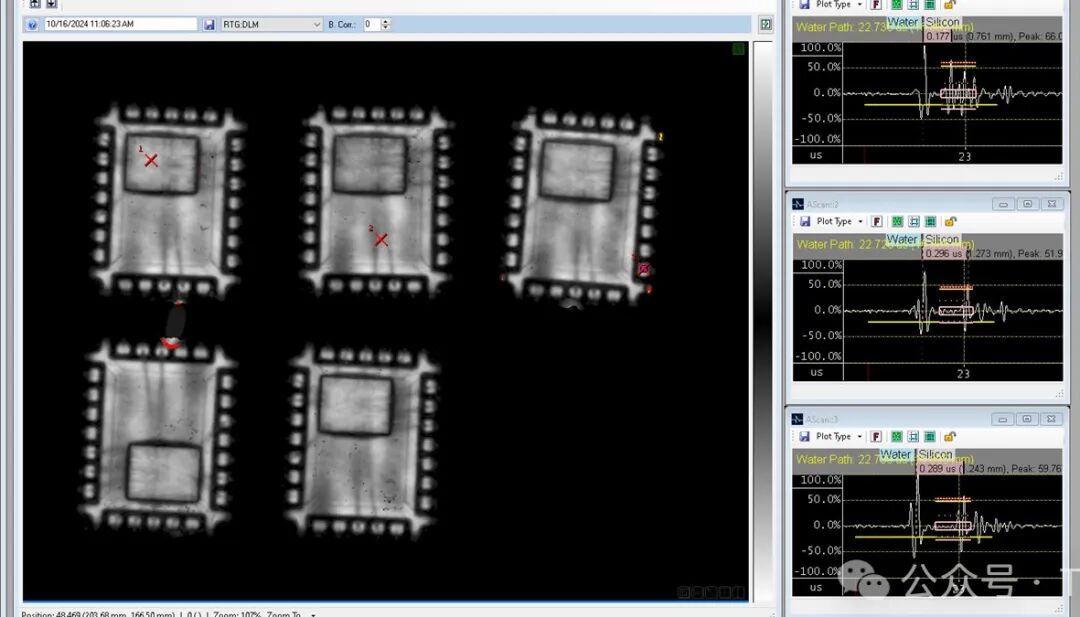

正面C-SAM（芯片有源面），存原圖加各個界面波形圖，如有分層需要有分層和未分層位置對比波形圖
塑封芯片和帶金屬散熱板的塑封芯片不合格判據
1、存在包括鍵合絲區域的分層。
2、塑封和芯片之間任何可測量的分層或空洞。
3、跨越鍵合絲的模塑化合物的任何空洞。
Flip-chip聲掃不合格判據
1、bump區域存在任何可測量的分層。
2、底充膠與任何界面分層超過總面積的10%。
圖片
3
X-ray

所有樣品檢查正面die粘接料覆蓋率和die邊緣是否有carck，有異常則保留圖片，無異常就按照下面要求拍2個樣品。

2pcs存圖，俯視圖要能看清晶圓粘接和鍵合絲，側視圖需要能看清芯片粘接材料爬高
合格判據：
1、晶圓粘接正常，單個空洞面積不超過總面積的10%，總空洞面積不超過總面積的30%。
2、引線無短路、斷路或變形，無交叉，引線之間或引線與die之間無搭接短路現象。
3、芯片粘結材料（焊錫、焊膏、銀漿等）不能延伸至die表面。
圖片
4
Decap
至少開2pcs
/
5
Cross Section
要求切到1焊點正中間
/
6
OM
開蓋樣品都檢查和存圖，至少需如下4張圖：

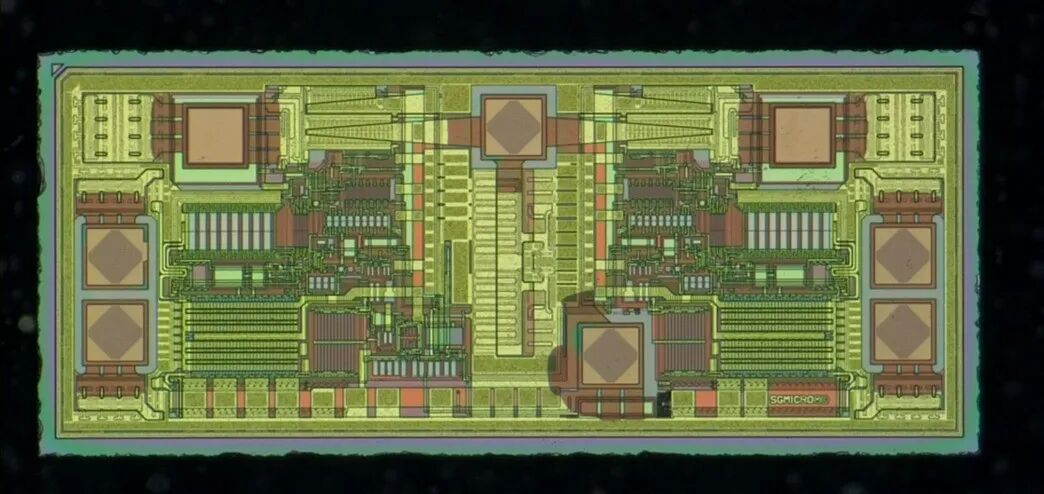

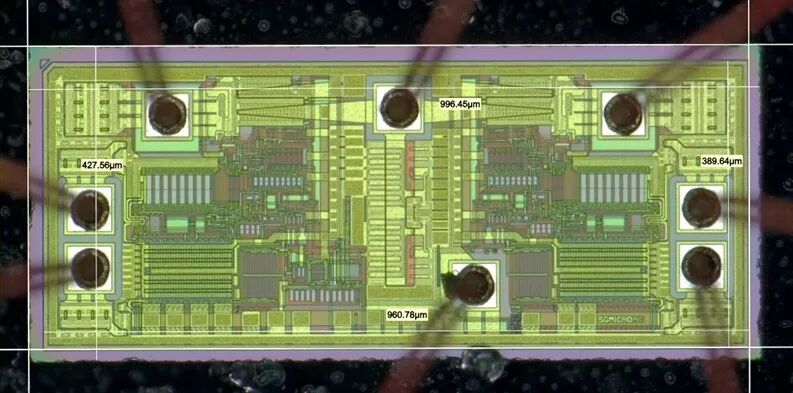

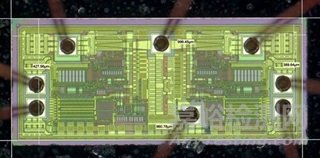

a、芯片全貌+芯片尺寸測量
b、鍵合絲直徑，一焊點球徑測量
c、Die logo拍照
d、芯片局部放大圖，量測切割道到seal ring的尺寸
合格判據：
    1、需要有die ID，并可明確器件型號，無ID時需跟廠家確認。
    2、其他按內部目檢要求判定
圖片
切片至少需如下2張圖：
a、切片全貌
b、1焊點切片局部放大
合格判據：
1焊點IMC無明顯異常，吃鋁深度為鋁墊厚度的1/3~1/2
7
SEM

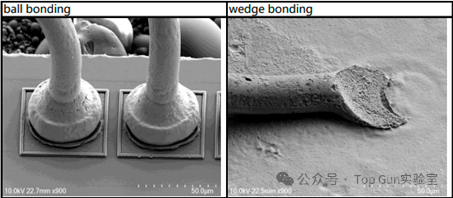

開蓋樣品都檢查和存圖，需要觀察所有鍵合絲的1、2焊點，選取典型的留存圖片：

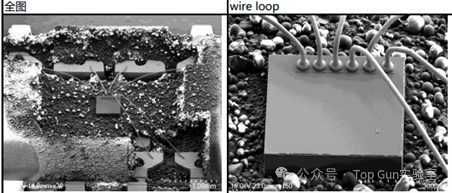

a、SEM全貌
b、芯片+1焊點全貌
c、1焊點放大局部形貌（≥3個）
d、2焊點放大局部形貌（≥3個）
合格判據：
無明顯脫線痕跡和鈍化層與金屬層缺陷

圖片

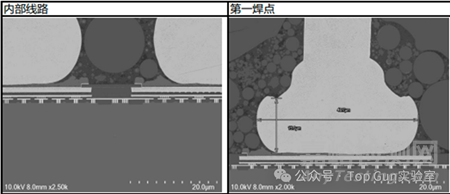

切片樣品需如下5張圖：
a、切片全貌SEM圖
b、seal ring位置局部SEM圖

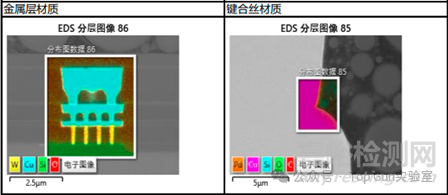

c、內部線路SEM圖+能譜mapping
d、1焊點切片圖+球徑球高測量+鍵合絲能譜mapping

e、鋁墊殘鋁厚度測量
合格判據：
1焊點IMC無明顯異常，吃鋁深度為鋁墊厚度的1/3~1/2
圖片
8
彈坑
彈坑試驗前后，芯片全貌和相同的局部位置對比圖
合格判據：
鋁pad下層SiO2層不存在裂紋。

去鋁墊前

圖片

去鋁墊后彈坑檢查



破壞性物理分析（DPA）作為一種重要的可靠性評估手段，其具體流程和要求會根據產品的質量等級、應用場景、行業標準等因素而有所不同。例如，航天航空、軍工等領域?qū)Ξa(chǎn)品可靠性要求極高，其DPA流程會更加嚴格，分析項目也更加全面；而消費電子等領域，則會根據成本控制和實際需求，制定相應的DPA規范。



紅色巨人DPA檢驗規范說明：



本DPA流程是紅色巨人根據自身產品的質量要求制定的DPA檢驗規范，旨在通過科學嚴謹?shù)腄PA分析，確保產品的高可靠性和穩定性。本流程僅供參考，其他企業可根據自身產品特點和質量要求，參考相關標準制定適合自己的DPA檢驗規范。



可供參考的標準：



行業標準：



SJ/T 10466 半導體器件破壞性物理分析方法和程序



SJ/T 10694 混合集成電路破壞性物理分析方法和程序



國際標準：



MIL-STD-883 微電子器件試驗方法和程序



MIL-STD-1580 航天和導彈系統用電子元器件破壞性物理分析（DPA）



JEDEC JESD22 系列標準
