超結MOSFET寄生電容非線性對EMI的影響分析與優化

嘉峪檢測網        2025-02-16 10:26

超結MOSFET 除傳統平面MOSFET EMC問題產生原因之外,其反向傳輸電容CRSS電容、輸出COSS電容的非線性是高頻寄生振蕩產生的重要原因,也是導致輻射發射測試不通過的重要因素之一。



圖1:超結MOSFET與平面MOSFET電容非線性對比圖



反向傳輸電容CGD即米勒電容CRSS的非線性是最大的,超結器件前100V內的變化幾乎達到三個數量級的。MOSFET寄生電容非線性特性就是指:當所加的偏置電壓發生改變時,電容值也會發生改變,表現出非線性的特性。



電容兩端的電壓增加時,就會形成對電容的充電電流,電容電極上的電荷量也會增加,電容兩端電壓的變化是通過兩個電極上的電荷的變化來實現。電容值的大小,和電容電極的面積成正比、電極的距離成反比、和介質介電常數成正比:





1、MOSFET寄生電容的非線性



MOSFET寄生電容是非線性變化的,是外加偏置電壓的函數,輸出電容和反向傳輸電容,隨著VDS電壓的增加而減小,當電壓增加時,和VDS相關電容的減小來源于耗盡層電容減小,耗盡層區域擴大,CGS電容受電壓的影響非常小,CGD電容受外加電壓影響程度是CGS的100倍以上。

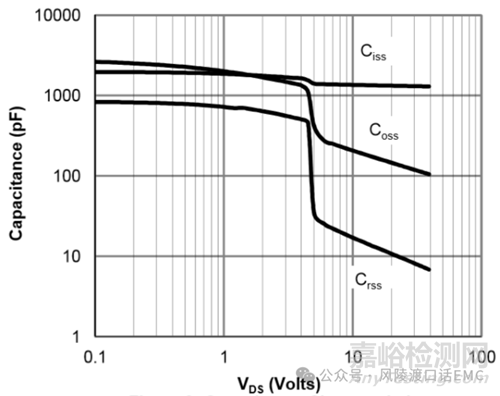

圖2:MOSFET寄生電容隨外加電壓變化曲線



【重要知識點】



輸出電容COSS、米勒電容CRSS非線性是產生EMI問題的主要原因,CGS電容的影響基本可以忽略,MOSFET寄生電容的非線性主要受結構、材料等因素影響。



2、工藝對超結MOSFET寄生電容的影響



超結MOSFET在追求低導通電阻、更高工作頻率、更低成本的要求下,則需要降低內部晶胞單元尺寸,采用更小的封裝尺寸,降低系統成本的同時,也降低了寄生電容。內部的晶胞單元尺寸越小,就必須要求漂移層N區電流路徑的摻雜濃度更高,內部會產生更高的橫向電場,也就是更強烈的電荷平衡性,保證內部空間電荷區獲得所要求的擊穿電壓;而導致MOSFET的COSS和CRSS的電容曲線的突變電壓區將降低到更低的電壓,寄生電容的非線性更為嚴重。



不同的工藝,轉折點的電壓不同,轉折點的電壓越低,電容的非線性特性越惡劣,對MOSFET的開關特性和EMI影響也越強烈,采用新一代超結結構輸出電容COSS非線性的特性的VDS電壓區間為10V-20V之間,開關損耗更低、開關速度更快,VDS電壓在這個區間也會產生更大的(dv/dt)和(di/dt),造成柵極和漏極產生電壓振蕩,同時產生EMI問題。



【重要知識點】



超結結構的MOSFET采用更小的晶胞單元尺寸,導致輸出電容、反向傳輸電容轉折點的電壓進一步降低,對應的開關損耗降低,輸出電容的非線性進一步惡化。寄生電容非線性變化產生更大的(dv/dt)和(di/dt),更加惡化EMI性能。



3、超結MOSFET EMI問題優化



輸出電容COSS、反向傳輸電容CRSS非線性是由器件本身的制造工藝、材料、結構共同決定,是器件自身特性,需要重新更換器件才可以改變,功率MOSFET屬于關鍵元件,變更是受嚴格管控的,在器件選型確定后,可以通過調整電路設計來優化EMI性能。

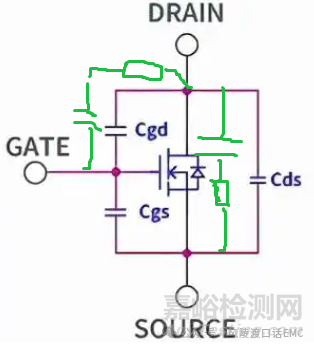

圖129:MOSFET增加RC電路寄生電容的非線性



輸出電容COSS、反向傳輸電容CRSS非線性,是可以在MOSFET外部增加RC電路來改善,具體對策為在D-S極增加RC電路來優化輸出電容COSS的非線性,在G-D極增加RC電路來優化反向傳輸電容CRSS的非線性。



【重要知識點】



對于MOSFET寄生電容非線性引起的寄生振蕩,可以通過調整柵極驅動電阻參數來優化;也可以通過MOSFET D極引腳增加串聯磁珠來抑制寄生振蕩,在D-S極增加RC吸收電路也可以改善D-S之間的電壓振蕩;對于插件MOSFET器件,引腳增加穿心磁珠是抑制寄生振蕩的重要方法之一。
