本文主要舉例分析由電源濾波器的安裝與傳導騷擾超標現象、原因分析，解決措施，思考與啟示。



1、現象描述:濾波器的“神秘失效”



某家用電器產品A在傳導騷擾測試中慘遭滑鐵盧——150kHz~1MHz頻段集體爆表：



就像用漏勺過濾面條，任憑換上各種高端濾波器，測試曲線依然穩如泰山！



詭異現象：



同款濾波器在兄弟產品B上表現優異



接地線焊得比鋼筋還牢固，噪聲卻紋絲不動

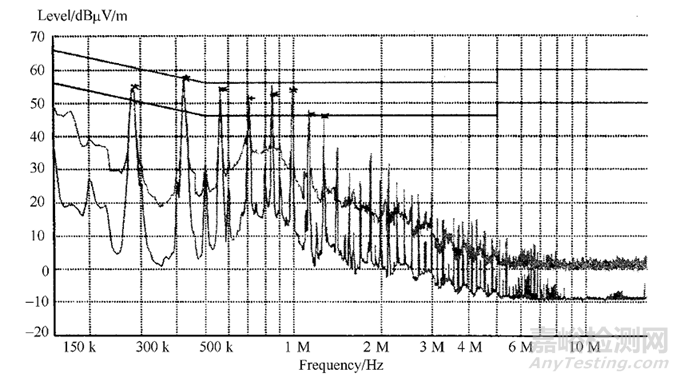

把濾波器拎出機箱單獨測試，結果秒變乖寶寶，如下圖所示：



2、原因分析：EMC偵探的“案發現場”還原



第一幕：兇手竟是“鄰居”



對比產品A/B結構發現驚天秘密



A產品：濾波器高居電源頭頂，像在噪聲源頭上蹦迪



B產品：濾波器深藏電源底座，仿佛躲在防空洞里

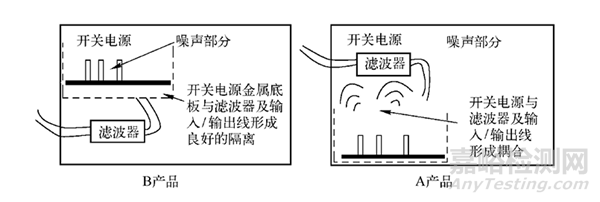

AC/DC電源的結構特點如下圖所示：





AC/DC電源模塊的外殼 (兼散熱器) 三面均將此電源中的PCB包圍在其中，只有上面沒有封閉，露出PCB的器件 (電容? 線圈等)。



對于開關電源中產生噪聲的原因，在之前的文章《EMC案例分析——開關電源中變壓器初、次級線圈之間的屏蔽層對產品EMI的影響》中有詳細介紹。



從上面圖中的結構上看，B產品的電源濾波器安裝在開關電源模塊下面, 底板（金屬板）可使濾波器與開關電源有良好的隔離, 使容性耦合和感性耦合較小。



而A產品的電源濾波器電源濾波器安裝在開關電源上方, 沒有隔離, 兩者之間耦合較大。



第二幕：電磁版“隔墻有耳”



噪聲逃逸路線：



開關電源噪聲 → 穿透空氣間隙 → 耦合到濾波器輸入線 → 直通電網



關鍵證據：



在A產品中加裝銅箔隔離墻，噪聲立降15dB

濾波器與電源距離＜5cm時，耦合電容高達2pF（堪比電磁隧道）



可見， 濾波器與電源之間距離過近， 而且沒有很好的隔離是導致傳導騷擾測試超標的原因。



另外還有一種濾波器失效的情況， 雖然在本案例中沒有出現，但是也是工程應用中常見的問題。



與如下圖所示的接地阻抗過高導致濾波器失效的原理一樣。

當存在接地阻抗時 (如濾波器通過連接一條長導線或長而窄的印制線接地時), 高頻噪聲會經這條阻抗路徑通過濾波器, 使濾波器失效?



所以, 濾波器應該通過低阻抗的點或面連接到地層? 高頻濾波器的引線應該盡可能地短, 濾波器中的電容最好也采用低寄生電感的陶瓷電容?



3、處理措施：給濾波器找個“好房子”



電磁靜音兩板斧



1.乾坤大挪移：



將濾波器遷移到電源下方，利用金屬底板形成天然屏蔽層



效果類比：從露天廣場搬進法拉第籠



2.加蓋金屬頭盔：



在電源頂部加裝帶散熱孔的金屬罩（孔徑＜λ/20）



實戰技巧：用3M導電膠帶臨時驗證屏蔽效果

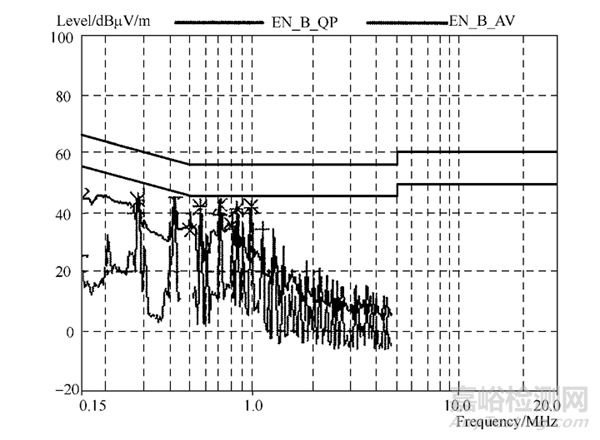

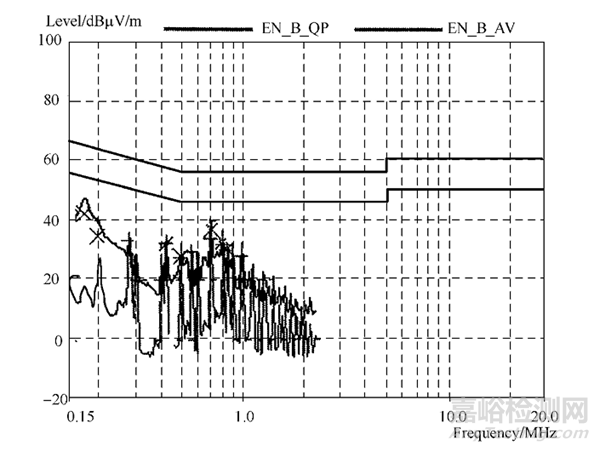

改造效果對比

前（A產品）	改造后（B方案）
濾波器與電源貼臉	保持10cm社交距離
噪聲自由耦合	金屬屏障強制隔離
測試曲線爆紅	全線低于限值6dB



4、思考與啟示：濾波器的生存法則



血淚經驗包



1.安裝位置＞濾波器性能：



再貴的濾波器裝錯位置也是戰五渣



記住三字訣： 遠（距離）、隔（屏蔽）、低（阻抗）



2.謹防50Ω陷阱：



實驗室50Ω阻抗測試結果都是“照騙”



濾波器的工作原理是在射頻電磁波的傳輸路徑上形成很大的不連續特性阻抗, 以將射頻電磁波中的大部分能量反射回源處?



大多數濾波器的性能參數是在源和負載阻抗均為50Ω的條件下測得的, 這就使濾波器的性能在實際情況下不可能達到最佳（實際源和阻抗可能不等于50Ω）?



因?yàn)闉V波器是由電感和電容組成的, 因此這是一個諧振電路, 其性能和諧振主要取決于源端及負載端的阻抗?



事實上, 一只價格昂貴且 50/ 50Ω 性能優秀的濾波器可能在實際中的性能還不如一只價格較低且50/50Ω性能較差的濾波器好?



所以真實場景要實測源端/負載端阻抗（建議用網絡分析儀掃頻）



3.接地不是焊上就行：



長導線接地≈給噪聲修高架橋



接地黃金法則：面接觸＞線接觸＞點接觸



舉一反三技巧



遇到濾波器失效，先用銅箔做個臨時屏蔽罩驗證空間耦合



傳導騷擾超標時，重點檢查 “濾波器-噪聲源”距離/屏蔽



電源模塊散熱孔設計要遵循 “電磁波穿不過”原則（孔徑＜最高頻率波長/20）
