中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

高強(qiáng)高導(dǎo)鋁合金是重要的導(dǎo)體材料。隨著全球科技和工業(yè)的快速發(fā)展，對(duì)材料性能的要求日益提高，傳統(tǒng)材料已無(wú)法滿(mǎn)足現(xiàn)代制造業(yè)對(duì)于輕量化、高強(qiáng)度、低能耗以及高效能量傳輸?shù)男枨?。高?qiáng)高導(dǎo)鋁合金作為一種高性能金屬材料，因其優(yōu)異的力學(xué)性能和導(dǎo)電性能，在現(xiàn)代制造業(yè)中占據(jù)了重要地位。

在交通運(yùn)輸領(lǐng)域、航空航天領(lǐng)域、電力電子領(lǐng)域和國(guó)防軍工領(lǐng)域均有重要應(yīng)用。如，新能源汽車(chē)電池連接器、電機(jī)殼體及高速列車(chē)車(chē)體框架等部件的理想選擇；飛機(jī)機(jī)身結(jié)構(gòu)、起落架、蒙皮材料以及航天器殼體、電磁屏蔽結(jié)構(gòu)及天線系統(tǒng)中；此外，高強(qiáng)高導(dǎo)鋁合金還被用于輸電線路、電子散熱器及高頻通訊設(shè)備等方面；在國(guó)防軍工領(lǐng)域，高強(qiáng)高導(dǎo)鋁合金則用于戰(zhàn)斗機(jī)、裝甲車(chē)輛、艦船以及雷達(dá)天線等軍事裝備上。

高強(qiáng)高導(dǎo)鋁合金材料研究面臨導(dǎo)電率與強(qiáng)度、耐熱性能之間存在的制約關(guān)系難題。由于鋁合金中電子散射和電阻的存在，提高強(qiáng)度往往會(huì)導(dǎo)致導(dǎo)電率的降低，反之亦然。提高強(qiáng)度通常依賴(lài)于固溶強(qiáng)化、析出強(qiáng)化等機(jī)制，但這些機(jī)制會(huì)顯著降低導(dǎo)電性。因此，如何在保證高強(qiáng)度的同時(shí)，又確保鋁合金線具有良好的導(dǎo)電率和耐熱性能，通過(guò)微觀組織調(diào)控實(shí)現(xiàn)強(qiáng)度與導(dǎo)電性的協(xié)同優(yōu)化，是一個(gè)亟待解決的關(guān)鍵科學(xué)問(wèn)題，也成為近年來(lái)的研究熱點(diǎn)。

解決這一關(guān)鍵科學(xué)和技術(shù)問(wèn)題，原料的純凈度、合金成分的控制以及制備過(guò)程中的溫度、壓力、時(shí)間、塑性變形等參數(shù)都是重要的因素。微小的工藝波動(dòng)都可能導(dǎo)致產(chǎn)品性能的顯著變化，因此，精確控制制備工藝參數(shù)是確保產(chǎn)品質(zhì)量的關(guān)鍵技術(shù)難題。

特別是，高強(qiáng)高導(dǎo)鋁合金線在制備過(guò)程中容易出現(xiàn)組織不均勻、成分偏析等問(wèn)題，這些問(wèn)題會(huì)嚴(yán)重影響產(chǎn)品的力學(xué)性能和導(dǎo)電性能。此外，高強(qiáng)高導(dǎo)鋁合金線的制備還面臨著成本控制和規(guī)?；a(chǎn)的挑戰(zhàn)。如何在保證產(chǎn)品質(zhì)量的前提下，降低生產(chǎn)成本，實(shí)現(xiàn)規(guī)?；a(chǎn)，以滿(mǎn)足市場(chǎng)需求，是當(dāng)前制約高強(qiáng)高導(dǎo)鋁合金線廣泛應(yīng)用的重要因素。

目前，高強(qiáng)高導(dǎo)鋁合金制備的重要理論進(jìn)展包括以下幾個(gè)方面：

析出相調(diào)控理論。通過(guò)優(yōu)化析出相的尺寸、分布及體積分?jǐn)?shù)，在保證強(qiáng)度的同時(shí)減少對(duì)電子的散射。例如，納米級(jí)析出相（如Al3Zr、Al3Sc）可顯著提升強(qiáng)度，同時(shí)因其與基體的共格關(guān)系，對(duì)電子的散射作用較小。中國(guó)科學(xué)院金屬研究所張哲峰團(tuán)隊(duì)通過(guò)微合金化（如添加Sc、Zr）在Al-Cu-Mg合金中引入納米級(jí)Al3(Sc,Zr)析出相，使合金抗拉強(qiáng)度達(dá)到550 MPa，導(dǎo)電率保持在60% IACS以上。

晶界工程理論。通過(guò)細(xì)化晶粒或引入高角度晶界，提高強(qiáng)度并優(yōu)化電子傳輸路徑。研究表明，晶界對(duì)電子的散射作用與晶界類(lèi)型密切相關(guān)，低角度晶界對(duì)電導(dǎo)率的影響較小。哈爾濱工業(yè)大學(xué)王爾德團(tuán)隊(duì)采用ECAP技術(shù)細(xì)化晶粒至亞微米級(jí)，同時(shí)引入高比例低角度晶界，使Al-Mg-Si合金的強(qiáng)度提升30%，導(dǎo)電率保持在58% IACS。上海交通大學(xué)孫寶德團(tuán)隊(duì)通過(guò)熱機(jī)械處理調(diào)控軋制織構(gòu)，優(yōu)化晶界分布，顯著提升了Al-Fe-Cu合金的導(dǎo)電性。

復(fù)合強(qiáng)化理論。通過(guò)引入第二相顆粒（如碳納米管、石墨烯）實(shí)現(xiàn)復(fù)合強(qiáng)化，同時(shí)利用第二相的導(dǎo)電性提升整體導(dǎo)電性能。 北京有色金屬研究總院李勁松團(tuán)隊(duì)開(kāi)發(fā)了雙級(jí)時(shí)效工藝，通過(guò)精確控制時(shí)效溫度和時(shí)間，優(yōu)化析出相分布，使Al-Zn-Mg-Cu合金的強(qiáng)度與導(dǎo)電性達(dá)到最佳匹配。 清華大學(xué)李龍土團(tuán)隊(duì)通過(guò)粉末冶金法制備碳納米管增強(qiáng)鋁合金，使材料強(qiáng)度提升20%，導(dǎo)電率提高至65% IACS。中南大學(xué)黃伯云團(tuán)隊(duì)開(kāi)發(fā)了石墨烯/鋁復(fù)合材料，利用石墨烯的高導(dǎo)電性和高強(qiáng)度，實(shí)現(xiàn)了強(qiáng)度與導(dǎo)電性的協(xié)同提升。

多尺度組織調(diào)控、新型微合金化元素開(kāi)發(fā)、先進(jìn)制備工藝成為未來(lái)的重要研究方向。例如：結(jié)合納米析出相、晶界工程及復(fù)合強(qiáng)化技術(shù)，實(shí)現(xiàn)多尺度協(xié)同優(yōu)化；探索新型微合金化元素（如Er、Y）對(duì)析出相及導(dǎo)電性的影響；開(kāi)發(fā)新型制備工藝（如增材制造、超塑性成形）以實(shí)現(xiàn)高強(qiáng)高導(dǎo)鋁合金的復(fù)雜構(gòu)件制造；等等。

高強(qiáng)高導(dǎo)鋁合金的研究已取得顯著進(jìn)展。國(guó)內(nèi)研究機(jī)構(gòu)在析出相調(diào)控、晶界工程及復(fù)合強(qiáng)化等領(lǐng)域已經(jīng)達(dá)到了國(guó)際先進(jìn)水平。未來(lái)，通過(guò)多學(xué)科交叉與技術(shù)創(chuàng)新，有望進(jìn)一步突破強(qiáng)度與導(dǎo)電性的協(xié)同優(yōu)化瓶頸，推動(dòng)高強(qiáng)高導(dǎo)鋁合金在高端裝備制造領(lǐng)域的廣泛應(yīng)用。

通過(guò)創(chuàng)新性的細(xì)長(zhǎng)晶設(shè)計(jì)，可以打破傳統(tǒng)上鋁線強(qiáng)度與導(dǎo)電性之間的制約關(guān)系。制備出具有細(xì)長(zhǎng)晶粒結(jié)構(gòu)的鋁及鋁合金導(dǎo)線。這些細(xì)長(zhǎng)晶粒與高強(qiáng)度的〈111〉織構(gòu)相結(jié)合，顯著增強(qiáng)了晶界和織構(gòu)強(qiáng)化效果，從而使鋁線的拉伸強(qiáng)度得到大幅提升。

由于細(xì)長(zhǎng)晶粒在軸向的拉長(zhǎng)，減少了垂直于導(dǎo)電方向的晶界數(shù)量，進(jìn)而減弱了電子散射，提高了鋁線的導(dǎo)電性。采用這種細(xì)長(zhǎng)晶設(shè)計(jì)的鋁線，其強(qiáng)度和導(dǎo)電率遠(yuǎn)優(yōu)于傳統(tǒng)鋁線的性能。這一突破性的成果為鋁及鋁合金導(dǎo)線在汽車(chē)電子線束等高要求領(lǐng)域的應(yīng)用提供了全新的解決方案。通過(guò)控制晶粒形狀，使晶粒沿導(dǎo)線軸向延伸，顯著降低平行晶界對(duì)電子的散射作用。研究表明，平行晶界的電阻率僅為垂直晶界的0.38~0.92倍，長(zhǎng)徑比越大，導(dǎo)電率損失越小。

據(jù)報(bào)道，具有超長(zhǎng)細(xì)晶結(jié)構(gòu)的鋁導(dǎo)線。通過(guò)多道次冷拉拔與退火工藝協(xié)同調(diào)控，實(shí)現(xiàn)晶粒軸向延伸與織構(gòu)強(qiáng)化。例如，工業(yè)純鋁線（1A60）導(dǎo)電率由傳統(tǒng)工藝的61.5% IACS提升至63% IACS以上，抗拉強(qiáng)度達(dá)170 MPa，滿(mǎn)足輸電導(dǎo)線標(biāo)準(zhǔn)要求。

在晶粒體積不變時(shí)，長(zhǎng)徑比每增加1單位，導(dǎo)電率可提升2%~3%，同時(shí)抗拉強(qiáng)度提高10%~15%。通過(guò)實(shí)驗(yàn)驗(yàn)證，含納米相的Al-Cu-Mg合金導(dǎo)線抗拉強(qiáng)度達(dá)550 MPa，導(dǎo)電率保持60% IACS以上，顯著優(yōu)于傳統(tǒng)工藝（300-320 MPa，52-54% IACS）。

通過(guò)在鋁及鋁合金導(dǎo)線中引入納米相，可以顯著提升其強(qiáng)度和導(dǎo)電性。納米相材料具有晶粒尺寸小、比表面積大等特點(diǎn)，這些特性使得納米相在鋁及鋁合金中起到了顯著的強(qiáng)化作用。

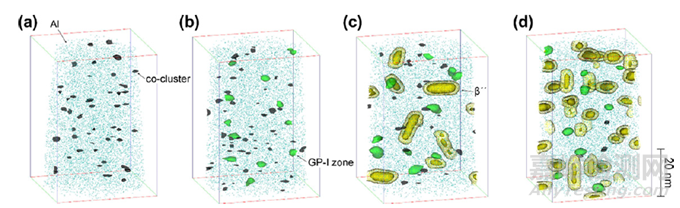

原子探針重建時(shí)效處理AA6061合金組織結(jié)構(gòu)

納米相的引入還有助于優(yōu)化材料的微觀組織結(jié)構(gòu)，減少缺陷，從而提高材料的整體性能。采用了先進(jìn)的制備工藝，成功地將納米相均勻地分散在鋁及鋁合金導(dǎo)線中。這種含有納米相的鋁及鋁合金導(dǎo)線，優(yōu)化晶粒取向，形成強(qiáng)〈111〉織構(gòu)，進(jìn)一步提升抗拉強(qiáng)度，其抗拉強(qiáng)度可達(dá)到352.3 MPa以上，導(dǎo)電率超過(guò)56.0%IACS，明顯優(yōu)于傳統(tǒng)方法制備的鋁合金導(dǎo)線。

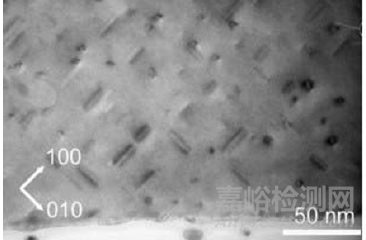

時(shí)效處理6082鋁合金TEM圖像

另外，引入Al3(Sc,Zr)等共格納米析出相，通過(guò)釘扎位錯(cuò)強(qiáng)化基體，同時(shí)最小化對(duì)導(dǎo)電性的影響。實(shí)驗(yàn)表明，納米相體積分?jǐn)?shù)控制在1%~3%時(shí)，可兼顧強(qiáng)度與導(dǎo)電率。

目前，國(guó)內(nèi)少數(shù)企業(yè)在高強(qiáng)高導(dǎo)鋁合金線制備方面取得了技術(shù)的領(lǐng)先優(yōu)勢(shì)。Al-Mg-Si合金線強(qiáng)度達(dá)到340MPa以上，同時(shí)導(dǎo)電率達(dá)到60%IACS以上。然而，大部分企業(yè)生產(chǎn)的鋁合金線強(qiáng)度仍在300MPa以上，導(dǎo)電率只能達(dá)到標(biāo)準(zhǔn)要求的53-54 %IACS。這些企業(yè)仍需要不斷探索技術(shù)的革新，在合金熔煉、形變工藝，熱處理工藝等環(huán)節(jié)下功夫，生產(chǎn)更具有競(jìng)爭(zhēng)力的鋁合金導(dǎo)線產(chǎn)品。
