雪崩擊穿參數是MOS管在關斷狀態能承受過壓能力的指標，電壓超過漏源極限電壓將導致器件處在雪崩狀態。

單脈沖雪崩能量EAS

單次脈沖雪崩擊穿能量，是極限參數，說明MOS管所能承受的最大雪崩擊穿能量。MOS管開啟到瞬間關斷時，漏極電壓升高，漏極體二極管中耗盡層產生位移電流，隨著D極電壓的上升，位移電流會呈現雪崩持續狀態，足夠大最終導致熱損壞。

單脈沖雪崩電流IAS

單脈沖雪崩能力EAS時通過的雪崩電流。

重復雪崩能量EAR

規范沒有對重復脈沖的頻率和脈沖持續時間做出規定，不同廠家測試數據沒有可比性。MOS管的連續雪崩擊穿能量只有單脈沖雪崩擊穿能量的幾十分之一，因此應該盡量防止出現這種情況。

雪崩破壞電流、能量值與測試電感值大小的關系

隨著電感值L的增大，破壞電流IAP降低，破壞能量EAR增大；判斷雪崩耐量強弱時，必須考慮電流值IAP和能量值EAR；通常認為電感值L小且破壞能量值EAR大的器件就是雪崩耐量強的器件。

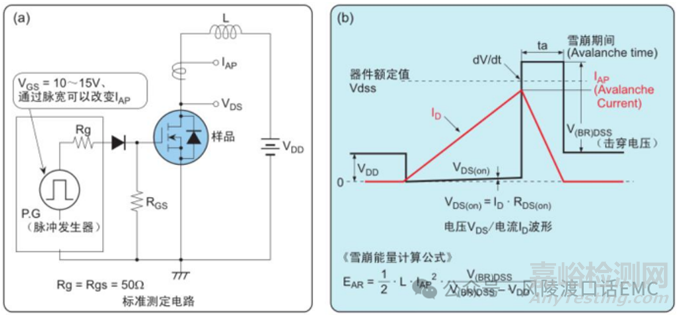

圖1：MOS管雪崩測量電路與雪崩能量計算公式

影響雪崩耐量值的三要素：IAS的大小，當雪崩能量未達到但電流已超過IAS時，則會產生破壞；雪崩時的MOS管溝道原有的結溫大小，初始結溫越高，當然雪崩耐量就會降低；雪崩時dv/dt大小的影響。

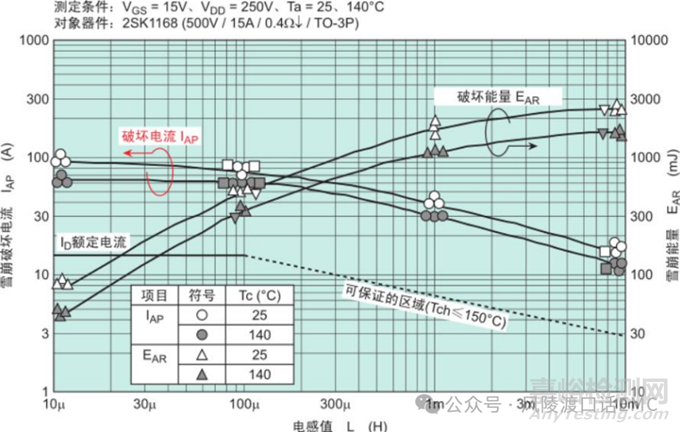

圖2：MOS管雪崩破壞電流與電感值之間關系曲線
