隨著民用航天和衛星通訊向民用方向發展，一些此前只在航空航天或軍工才需關注的問題也被當做一個“新問題”擺在了民營/私營企業的面前。筆者作為多年的老軍工行業可靠性從業者，對輻射導致芯片失效的機理略知一二，今天就簡單的做一個科普性質的講解。
講這個課題之前，我們先來了解一下這個協議——《瓦森納協議》（Wassenaar Arrangement）。這是一個國際多邊出口控制機制，旨在防止常規武器和軍民兩用物品（包括某些高技術產品）的擴散。雖然《瓦森納協議》主要針對的是軍事和軍民兩用技術，但它確實可能間接影響商用半導體器件的規格書內容，尤其是涉及耐輻射性能的部分。
《瓦森納協議》與耐輻射指標的關系
耐輻射器件的軍民兩用性質
耐輻射半導體器件通常用于航天、核工業等高端領域，這些領域與軍事應用有較高的重疊性（如衛星、導彈、核設施等）。根據《瓦森納協議》，某些耐輻射技術可能被視為軍民兩用技術，受到出口管制。
規格書中的限制
如果商用半導體器件在規格書中明確標注耐輻射指標，可能會被視為具備軍民兩用潛力，從而受到《瓦森納協議》的出口管制——為了避免被列入管制清單，供應商通常不在規格書中明確承諾耐輻射性能。
技術保密與合規
耐輻射設計涉及特殊材料、工藝和測試方法，這些技術可能被視為敏感技術。
供應商為了避免技術泄露或違反出口管制法規，通常會選擇不公開耐輻射性能。
其他相關協議與法規
除了《瓦森納協議》，還有一些其他國際協議和法規影響耐輻射指標的標注：
國際武器貿易條例（ITAR）
美國《國際武器貿易條例》對軍事和航天相關技術的出口有嚴格限制。如果耐輻射器件被認為與軍事或航天相關，其出口可能受到ITAR管制。
出口管制分類號（ECCN）
在美國出口管制體系中，某些耐輻射半導體器件可能被歸類為特定的ECCN編號，從而受到出口限制。供應商為了避免復雜的出口審批流程，可能選擇不公開耐輻射性能。
國家安全的考慮
各國政府對涉及國家安全的技術（如耐輻射器件）有嚴格的管控措施。供應商為了避免觸犯國家安全法規，通常會對耐輻射性能保持謹慎態度。
商用器件供應商的應對策略
模糊化處理
在規格書中避免明確提及耐輻射性能，而是使用更通用的描述（如“高可靠性”或“適用于惡劣環境”）。
定制化服務
對于需要耐輻射器件的客戶（如航天公司），供應商通常通過定制化協議提供相關產品，而不在公開規格書中標注。
技術分級
將耐輻射技術分為不同等級，僅對經過認證的客戶提供高端耐輻射器件，避免技術擴散。

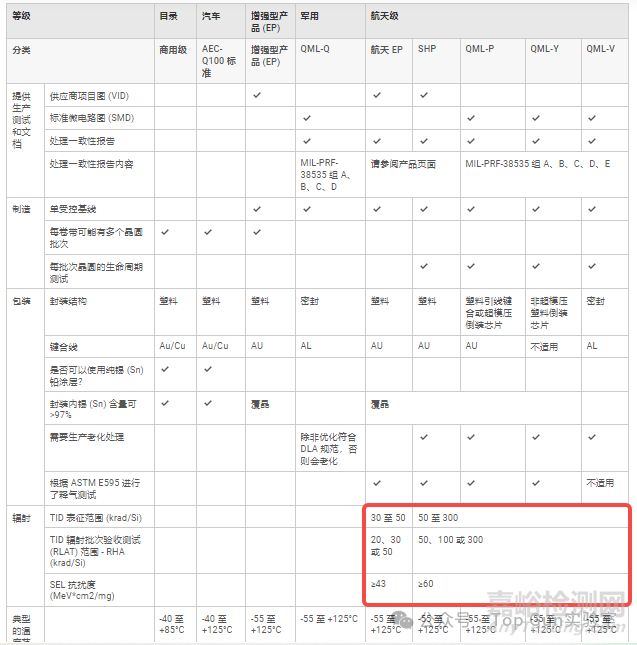

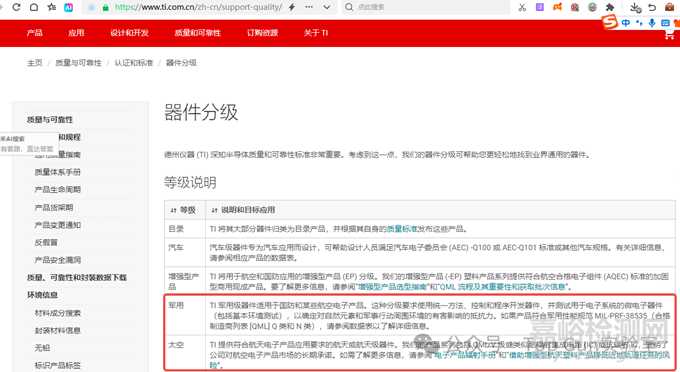

以德州儀器為例，其在官網對器件進行了細致的分級
4.使用方自行認證耐輻射能力
使用方自己進行輻射認證，確認芯片的耐輻射能力，但是該認證在存在較大的批次差異，比如批次間氧化層厚度的波動就會導致較大的耐輻射能力差異。
X射線輻射導致半導體器件的失效機理
1、電離效應（Ionization Effects）
原理：X射線光子能量較高，將半導體材料中的原子電離，產生大量電子-空穴對。
影響：在絕緣層（如SiO?）中，電離產生的電子-空穴對會分離，電子遷移率較高，迅速被掃出，而空穴則可能被陷阱捕獲，形成正電荷積累。在半導體材料中，電離效應會增加載流子濃度，導致漏電流增大，器件性能退化。
失效表現：
a、閾值電壓漂移（Threshold Voltage Shift）。
b、漏電流增加，功耗上升。
c、器件參數不穩定。
2、位移損傷（Displacement Damage）
原理：高能X射線光子與半導體晶格原子碰撞，使原子脫離晶格位置，形成空位-間隙原子對（Frenkel缺陷）。
影響：晶格缺陷會引入深能級陷阱，影響載流子的產生和復合；導致載流子壽命降低，遷移率下降。
失效表現：
a、器件電學性能退化，如增益下降、漏電流增加。
b、長期累積可能導致器件完全失效。
3、界面態生成（Interface State Generation）
原理：X射線輻射在半導體與絕緣層（如Si/SiO?界面）處產生缺陷態。
影響：界面態會捕獲載流子，降低載流子遷移率；導致器件跨導下降，開關速度變慢。
失效表現：
a、MOSFET的跨導（Transconductance）降低。
b、器件響應速度變慢。
4、電荷積累（Charge Trapping）
原理：X射線在絕緣層（如SiO?）中產生電子-空穴對，空穴被陷阱捕獲，形成正電荷積累。
影響：正電荷積累會改變器件的電場分布，導致閾值電壓漂移；長期積累可能導致絕緣層擊穿。
失效表現：
a、閾值電壓漂移，器件工作點改變。
b、嚴重時導致絕緣層擊穿，器件完全失效。

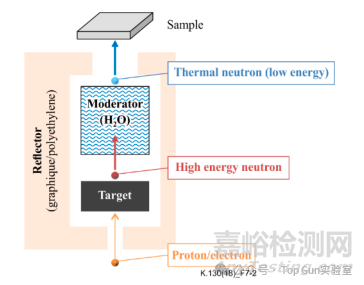

5、單粒子效應（Single Event Effects, SEE）
原理：雖然X射線不直接引起單粒子效應，但在高能輻射環境下，X射線可能與其他輻射（如γ射線）共同作用，導致單粒子翻轉（SEU）或單粒子燒毀（SEB）。
影響：導致存儲單元數據錯誤（如DRAM、SRAM）；功率器件可能發生燒毀。
失效表現：
a、數據錯誤或丟失。
b、器件永久性損壞。
X射線輻射主要通過電離效應、位移損傷、界面態生成和電荷積累等機理導致半導體器件失效。這些效應會引起器件參數漂移、性能退化，甚至永久性損壞。理解這些失效機理有助于設計抗輻射器件和采取有效的防護措施。
近幾年，隨著民用產品越來越復雜，在PCBA生產完后需要進行X射線檢查是否存在虛焊/空焊的情況。一塊稍微復雜一點的PCBA進行該檢查時需要接受大于100Krad的輻射劑量，所以即使用在低空無輻射的產品在生產時也會經常發現輻射導致器件失效的情況。
針對這個問題，X射線檢查設備廠商也進行了相關研究并提供了一些解決方案：在保證X射線圖像質量的前提下，使用擋片進行輻射屏蔽，減少輻射劑量。

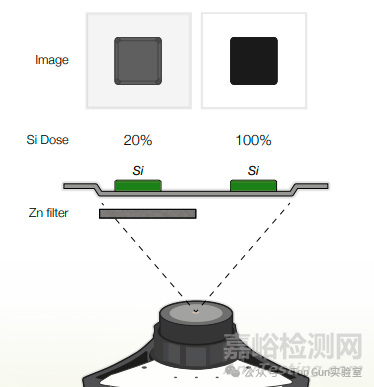

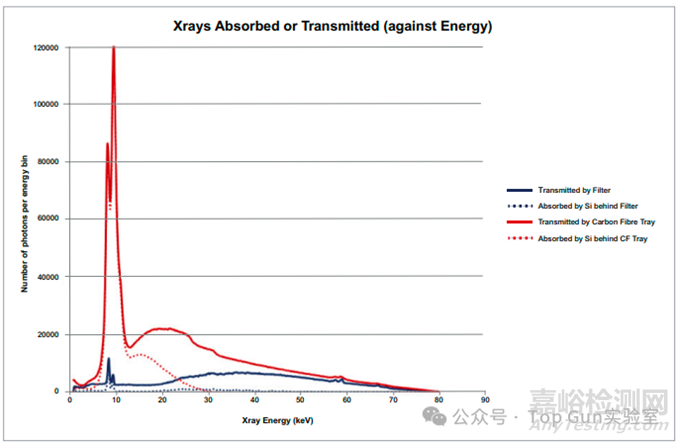

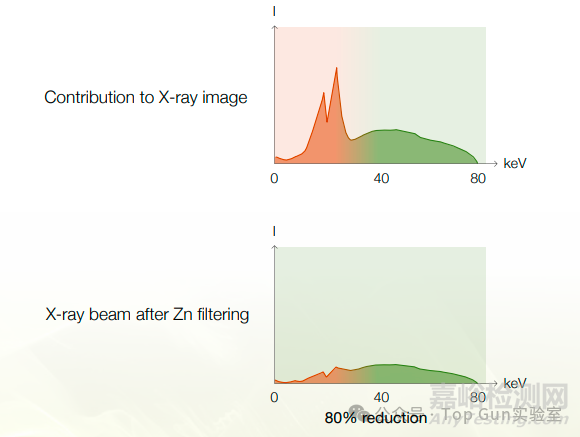

經研究，在低能量下，特別是低于20keV的輻射能量會被樣品吸收，這些能量會增加樣品的輻射劑量，但不能穿過樣品到達X射線探測器，探測器對低于約20keV的X射線不敏感，無法利用這些能量進行成像。因此將低于20keV的輻射能量屏蔽后會顯著減少樣品的輻射吸收劑量（80%）且不影響圖像成像質量。

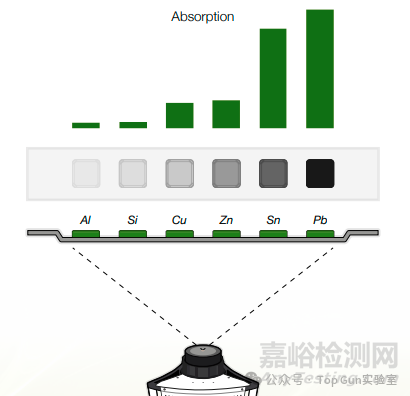

經驗：Zn材料濾波片可以屏蔽80%以上的輻射，且不影響成像質量。

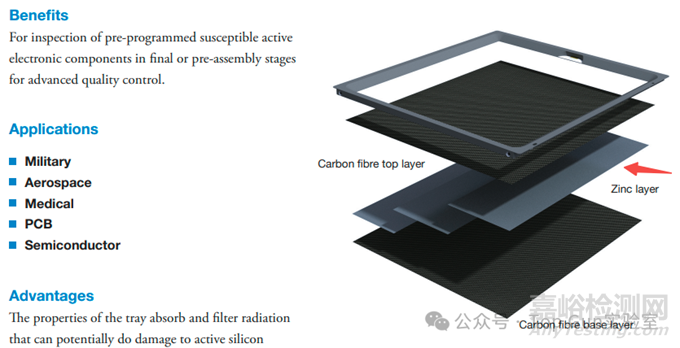

實際應用，可在X射線源前加濾波片，如果是倒置式的（即X射線源）在底部，可在托盤中增加濾波層。
來源：Top Gun實驗室
