一.前言

在現代電子設備設計中，電磁兼容性（EMC）是確保設備穩定運行的重要環節。任何設備在實際應用中都可能受到電磁干擾，甚至自身也可能成為干擾源，因此，EMC問題常常是電子產品設計和制造過程中必須克服的難點之一。

作為EMC工程師，掌握科學的整改流程往往可以事半功倍。本文將介紹EMC整改“三步曲”，幫助大家了解如何從問題的發現到最終優化，逐步解決EMC問題。

二.EMC整改三步曲

1.第一步：排查問題

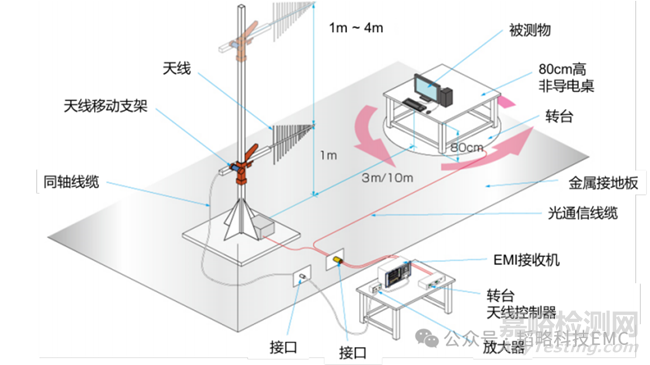

EMC整改首先從排查問題入手，通常是在EMC實驗室中使用專業的測試設備進行檢測。主要包括以下兩項測試：

（1）輻射發射（Radiated Emission）；

（2）傳導發射（Conducted Emission）。

通過這些測試，可以快速判斷出設備是否存在超標問題，并記錄下具體的超標頻率點和問題類型。

在整機測試完成后，可以依次斷開部分電路，再排查出超標的具體模塊。

2.第二步：分析問題

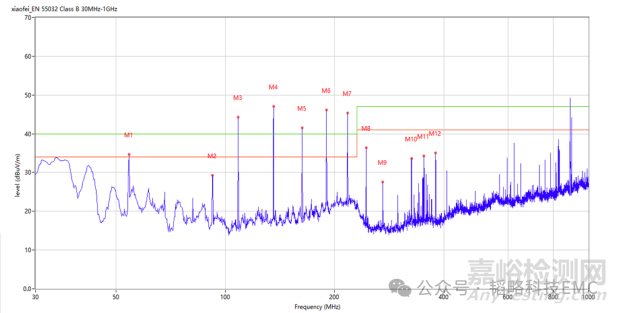

這一階段的關鍵在于數據分析和查找干擾源。常見的數據超標類型有包絡超標和單支超標。

【包絡超標】：

超標噪聲為寬帶噪聲，噪聲源一般是AC/DC，DC/DC，地不平衡，總線信號等非周期信號等。包絡超標又包括平滑包絡（功率電路）和不平滑包絡（數據）。

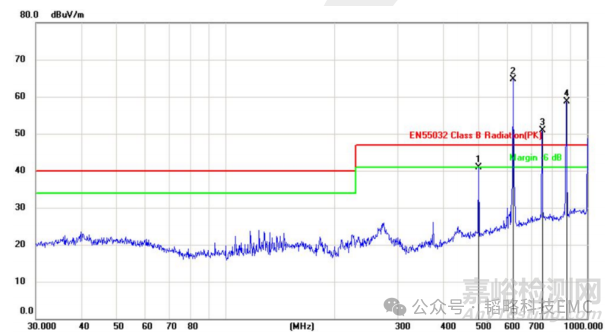

【單支超標】：

超標噪聲為窄帶噪聲，包含有規律的單支超標和無規律的單支超標。有規律的單支超標的噪聲源一般是周期信號（時鐘信號），無規律的單支超標的噪聲源一般是瞬態干擾信號。

圖片通過測試得出數據后，常用以下幾種方法查找干擾源。

【數據法】：根據數據特征（所超標的頻段和數據類型），判斷具體模塊；

【排除法】：通過斷開部分系統功能排查；

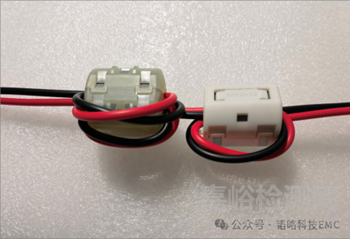

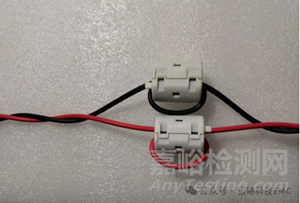

【磁環法】：通過磁環加在線束上，確定具體線束；

【近場探頭法】：通過近場探頭排查超標的電路。

3.第三步：解決問題

問題分析清楚后，最關鍵的就是解決問題。整改的核心思想是從干擾源和耦合路徑兩方面入手，通過合理的設計優化，消除或降低電磁干擾。主要的整改措施包括：

（1）抑制干擾源：

通過優化設計來減少干擾源的強度。例如，降低時鐘頻率的輻射（也可使用我司展頻）、調整開關電源的頻率等。

（2）改善路徑：

在干擾信號的傳播路徑上進行優化和控制。常見的措施包括增加電源和信號線的濾波器，也可以改進PCB布局，減小布線回路。

（3）屏蔽與隔離：

對于容易產生干擾的關鍵元器件或電路，增加屏蔽措施，降低電磁波輻射。

三.總結

EMC整改是一個系統性的過程，涵蓋了排查問題、分析問題和解決問題三個核心步驟。每個步驟之間環環相扣，發現問題是基礎，分析問題是關鍵，解決問題是根本。

在整改的過程中，每一步都需要進行驗證。通過對整改措施進行逐項測試，確保每個問題得到妥善解決。通過科學合理的整改方法，設備的EMC性能將得到顯著提升，確保其在使用中的穩定性與合規性。
