Gissmo失效模型簡介

嘉峪檢測網 2025-02-25 21:11

Gissmo 失效模型基于Johnson-Cook 斷裂模型發展起來，模型中考慮了材料從受損、非線性損傷積累到材料斷裂失效的過程，能預測材料在不同受力情況下裂紋的產生和擴展情況，非常適合于分析金屬板材在成形過程中的損傷和失效問題。

1、Gissmo 失效模型參數校準

Gissmo 失效模型中，包含以下三個主要準則：

(1) 路徑相關斷裂準則

在Gissmo 斷裂準則中，允許任意路徑的裂紋產生，裂紋的產生與否由損傷因子D 決定，如下式所示。

式中，n 為損傷積累指數，為等效塑性應變增量，為不同應力狀態下材料失效時的等效塑性應變。當損傷因子D=1 時，材料失效，裂紋產生。

(2) 路徑相關不穩定性準則

以標準拉伸試驗為例，材料發生塑性變形后，繼續加載時，材料先發生頸縮(不穩定性變形)，進而發生斷裂失效。不穩定變形因子F 由下式所得。

式中，n 為損傷積累指數，為等效塑性應變增量，為不同應力狀態下材料產生不穩定性變形時的等效塑性應變。當不穩定變形因子F=1 時，標志著材料開始發生不穩定性變形。

(3) 損傷與應力耦合準則

Gissmo 失效模型采用下式對材料真應力進行修正，當材料發生不穩定性變形后，真應力逐漸衰減，材料失效時，應力衰減為零。

式中，Dc 為F=1 時對應的損傷因子值，m 為應力衰減指數，不同的m 值，應力衰減幅度不同。假設材料在某受力狀態下失效時等效塑性應變?yōu)?.25，則不同m 值對應的真應力衰減曲線如下圖所示。

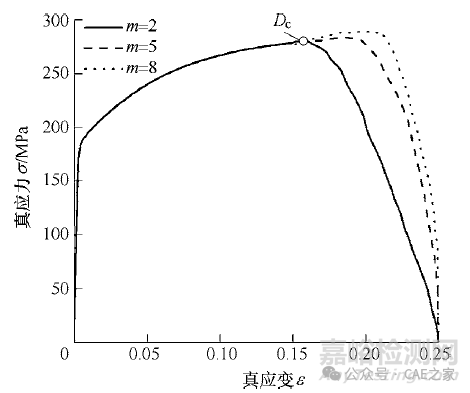

圖1 某材料應力衰減指數對比曲線

2、Gissmo 失效模型參數校準

Gissmo 失效模型中，未知參數包括材料損傷指數n、不同受力狀態下失效時的等效塑形應變、發生不穩定性變形時的等效塑形應變以及應力衰減指數m。

可通過相關試驗準確測量上述參數值，但成本及周期相對較長，一般也可針對各組試驗，基于試驗結果中的載荷-位移曲線，采用LS_OPT 中的參數反求法來得到Gissmo 失效模型中的各個參數值，參數反求流程下圖所示。

圖2 Gissmo 失效模型參數反求流程圖

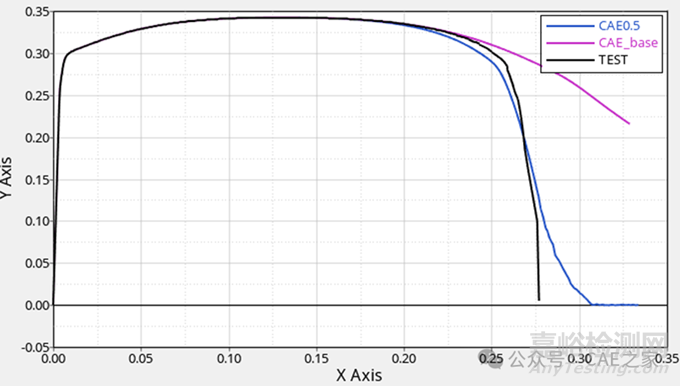

參數反求中，考慮各向異性和應變速率對材料本構模型的影響，需要輸入不同應變速率下的真應力-真應變曲線。為了兼顧計算結果的準確性和計算時間的經濟性，選定目標區域網格大小為0.5 mm。參數反求結果如下圖所示，如某材料參數反求中載荷-位移曲線的均方誤差如表1 所示。從結果可知，參數反求結果中，數值模擬與試驗的載荷-位移曲線吻合度較高，曲線間的均方誤差較小，均小于3%。

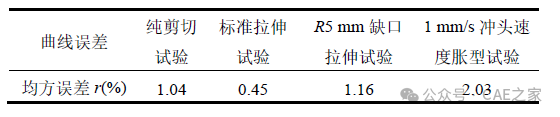

表1 參數反求中載荷-位移曲線的均方誤差

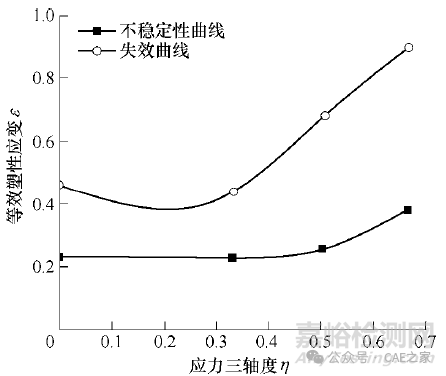

通過參數反求，得到Gissmo 失效模型參數如表2 所示，對應得到的不穩定性變形曲線及失效曲線。

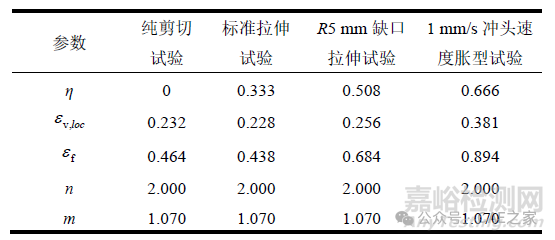

表2 Gissmo 失效模型優化參數值

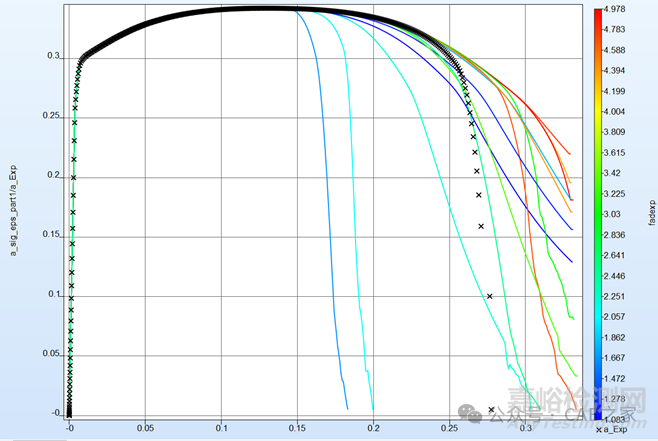

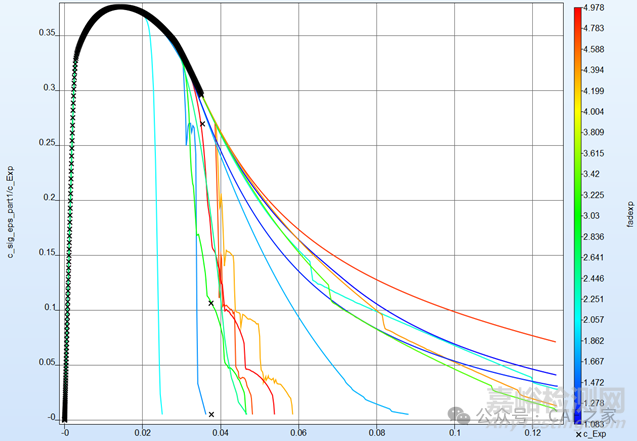

（a）拉伸試驗樣件優化過程

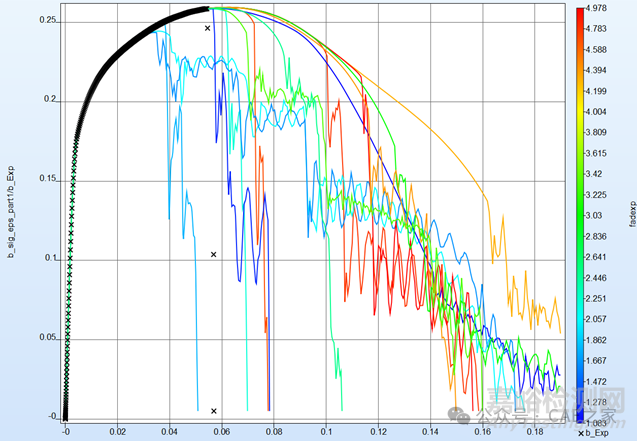

（b）缺口試驗樣件優化過程

（c）剪切試驗樣件優化過程

（d）優化結果

3、網格尺寸效應的影響

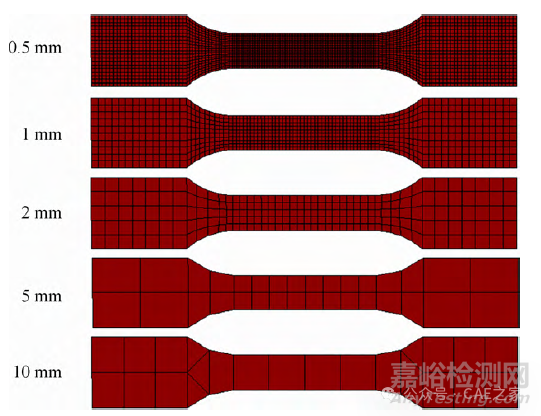

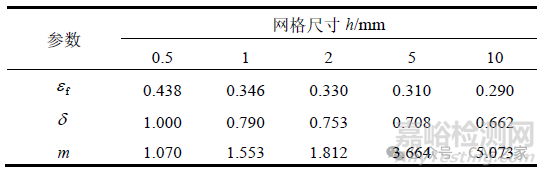

研究指出，在進行數值模擬分析時，網格尺寸不同，計算結果不同。即不同的網格尺寸，計算得到的Gissmo 失效模型中材料失效時的等效塑性應變值和應力衰減指數m 也不同。Gissmo 失效模型通過網格依賴性因子來考慮網格尺寸效應的影響。
