緊固件是機械裝備中不可或缺的零部件，包括螺柱、螺母、鉚釘、墊圈等，它們直接決定著裝備和主機產品的性能、質量和可靠性。本期分享一個緊固件失效的典型案例。



案例背景



一款45H緊定螺柱使用時在達到規定扭矩前發生斷裂，委托方希望實驗室分析斷裂原因。

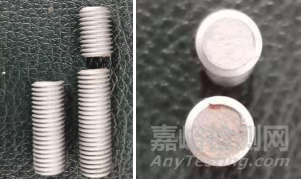

圖1 樣品圖：斷裂螺柱

實驗室收到樣品后，進行了以下操作排查原因。



1.基本檢測



首先按標準GB/T 3098.3-2016《緊固件機械性能 緊定螺釘》取樣檢測了螺柱的硬度、保證扭矩、表面缺陷和化學成分，檢測結果均符合標準要求。



2.外觀檢查



利用超景深顯微鏡對斷裂的螺柱進行外觀檢查，可見斷口側面存在點點繡斑，而斷裂的螺牙也發生了朝向斷口的變形，此處已可知該螺柱在斷裂時的主要受力方向。

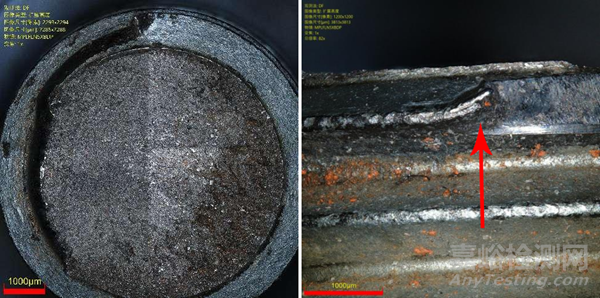

圖2  失效樣品斷口處外觀觀察



3.微觀分析



進一步在掃描電鏡下觀察斷口，螺柱芯部呈脆性斷裂特征。但在靠近螺牙邊緣的位置卻呈現出了完全不同的斷口微觀形貌——“冰糖狀花樣”。



這是一種典型的應力腐蝕開裂斷口的微觀形貌特征，由于裂紋的萌生和發展受到了應力和環境腐蝕介質的雙重作用，使得裂紋沿著晶粒間的界面擴展。而剛剛斷裂螺柱側面的點點銹跡也印證該產品使用環境確實有腐蝕介質存在。



當沿著“冰糖狀花樣”特征尋找，終于發現整個斷口的起始位置是“牙頂裂紋”。

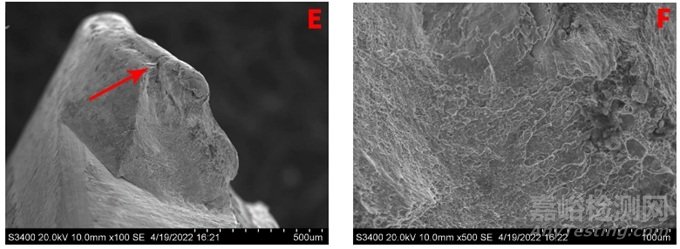

圖3  樣品斷口微觀形貌



（A-斷口全貌 15×；B-斷口芯部準解理形貌 1000×；C-近螺紋牙頂 300×；D-螺紋牙頂?shù)难鼐嗫?1000×；E-牙頂裂紋 100×；F-牙頂裂紋 500×）

A:螺紋牙頂（100×）；B:螺紋牙頂?shù)幕泼妫?00×）



4.金相檢驗



切片&金相檢驗中也發現，該螺柱的金相中雖未見夾雜物、脫/滲碳等現象，但螺紋牙頂均存在裂紋。（圖4、圖5）

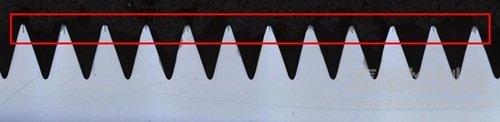

圖4  樣品未侵蝕金相



圖5  樣品侵蝕金相（A-牙頂裂紋100×；B-金相組織500×）



繼續抽檢委托方所送的其他樣品，結果均發現了“牙頂裂紋”，最長超過500微米，而且這些裂紋的擴展形態也符合應力腐蝕開裂的特征。

圖6  螺紋尖端裂紋（A、C-失效品；B、D-未失效品）



結 論



該螺柱在額定扭矩內斷裂的最大可能原因?yàn)椋?/span>



螺柱成型加工過程中由于加工應力的作用在螺紋尖端處形成裂紋，該裂紋在晶界間殘余應力和環境中腐蝕介質等因素的共同作用下進一步向材料內部生長，最終導致螺柱使用時在達到保證扭矩前發生脆性斷裂。



從結論看，這似乎是一起因劣質產品導致的斷裂失效的案例。實則不然。在GB/T 5779.3-2000 《緊固件表面缺陷 螺柱、螺釘和螺柱 特殊要求》中僅規定了12.9級螺柱不允許存在牙頂?shù)恼郫B和裂紋，本案例中使用的45H螺柱完全符合標準要求。另外，在圖2中不難看出該45H緊定螺柱在使用時承受了一定的拉應力，而45H緊定產品的應用特點在于其硬度，為不受拉應力產品，故本次失效屬于產品應用時的選型不當。



建議：



考慮到實際產品成本、使用場景和存放條件，推薦使用性能等級8.8級以上的緊定螺柱產品。



附相關標準條款

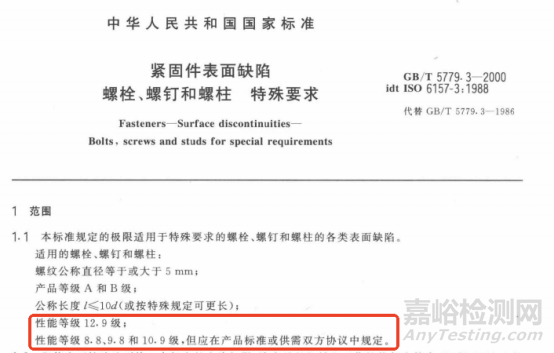

1、GB/T 5779.3-2000《緊固件表面缺陷 螺栓、螺釘和螺柱 特殊要求》1.1

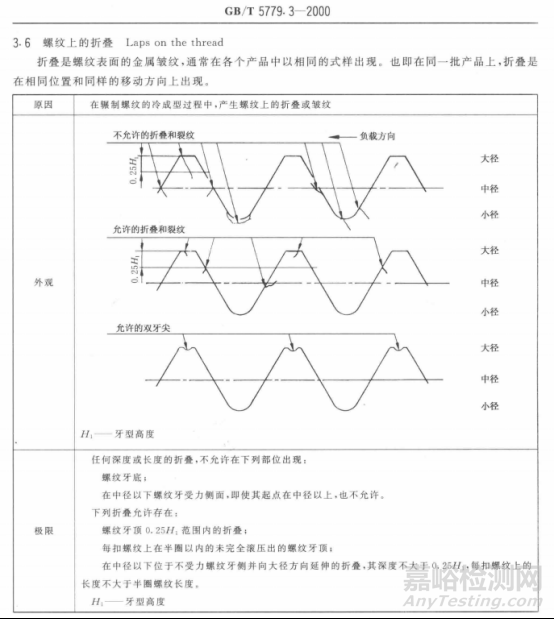

2、GB/T 5779.3-2000《緊固件表面缺陷 螺栓、螺釘和螺柱 特殊要求》3.6
