如何對芯片開展單粒子效應測試

嘉峪檢測網        2025-03-03 09:19

芯片在某些特定的使用場景下需要考慮輻射對芯片應用可靠性的影響,比如航空航天領域,那么如何對芯片開展這類的測試來確認是否滿足這些場景下的使用可靠性呢?



本文將從單粒子效應入手,以TI的一顆宇航級負載開關為例,簡單介紹單粒子效應的測試流程與方法。



1. 什么是單粒子效應



單粒子效應(SEE)包括:



1)單粒子鎖定(SEL)



2)單粒子燒毀(SEB)



3)單粒子?xùn)艠O擊穿(SEGR)



CMOS電路有SEL敏感性的潛在風險,如果由高能離子通過引起的過量電流注入足夠高,觸發寄生交叉耦合PNP和NPN雙極結構的形成(在p襯底和n阱以及n+和p+接觸之間形成),則可能發生SEL。由單粒子觸發的寄生雙極結構會形成高導電路徑(導致穩態電流,通常比正常工作電流高幾個數量級)。這種電源和地之間的電流會持續或鎖定,直到電源被移除、器件復位或器件被高電流狀態破壞。



DMOS在關閉狀態下容易受到SEB/SEGR的影響。然而,器件也在所有可能的情況下(啟用和禁用)進行了評估。SEB與SEL類似,當重離子撞擊DMOSFET的寄生BJT時發生。當具有足夠能量的重離子擊中p體時,會產生過量電荷,引起電壓降。該電壓降正向偏置寄生NPN的發射極-基極結(由N+源極、P基極區域和N漂移區域形成)。如果這種情況發生在DMOSFET處于高漏極偏置時,寄生npn BJT的二次擊穿可能發生,導致DMOS永久損壞。



當重離子擊中DMOS的頸部區域(柵極下方)時,會在氧化物和硅上產生電子-空穴對。由于DMOS的漏極到源極的正偏置場,漂移將過量電子和空穴分離。空穴被驅動到氧化物上方,而電子被傳輸?shù)铰O。氧化物上收集的空穴在柵極氧化物的另一側產生等量的電子鏡像。由于事件后的電荷注入和收集比電子-空穴對的傳輸和復合快,柵極氧化物上可能會產生電壓瞬態。如果該電壓累積高于氧化物擊穿電壓,則可能在氧化物上引起永久性損壞,導致破壞性柵極擊穿。



2. 輻射測試準備:器件和測試板準備

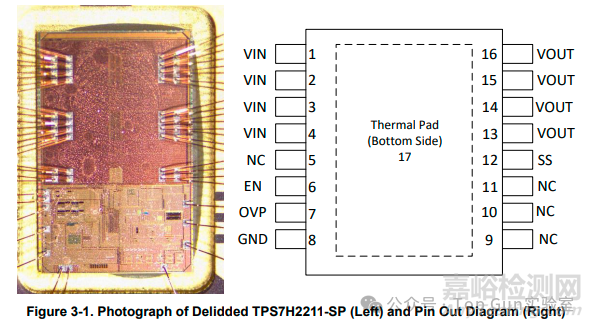

本次研究的對象是TPS7H2211-SP,它是一款航天級、4.5-V至14-V輸入、BiCMOS工藝、3.5-A負載開關。

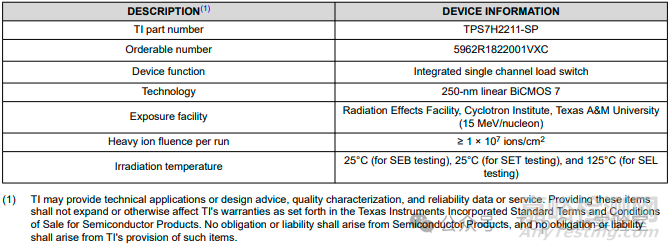

測試樣品準備

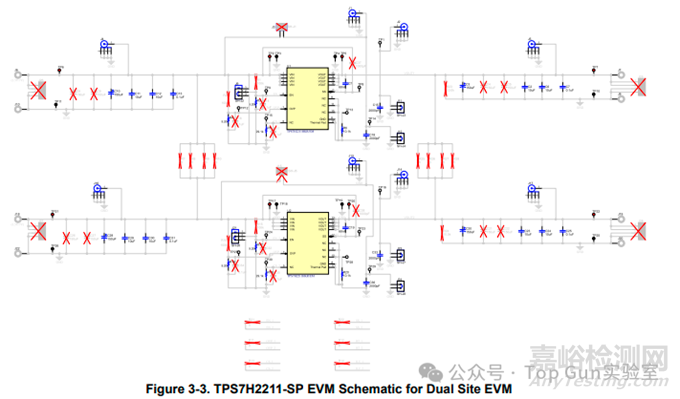

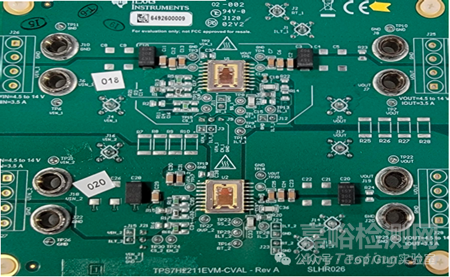

測試板準備:使用修改后的TPS7H2211EVM-CVAL評估板來評估TPS7H2211-SP在重離子下的性能和特性。用于重離子測試活動的板與官方TPS7H2211EVM-CVAL板的唯一區別是輸出電壓(VOUT

out)平面的分離。

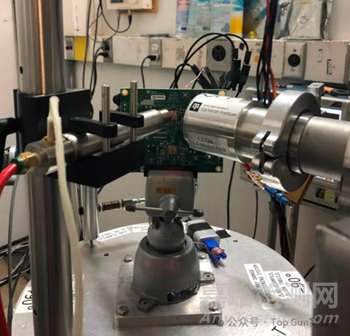

3. 輻照設施和設置

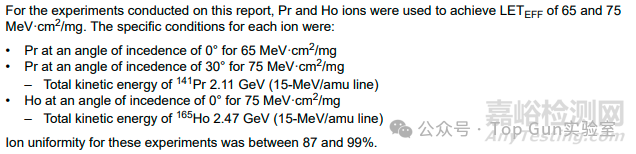

本次介紹的SEE研究使用的重離子種類由TAMU回旋加速器輻射效應設施提供,使用超導回旋加速器和先進的電子回旋共振(ECR)離子源。在使用的通量下,離子束具有良好的通量穩定性和高輻照均勻性,適用于1英寸直徑的圓形橫截面區域。







4. 測試設置和程序

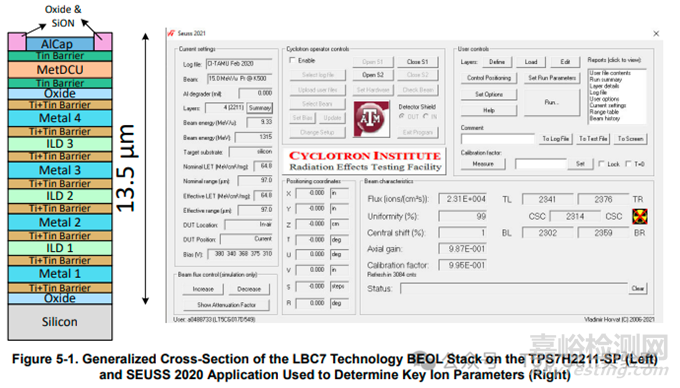

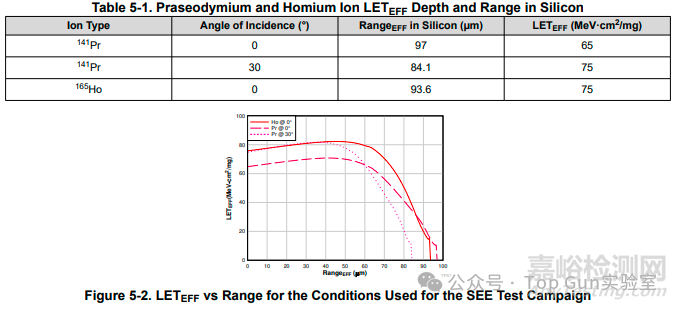

TPS7H2211-SP采用TI線性BiCMOS 7(LBC7,250-nm工藝)制造,后端(BEOL)堆棧由四層標準厚度鋁金屬組成。基于標稱層厚度,從鈍化層表面到硅表面的總堆棧高度為13.5 μm,如圖5-1所示。考慮到通過1-mil厚的Aramica束流端口窗口、40-mm空氣間隙和TPS7H2211-SP上的BEOL堆棧的能量損失,使用SEUSS 2020軟件(由德州農工大學回旋加速器研究所提供,基于最新的SRIM-2013模型)確定了硅襯底表面的有效LET、深度和離子范圍。





SEE測試在安裝在修改后的TPS7H2211EVM-CVAL上的TPS7H2211-SP器件上進行。器件電源通過J6(VIN-1in-1)和J10(GND)輸入為頂部供電,J18(VIN-2inin-2)和J22(GND)輸入為底部供電,使用N6765A精密電源和N6705機架上的4線配置。使用Chroma E-Load(電子負載)在恒定電流(CC)和恒定電阻(CR)模式下將器件加載到3.5A進行SEE測試活動。



對于SEL和SEB/SEGR,器件被供電至最大推薦工作電壓14V,并加載最大負載3.5A。對于SEB/SEGR表征,器件在啟用和禁用模式下進行了測試。通過將TP9(頂部)和TP24(底部)連接到GND來禁用器件。



使用一個National Instruments™(NI)PXIe-5162示波器卡和一個National Instruments™(NI)PXIe-5172示波器卡監控SEE事件。5172示波器用于監控和觸發VOUTout out,使用圍繞標稱輸出電壓±3%的窗口觸發。5162示波器用于監控和觸發軟啟動(SS)信號,觸發條件為VIN-0.3 V,使用上升沿/正觸發。兩個示波器都安裝在NI PXIe-1095機箱上。

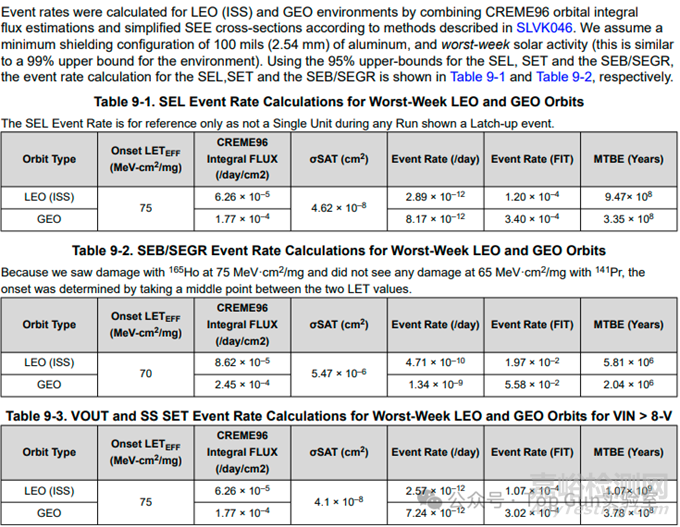

5. 測試結果示例



注:TPS7H2211-SP的總電離劑量(TID)額定值為100 krad(Si)。在SEE測試過程中,每次運行的重離子輻照劑量約為10 krad(Si)/10^7 ions/cm²。所有器件的累積TID暴露量控制在100 krad(Si)的額定值以下。
