開路電壓（OCV）法是用來估算電池荷電狀態SOC的主要方法之一，探索研究LFP電池的SOC-OCV曲線非常重要。目前研究集中于SOC-OCV曲線的精準化標定及部分影響因素探究，關于活性材料、容量衰減、摻硅、補鋰等對OCV曲線的影響報道不多，且較少去解釋磷酸鐵鋰/石墨電池OCV曲線在60%SOC 附近的電壓階躍原因以及曲線形狀與磷酸鐵鋰、石墨的關系。



LFP/石墨電池的OCV曲線是由正極和負極鋰離子嵌入脫出共同作用形成的?；诒狙邪l(fā)組積累的數據，本文詳細匯總了磷酸鐵鋰和石墨活性材料、方型和軟包電池類型、SOC調節方向、SOC調節后靜置時間、電池容量衰減（存儲和循環）、負極摻硅及預鋰化對SOC-OCV曲線的影響。



1. 實驗部分

1.1 實驗電池

實驗所用磷酸鐵鋰電池為聚合物軟包電池或方型鋁殼動力電池。聚合物軟包電池尺寸為3.0mm*62mm*85mm，容量約為2.2Ah。方型鋁殼動力電池尺寸為60mm*220mm*112mm，容量為172Ah。



1.2 性能測試

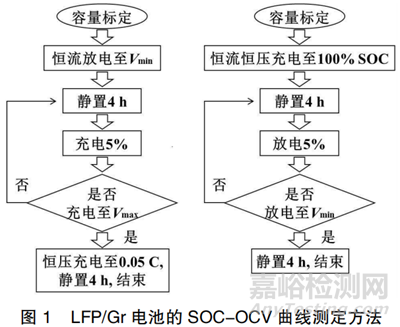

LFP/Gr電池的SOC-OCV曲線測定方法如圖1所示，調節SOC所用電流為0.33C。根據SOC調節是用充電，還是放電，可分為充電SOC-OCV曲線和放電SOC-OCV曲線，調節SOC后，無特殊說明則靜置4h去極化，電池的OCV可達到相對穩定。



2. 結果與分析

2.1 LFP/Gr電池SOC-OCV曲線

LFP/Gr電池的SOC-OCV曲線是由相應SOC的LFP和Gr共同作用的結果。隨著SOC的提高，LFP逐步脫鋰，向磷酸鐵（FePO4）相轉變；而Gr逐步嵌鋰，經石墨層間化合物L(fēng)iC36、LiC24、LiC12等逐漸向LiC6相轉變。SOC-OCV曲線是正極和負極脫出、嵌入鋰離子，發生相轉變的宏觀表現。

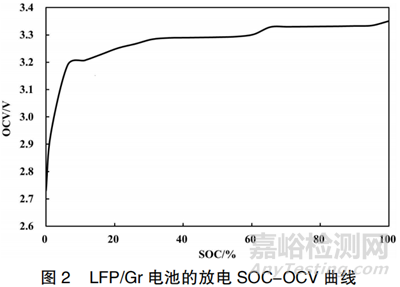

從圖2和表1可見，LFP/Gr軟包電池從0%SOC空電到100%SOC滿電，OCV從2730mV增加到3355mV，增長625mV。LFP/Gr軟包電池的SOC-OCV曲線可分成5個區間段：1）0～32%SOC，OCV變化大，增長559mV，占0～100%SOC區間OCV變化的89.44%；2）32～55%SOC，OCV進入第1個電壓平臺，變化較小，僅增長4mV，占比0.64%；3）55%～65%SOC，OCV發生階躍，變化交大，增長36mV，占比5.76%；4）65%～95%SOC，OCV處于第2個電壓平臺，變化較小，僅增長5mV，占比0.80%；5）95%～100%SOC，OCV增長21mV，占比3.36%。

2.2 活性材料的影響

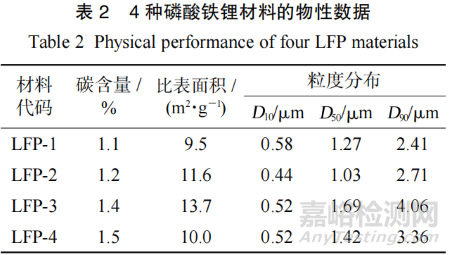

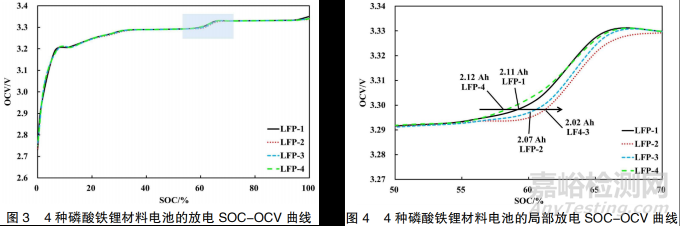

4種磷酸鐵鋰（LFP-1、LFP-2、LFP-3和LFP-4） 的物性數據如表2所示，磷酸鐵鋰材料容量發揮高低受到碳含量、比表面積及粒度分布等的影響，4款材料做成的電池容量分別為2.11、2.02、2.07和2.12Ah，其放電SOC-OCV曲線如圖3所示。

由圖3可見，4種材料對SOC-OCV曲線整體影響不大，這是因?yàn)镺CV與磷酸鐵鋰材料本征特性相關，與材料制備廠家關系較小，但從50%～70%SOC區間的局部曲線（圖4）可見，在OCV階躍處，從左向右，依次為L(zhǎng)FP-4→LFP-1→LFP-3→LFP-2。這是因?yàn)椴煌瑥S家制備的材料參數無法完全相同，從而引起材料脫嵌鋰特性不同，克容量發揮產生差異。從電池25℃、0.33C放電容量可見，OCV曲線與電池容量有對應關系：LFP-4（2.12Ah）→LFP-1（2.11Ah）→LFP-3（2.07Ah）→LFP-2（2.02Ah），即隨著磷酸鐵鋰活性材料克容量發揮的降低，SOC-OCV曲線向右移動。

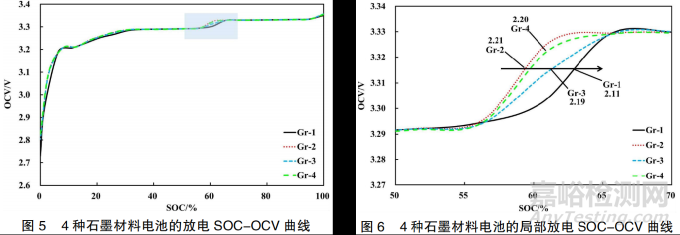

在電池中，負極石墨活性材料也可影響到電池容量，因此對比了石墨為單一變量的軟包裝電池的放電SOC-OCV曲線 。由圖5可知， 石墨材料（Gr-1、Gr-2、Gr-3和Gr-4）同樣可對50%～70%SOC區間的OCV曲線產生影響。在OCV階躍處，從左向右，依次為Gr-2→Gr-4→Gr-3→Gr-1，其與電池容量也存在對應關系（圖6）：Gr-2（2.21Ah）→Gr-4（2.20Ah）→Gr-3（2.19Ah）→Gr-1（2.11Ah）。

電池容量的大小，反應了磷酸鐵鋰材料脫出鋰離子及石墨材料嵌入鋰離子數量的多少，從而活性材料所處的相態有所差異，對正極和負極的電位產生影響，造成電池在同等SOC下的OCV不同。此外，在50%～70%SOC區間，不論磷酸鐵鋰材料，石墨材料如何變換，均會產生OCV的階躍，說明這是LFP/Gr電池體系的本征特性。

2.3 電池類型及SOC調節方向

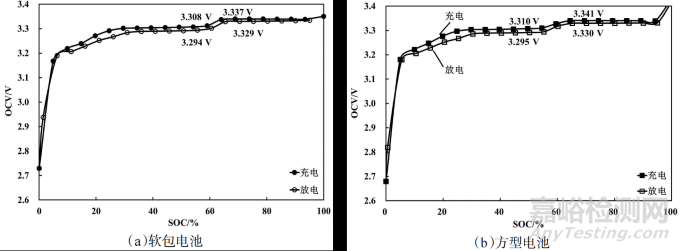

圖7展示了軟包裝電池和方型鋁殼磷酸鐵鋰動力電池的充電和放電SOC-OCV曲線，可見兩者的SOC-OCV曲線幾乎相同，說明受電池類型的影響很小。充電SOC-OCV曲線比放電SOC-OCV曲線略高，這與充放電過程鋰離子脫嵌動力學有關，電壓遲滯效應的存在，導致放電OCV小于真實的OCV值，充電OCV高于真實的OCV值。此外，在50%～70%SOC區間，方型動力電池OCV的階躍與軟包裝電池一致，均為30～40mV，且與SOC調節方向關系不大。

圖 7 充電和放電 SOC-OCV 曲線

2.4 靜置時間

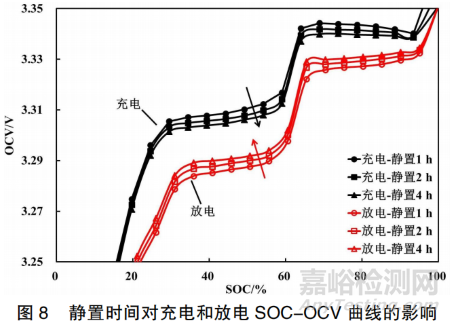

電壓遲滯效應的存在，還在充電和放電SOC-OCV曲線與調整SOC后的靜置時間關聯性上有體現。從圖8可見，靜置時間由1h增至2h，再增至4h，隨靜置時間延長，濃差極化逐漸消除，充放電OCV曲線逐漸靠近，遲滯電壓逐漸減小，趨于重合。

2.5 存儲衰減

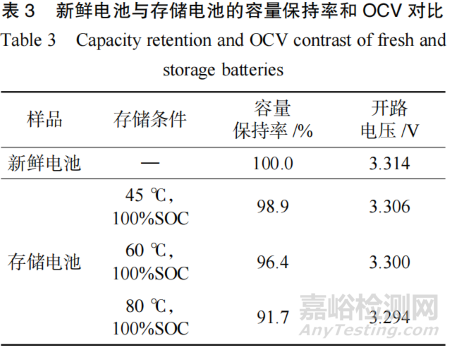

電池內的活性鋰離子數量可對SOC-OCV曲線能夠產生影響，電池經過存儲后，容量發生衰減，活性鋰離子數量減少，因此也會對電池的SOC-OCV曲線產生影響。從表3中可見，45、60和80℃存儲后電池的容量保持率分別為98.9%、 96.4%和91.7%，與60%SOC的OCV大小相對應，即容量保持率越高，60%SOC的OCV越大。

由圖9可知，相比新鮮電池，高溫存儲后，50%～70%SOC區間的SOC-OCV曲線向右移動，其他SOC的OCV變化不大，但呈現降低趨勢。這是因?yàn)楦邷卮鎯?chǔ)造成電池活性鋰離子數量減少，同等SOC下，負極中嵌入的鋰離子數量減少，負極電位升高，因此同等SOC下OCV降低，導致曲線向右移動。

2.6 循環衰減

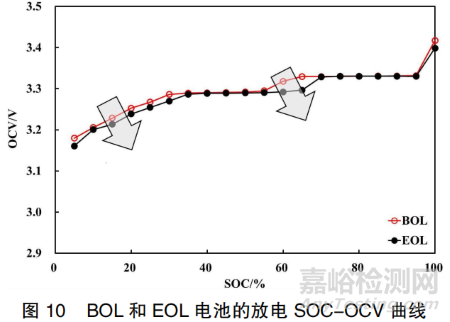

電池經過充放電循環后，活性鋰離子數量降低，容量發生衰減，壽命初期（BOL）與壽命末期（EOL）電池的SOC-OCV曲線如圖10所示。與存儲相似，EOL電池容量衰減，其SOC-OCV曲線向右移動，SOC≤35%時，OCV呈現較明顯的降低趨勢。OCV在55%～70%SOC時，OCV大幅降低，如60%和65%SOC處，BOL和EOL電池的OCV分別相差26mV和33mV，這主要是由于EOL電池容量衰減降低，相同SOC態下負極石墨嵌鋰相比BOL電池減少，因此負極所處的電位較高，引起OCV數值降低，由此導致EOL電池負極電位下降比BOL電池滯后，BOL電池幾乎完成OCV階躍時，EOL態電池才開始發生OCV的階躍。

2.7 負極摻硅

石墨是插嵌型層狀負極材料，而硅負極在脫嵌鋰時發生合金化和去合金化反應，屬于合金型負極材料；硅負極材料理論比容量可高達3580mAh/g，脫嵌鋰電位為0.4V，比石墨略高。因此在傳統石墨負極中摻雜部分硅負極材料，可能對電池的SOC-OCV曲線產生影響。

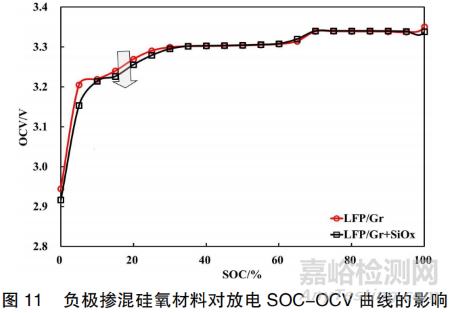

圖11展示了LFP/Gr和LFP/Gr+SiO2種電池體系的放電SOC-OCV曲線。從圖11中可見，負極中加入2.5份硅氧材料后，對30%SOC以下的OCV影響較大，呈降低趨勢，這主要是因?yàn)榈蚐OC下嵌鋰產生的Li2Si2O5、Li2SiO3和Li4SiO4引起了負極電位的升高。



2.8 負極預鋰化

從上述可見，活性材料容量發揮低、存儲衰減、循環衰減及負極加入硅氧材料，使得負極電位升高，造成電池的SOC-OCV曲線向右移動或局部OCV明顯降低。那么如果將負極進行預鋰化，降低負極的電位，電池的SOC-OCV曲線應該向左移動。

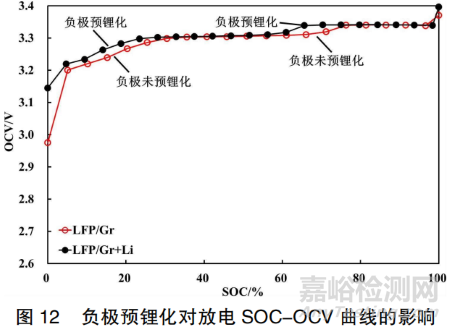

圖12為L(zhǎng)FP/Gr和LFP/Gr+Li 2種電池體系的放電SOC-OCV曲線。可見，SOC≤30%時，電池OCV得到明顯提升，尤其是0%SOC，這是因?yàn)樨?fù)極補鋰后，放電至0%SOC 時，負極中仍然儲存著一部分活性鋰離子，負極的電位相對較低，因此電池的OCV較高。此外，負極補鋰后，在60%～75%SOC階段，更早的發生相轉變，OCV的階躍提前出現，曲線向左移動。



2.9 扣電分析

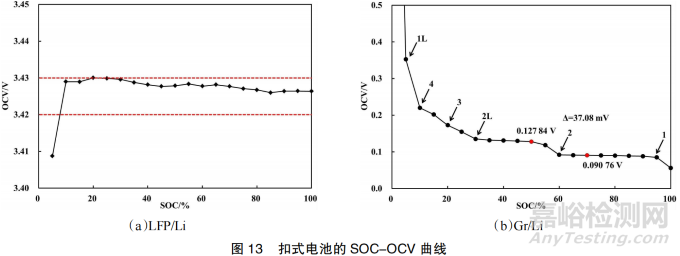

為了區分全電池的SOC-OCV曲線與正極、負極之間的相關性，分別制備了LFP/Li、Gr/Li的扣式電池，測定其SOC-OCV曲線見圖13。正極鋰離子脫出后，磷酸鐵鋰向磷酸鐵轉變，從圖13(a)可見，SOC≥10%SOC時，正極電位變化較小，OCV在10mV以內波動。

負極鋰離子嵌入后，石墨向石墨層間化合物轉變，形成LiC24、LiC12、LiC6等，從圖13(b)可見，5%SOC附近形成1L階，10%SOC附近形成4階，20% SOC附近形成3階，30%SOC附近形成2L階，60%SOC附近形成2階，95%SOC附近形成1階，在 SOC≤30%時，鋰離子的嵌入引起負極電位大幅波動，在50%～70%SOC之間也有37.08mV的波動，與全電池在此處的OCV階躍電壓相吻合。因此，LFP/Gr全電池的SOC-OCV曲線主要受負極電位變化的影響，與正極磷酸鐵鋰的電位變化關系較小。這是因?yàn)榱姿徼F鋰的脫嵌鋰反應是多相反應，根據吉布斯相律，其半電池自由度為0，因此其OCV不隨SOC態而變化。



2.10 電池解剖分析

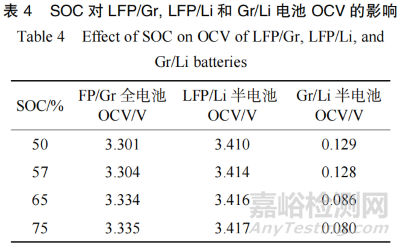

電池在荷電態50%～75%SOC將發生OCV 階躍，因此將4支電池分別調整至50%SOC、57%SOC、65%SOC和75%SOC，以此觀察發生OCV階躍時負極片的電位、顏色及厚度變化。如表4所示，LFP/Gr全電池的電壓在57%SOC到65%SOC發生了30mV的OCV階躍。

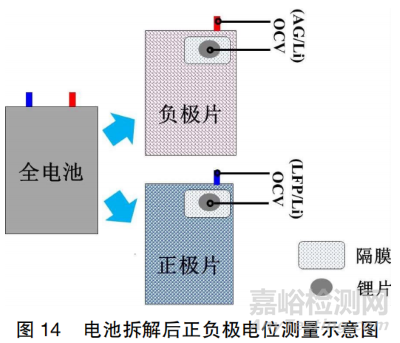

將全電池拆解，如圖14所示，實時測量了LFP/Li半電池和Gr/Li半電池OCV。如表4所示，Gr/Li 半電池OCV明顯降低，約42mV，而LFP/Li半電池的OCV僅變化2mV，因此表明SOC引起負極變化，是導致此處OCV發生階躍的主要原因。

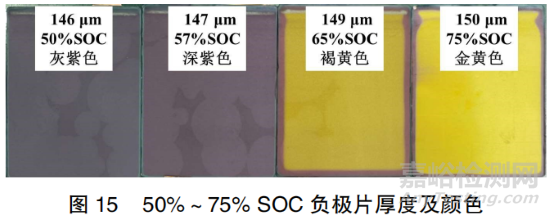

圖15是50%～75%SOC負極片的厚度及顏色變化。從圖15中可見，隨SOC提高，極片顏色由黑紫色→深紫色→深黃色→金黃色轉變，極片厚度略微增加。全電池由57%SOC到65%SOC發生OCV階躍后，除負極片邊緣外，大部分極片顏色由深紫色轉變?yōu)樯铧S色，厚度僅變化2um，說明此時石墨層間化合物的轉變對石墨層間距的影響不大。



3. 結論

全電池OCV大小由材料屬性決定，不受電池類型（方型電池、軟包電池）影響。不同種類的磷酸鐵鋰和石墨活性材料，因其實際容量發揮差異，會引起全電池初始容量不同，從而可對全電池的SOC-OCV曲線產生影響。OCV曲線受SOC調節電流方向（放電、充電）影響，因電壓遲滯效應，放電SOC-OCV曲線低于充電SOC-OCV曲線，但隨著調節SOC后靜置時間增加，極化消除，兩者趨向重合。



存儲或充放電循環可引起電池容量衰減，從而使得SOC-OCV曲線向右移動。負極摻混硅氧材料，負極電位升高，使SOC-OCV曲線向右移動，而負極使用鋰帶預鋰化，負極電位降低，反而使得SOC-OCV曲線向左移動。全電池SOC-OCV曲線主要由負極決定，60%SOC附近OCV發生約35mV的階躍，主要源于負極石墨嵌鋰相轉變，與磷酸鐵鋰關系較小。



文獻參考：劉伯崢,孫馨怡,董世佳,等.磷酸鐵鋰電池開路電壓曲線特性分析[J].能源研究與管理, 2023, 15(1):7.
