一.前言

電子技術的進步發展使我們的生活中充滿著形形色色的電子產品，LCD顯示屏便是其中之一。它被廣泛應用在手機、電腦、儀表、控制器等產品上，目前主流的LCD顯示接口為RGB、LVDS、MIPI和HDMI。

而信號的傳輸阻抗是需要重點考慮的一個方面，特別是差分信號和高速率傳輸信號。如果信號能做好阻抗匹配，不僅可以使信號在傳輸線上平穩地傳輸，減少反射現象，提高信號的完整性和準確性，也可防止產生噪聲干擾。

二.阻抗匹配

阻抗匹配是指負載阻抗與激勵源內部阻抗互相適配，得到最大功率輸出的一種工作狀態。

HDMI、LVDS、FPD-Link接口等高速數字接口都有嚴格的阻抗控制要求。通過使用特定的傳輸線結構（如微帶線、帶狀線）和控制 PCB 布線的參數，可以實現特性阻抗的匹配，確保高速數字信號的穩定傳輸。

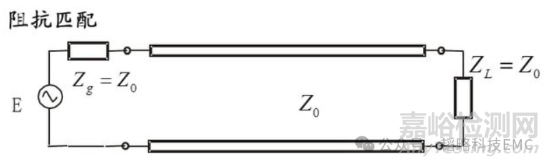

圖1 阻抗匹配

【阻抗匹配的作用】：提高信號傳輸速率

1.減少串?dāng)_；

2.減少信號反射；

3.保證系統的穩定性和可靠性；

4.滿足高速信號傳輸標準和需求。

【阻抗匹配實現方法】：

1.變壓器匹配；

2.串聯 / 并聯電阻匹配；

3.調整傳輸線特性阻抗。

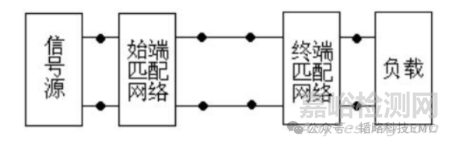

圖2 阻抗匹配的方法

三.案例分析整改

從圖4中的測試數據可知問題點是時鐘的倍頻超標嚴重，根據測試數據中的時鐘干擾可得出超標的基頻約為73.75MHz，通過頻譜儀去查找超標時鐘源頭，排查判定為顯示屏差分信號的時鐘問題。

整改措施如下，在負載端差分信號之間并聯100歐電阻，措施如下圖所示：

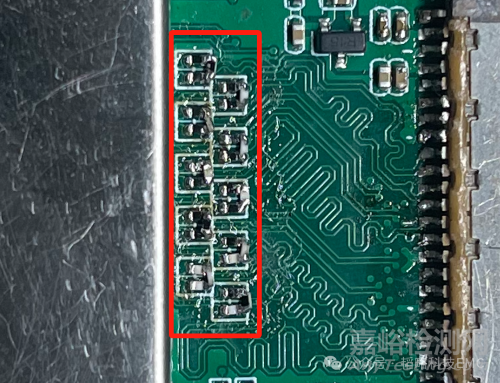

圖3 實際整改措施圖片

加上并聯電阻形成阻抗匹配后，再去看數據變化，根據測試數據可知，阻抗匹配可很大程度改善RE輻射效果，噪聲降幅最大降幅達14db，如下圖所示：

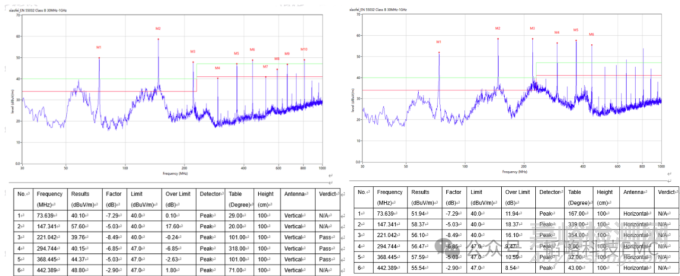

圖4 整改前的RE測試數據

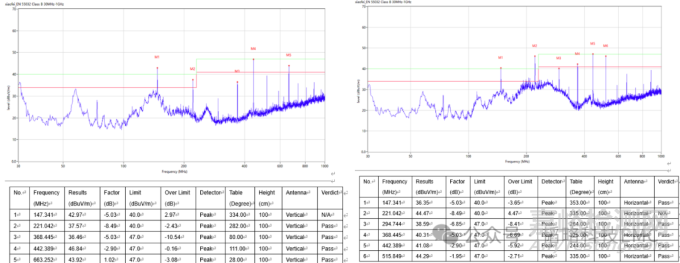

圖5 整改后的RE測試數據

四.總結

阻抗匹配是高速信號的一大重要點，阻抗不匹配會導致串?dāng)_，不僅會對信號完整性產生影響，也會對整個PCB形成噪聲干擾，導致機器的輻射干擾超標，使其過不了EMI的測試標準。

高速率傳輸電路必須考慮其阻抗匹配問題，只有實現了輸出阻抗與負載阻抗“完美”的匹配，才能實現信號的無反射傳輸，實現最大功率化利用。
