中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

【研究背景】

在全固態(tài)鋰離子電池（All-Solid-State Li-ion Batteries, ASSLB）的賽道中，以石榴石結(jié)構(gòu)（Garnet-type）的Li7La3Zr2O12（LLZO）為代表的新一代固態(tài)電解質(zhì)材料正受到廣泛關(guān)注。傳統(tǒng)液態(tài)電解質(zhì)在安全性和能量密度上存在天花板：可燃性的有機電解液在高能鋰電池體系中潛藏安全隱患，同時液態(tài)體系在高壓、寬溫域和長壽命要求下難以滿足下一代儲能器件的苛刻條件。相比之下，固態(tài)電解質(zhì)材料有望從根本上改善電池安全性，并在高能密度和長循環(huán)壽命方向上實現(xiàn)突破。石榴石型LLZO以其高化學(xué)穩(wěn)定性、寬電化學(xué)窗口以及在室溫下可達(dá)0.1~1mS/cm量級的離子電導(dǎo)率而受到青睞。



然而，要讓LLZO在實際產(chǎn)業(yè)中發(fā)揮出最大潛能，必須有效解決其制備過程中的相穩(wěn)定性問題。LLZO有立方相和四方相兩種晶型，其中立方相通常表現(xiàn)出更高的鋰離子導(dǎo)電性能，但要在常規(guī)燒結(jié)與處理條件下穩(wěn)定獲得高純度立方相并不容易。這一難題的核心在于結(jié)構(gòu)中鋰含量與氧空位的精確調(diào)控，而通過摻雜（如Al、Ga、Nb、Ta等元素）優(yōu)化Li/La/Zr原子配比與晶格缺陷結(jié)構(gòu)，是當(dāng)前行業(yè)內(nèi)非?；钴S的研究方向。



本研究聚焦于不同摻雜策略對立方LLZO電解質(zhì)性能的影響。從論文摘要和引言中可見，研究者不僅嘗試了特定元素（例如Al）的不同含量摻雜，而且對比整理了文獻(xiàn)中其它元素（如Ga、Nb、Ta等）摻雜結(jié)果。這使我們可以借此分析摻雜元素與鋰含量、晶格參數(shù)、離子遷移能壘和電導(dǎo)率之間的內(nèi)在關(guān)聯(lián)。在產(chǎn)業(yè)層面，如果能通過精細(xì)摻雜策略獲得穩(wěn)定、高導(dǎo)的立方LLZO，將為下一代固態(tài)電池核心材料開發(fā)提供有力支撐，顯著提升固態(tài)電池能量密度與安全性，對電動汽車、儲能電站、高端消費電子等領(lǐng)域的技術(shù)升級意義重大。



總而言之，該研究的背景價值在于：通過對LLZO材料中多種摻雜策略的系統(tǒng)研究，探索其穩(wěn)定立方相、提高離子電導(dǎo)率和優(yōu)化材料微結(jié)構(gòu)的關(guān)鍵要素，為實際應(yīng)用中的材料工程設(shè)計提供明確的技術(shù)路徑和理論依據(jù)。



【結(jié)果與討論】

1、實驗方法概覽與材料制備路線

在“結(jié)果與討論”的開篇，論文首先介紹了所選用的LLZO基礎(chǔ)組成體系和摻雜元素的變化范圍。研究團(tuán)隊重點圍繞Li(La(x)Al(y))Zr2O(12)（下文簡稱Al-LLZO）展開，比較Al含量從0.2到0.4摩爾比例變化對材料結(jié)構(gòu)和性能的影響。同時，文中也引用大量文獻(xiàn)數(shù)據(jù)，對比Ga、Nb、Ta等元素?fù)诫s的LLZO體系，以建立更完整的行業(yè)坐標(biāo)。



實驗條件與路線要點：



基礎(chǔ)路線：采用固相反應(yīng)（Solid-State Reaction, SSR）法制備LLZO粉體，并在后續(xù)高溫?zé)Y(jié)（約1200℃）中得到致密化的陶瓷電解質(zhì)片。



摻雜方法：通過在前驅(qū)體材料中引入Al2O3等含鋁前體，利用熱處理促進(jìn)Al離子嵌入LLZO晶格中。



分析技術(shù)：使用X射線衍射（XRD）分析相組成與晶格參數(shù)；掃描電子顯微鏡（SEM）及能譜（EDX）表征微觀形貌與元素分布；固態(tài)核磁共振（NMR）探討Al的局域配位環(huán)境；交流阻抗譜（EIS）測定電導(dǎo)率和界面電阻信息。



通過這樣的實驗設(shè)計，可在微觀結(jié)構(gòu)（如晶格參數(shù)、二次相分布）與宏觀性能（離子電導(dǎo)率、激活能）之間建立關(guān)聯(lián)，從而闡明不同摻雜策略對材料電化學(xué)性能的根本作用機制。

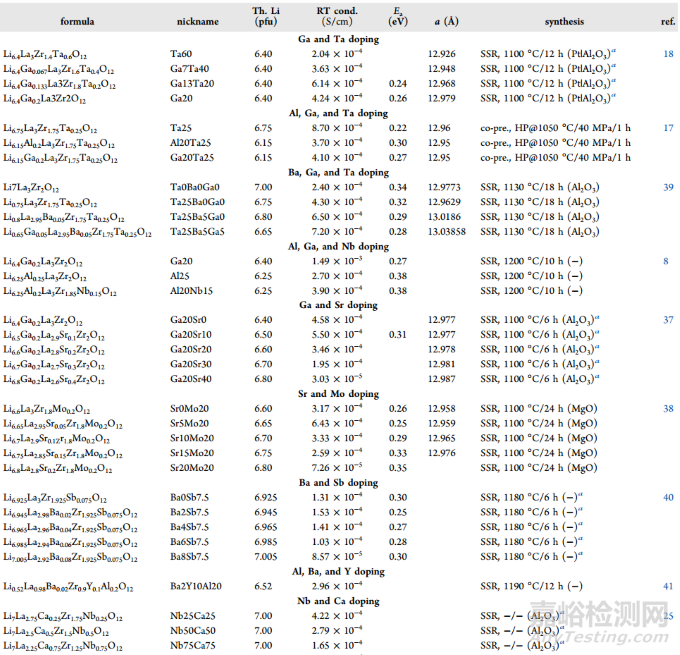

圖1：摻雜 LLZO 的總電導(dǎo)率和活化能，僅部分展示，詳情見全文。



2、相組成與晶格結(jié)構(gòu)

研究首先聚焦于材料在900℃預(yù)燒結(jié)（calcined）與1200℃燒結(jié)（sintered）后相組成的變化。XRD分析表明，對于Al含量在0.2~0.4范圍內(nèi)變化的AlLLZO，獲得的主相均為立方相LLZO。當(dāng)Al含量適中（如Al=0.2~0.3）時，晶體結(jié)構(gòu)更接近理想立方相，XRD圖譜中四方相或其他第二相反射峰的強度大幅降低。然而，當(dāng)Al含量偏高（接近0.4）時，研究發(fā)現(xiàn)樣品中出現(xiàn)La2Zr2O7一類的副相峰。這意味著過量Al摻雜并不一定進(jìn)一步提高電導(dǎo)率，相反可能因微結(jié)構(gòu)失配引入新的相界面，降低材料總體導(dǎo)電性能。



進(jìn)一步，作者通過精確測定XRD主峰位置，提取晶格常數(shù)（lattice parameter）并與理論Li含量進(jìn)行關(guān)聯(lián)分析。隨著Al含量升高，晶格常數(shù)略有縮小，這一變化表明Al3+離子進(jìn)入晶格位點后，對整體晶格微結(jié)構(gòu)產(chǎn)生輕微壓縮效應(yīng)。這種微結(jié)構(gòu)變化有助于理解離子擴散通道尺寸與離子遷移能壘之間的關(guān)系。



圖2：不同Al（Li7−3xLa3Zr2AlxO12, x=0.2−0.4）含量的煅燒（900℃）和燒結(jié)（1200℃）LLZO粉末的XRD譜圖。



3、顯微結(jié)構(gòu)與成分分布



為了厘清Al在材料中的分布，論文利用SEM截面觀察與EDX分析手段。當(dāng)Al含量較低（如Al=0.2~0.3）時，Al元素在基體晶粒中分布均勻，晶粒大小適中且顆粒間孔隙度低，表明良好的燒結(jié)致密度。當(dāng)Al含量逐步升高到0.35甚至0.4時，發(fā)現(xiàn)局部區(qū)域出現(xiàn)Al富集相。這些富集區(qū)往往伴隨晶粒尺寸分布不均與局部孔隙產(chǎn)生，可能增大晶粒邊界阻抗，導(dǎo)致整體離子傳輸路徑不暢。



SEM微觀圖（如圖X）顯示低Al摻雜時陶瓷片呈淺色均勻分布，高Al摻雜樣品中則出現(xiàn)局部深色或異質(zhì)結(jié)構(gòu)區(qū)。這些差異為后續(xù)討論“離子導(dǎo)電路徑被何種微結(jié)構(gòu)因子阻斷”提供了直觀證據(jù)。

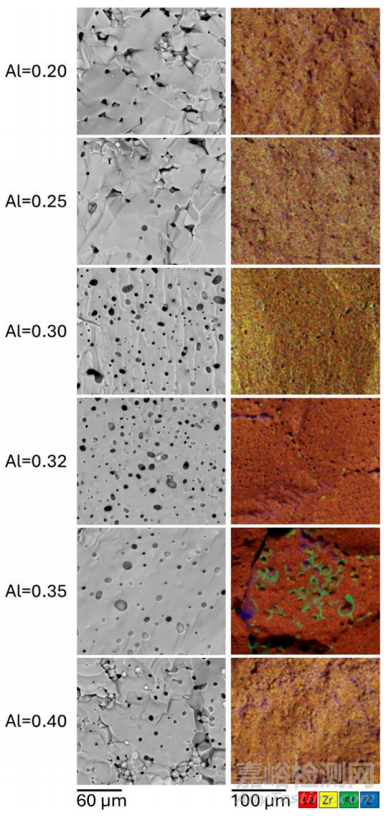

圖3：不同Al含量（Li7−3xLa3Zr2AlxO12, x=0.20−0.40）的燒結(jié)LLZO球團(tuán)的截面SEM（左）和EDX顯微照片（右）。EDX元素映射的顏色代碼：La（紅色）、Zr（黃色）、Al（綠色）和O（藍(lán)色）。



4、固態(tài)NMR與Al局域配位環(huán)境



為了進(jìn)一步理解Al在晶格中的確切占位和化學(xué)環(huán)境，作者使用27Al和7Li固態(tài)NMR技術(shù)。結(jié)果顯示，對于不同Al摻雜含量的LLZO樣品，NMR峰位與線形存在微妙變化。例如，在Al含量較低時，Al主要呈現(xiàn)四面體配位環(huán)境，對應(yīng)結(jié)構(gòu)中受高度對稱性的點位。當(dāng)Al增加后，NMR信號中出現(xiàn)額外峰肩，說明部分Al原子以略有扭曲的局部環(huán)境存在。這些改變表明Al的嵌入位置、局部對稱性和晶格扭曲程度與摻雜量密切相關(guān)，也暗示了離子擴散路徑中勢壘高度的微調(diào)。



NMR結(jié)果與XRD和SEM的結(jié)論共同描繪出一幅圖景：適量Al摻雜可將LLZO晶格調(diào)整至高對稱、低阻礙的離子通道結(jié)構(gòu)，但過量Al引發(fā)的局部偏析和配位環(huán)境破壞，可能對離子傳輸產(chǎn)生不利影響。



圖4：(a)不同Al含量（Li7−3xLa3Zr2AlxO12, x=0.2−0.4）燒結(jié)LLZO球團(tuán)的6Li和27Al MAS光譜。點表示從峰值11.6 ppm開始旋轉(zhuǎn)的邊帶。#號表示一個未識別的峰值。



5、電導(dǎo)率與離子遷移特性分析



論文的關(guān)鍵亮點是對離子電導(dǎo)率及其與摻雜元素的系統(tǒng)關(guān)聯(lián)分析。通過EIS測量，作者獲得了一系列Al-LLZO在室溫下（25℃）的離子電導(dǎo)率數(shù)據(jù)，以及不同Al含量下的激活能（Activation Energy, Ea）。如下為本研究和相關(guān)文獻(xiàn)數(shù)據(jù)的對照整理：



當(dāng)Al含量在約0.2~0.3時，立方相LLZO的室溫離子電導(dǎo)率可穩(wěn)定達(dá)到約1mS/cm左右。這對于固態(tài)電解質(zhì)而言已相當(dāng)優(yōu)異，使材料具備實用化潛力。



然而，當(dāng)Al含量進(jìn)一步提升至0.35~0.4時，電導(dǎo)率不增反降，回落至約0.1mS/cm水平。這一數(shù)據(jù)轉(zhuǎn)折清晰地印證了此前結(jié)構(gòu)表征的推斷：過量Al會破壞離子擴散通道的連續(xù)性與均一性。



將本研究結(jié)果與文獻(xiàn)中Ga、Nb、Ta等離子摻雜結(jié)果對比可發(fā)現(xiàn)：不同摻雜元素策略雖均能穩(wěn)定立方相，但其最佳摻雜濃度窗口存在明顯差異。以Ga、Ta為例，合適的摻雜量往往使電導(dǎo)率穩(wěn)步提升，部分甚至達(dá)到1mS/cm以上；但一旦偏離最佳范圍，電導(dǎo)率便迅速下滑。



激活能Ea的變化同樣值得關(guān)注。激活能是表征離子跨格點遷移所需能量的參數(shù)—激活能越低，離子擴散越輕松。對于Al-LLZO體系，適中Al摻雜量既能保持高立方相穩(wěn)定性，又可在一定程度上降低遷移能壘，從而達(dá)到平衡的高電導(dǎo)率表現(xiàn)。反之，當(dāng)Al過量時，局部相變與晶格扭曲會抬高能壘，使離子擴散更加困難。



圖5：不同摻雜量對離子電導(dǎo)率的影響。



6、綜合討論：不同摻雜策略的作用機理與行業(yè)意義



立方相穩(wěn)定與Li空位濃度調(diào)控：

摻雜元素（如Al3+）通過替代特定晶位，引入電荷補償機制，從而影響LLZO中Li離子分布和Li空位濃度。適量摻雜形成穩(wěn)定立方相，使Li+在三維網(wǎng)絡(luò)中有足夠連通通道，從而顯著提高離子電導(dǎo)率。但若摻雜過度，電荷補償失衡及副相出現(xiàn)會導(dǎo)致空位分布不均、離子路徑受阻。



晶格參數(shù)與導(dǎo)電性關(guān)聯(lián)：

研究顯示，不同摻雜策略下的晶格參數(shù)變化與理論Li含量、離子遷移激活能有內(nèi)在關(guān)聯(lián)。當(dāng)晶格稍有收縮或擴張，Li+在八面體或四面體位點間的躍遷速率就會受到影響。理想狀態(tài)下，需在晶格參數(shù)、Li含量和缺陷化學(xué)之間找到最佳平衡點。



行業(yè)應(yīng)用參考：

對固態(tài)電解質(zhì)研發(fā)而言，此研究的啟示在于：摻雜并非越多越好，關(guān)鍵在于找到合適的摻雜窗口，確保立方相穩(wěn)定的同時為離子擴散提供低勢壘路徑。

面對大規(guī)模產(chǎn)業(yè)化需求，研發(fā)人員可以從該研究中汲取經(jīng)驗：



首先，可通過小范圍梯度增加摻雜量進(jìn)行篩選，不必盲目追求高摻雜濃度。

其次，結(jié)合NMR、XRD和EIS等多維度表征手段，深入剖析摻雜離子占位與局域環(huán)境，不僅關(guān)注表觀電導(dǎo)率值，更要理解微結(jié)構(gòu)和缺陷化學(xué)原因。

同時，與文獻(xiàn)中Ga、Nb、Ta等摻雜元素對比，有助于選定最適合特定工業(yè)生產(chǎn)路線和性能要求的摻雜元素組合。

局限性與潛在改進(jìn)方向：

需要指出，盡管Al摻雜在穩(wěn)定立方相與提升電導(dǎo)率方面已有顯著成效，但仍存在一些技術(shù)局限。例如，高Al含量導(dǎo)致的副相與微結(jié)構(gòu)畸變問題仍然難以完全規(guī)避；此外，不同摻雜元素之間的協(xié)同作用、復(fù)合摻雜策略、燒結(jié)工藝優(yōu)化和界面工程手段（如引入中間層改善電極-電解質(zhì)界面）尚有待進(jìn)一步研究。未來的工作可能包括：



從理論計算層面優(yōu)化摻雜元素與濃度匹配，以確定具有更低激活能和更高結(jié)構(gòu)穩(wěn)定性的配方。

引入快速燒結(jié)、等離子燒結(jié)（SPS）或熱等靜壓（HIP）等新工藝，獲得更高致密度和均勻微結(jié)構(gòu)，從而進(jìn)一步提升離子傳輸性能。

與電極材料界面優(yōu)化相結(jié)合，實現(xiàn)在全電池層面顯著提升能量密度和循環(huán)壽命。

通過這些討論點的系統(tǒng)分析，我們可以得出結(jié)論：找到恰當(dāng)?shù)膿诫s策略，對于發(fā)揮LLZO固態(tài)電解質(zhì)在ASSLB中的潛力至關(guān)重要。



【總結(jié)】

本研究深入考察了不同摻雜策略——尤其是Al摻雜量變化——對立方相LLZO固態(tài)電解質(zhì)晶體結(jié)構(gòu)、微觀形貌和離子傳輸性能的影響。綜合前文分析，可以得出以下核心結(jié)論：



立方相穩(wěn)定與合適摻雜區(qū)間：

通過控制Al摻雜量在適中范圍（約0.2~0.3）內(nèi)，可有效穩(wěn)定立方相LLZO結(jié)構(gòu)，顯著提高室溫離子電導(dǎo)率，達(dá)到約1mS/cm的優(yōu)異水平。這為立方相LLZO在下一代全固態(tài)電池應(yīng)用中奠定了堅實基礎(chǔ)。



過量摻雜的負(fù)面效應(yīng)：

當(dāng)Al摻雜量過高（如0.4），材料中會出現(xiàn)副相并導(dǎo)致微結(jié)構(gòu)不均勻，從而降低離子擴散通道的連貫性和有效性，導(dǎo)致電導(dǎo)率下降。



微結(jié)構(gòu)表征與機理解析：

XRD、SEM/EDX和NMR等多維度表征顯示，Al的占位和局域配位環(huán)境對晶格參數(shù)和缺陷化學(xué)有深刻影響。適量摻雜可優(yōu)化Li+擴散路徑，而過量則會破壞局部結(jié)構(gòu)對稱性，增加離子遷移能壘。



行業(yè)意義與未來展望：

該研究不僅為Al摻雜LLZO的優(yōu)化提供了明確參考，也為其他摻雜策略（如Ga、Nb、Ta）提供對照坐標(biāo)。通過對比分析，各類摻雜元素、濃度與結(jié)構(gòu)參數(shù)之間的耦合關(guān)系得以廓清，為工業(yè)界選擇合適的摻雜方案、優(yōu)化燒結(jié)工藝和設(shè)計新型固態(tài)電池提供了指導(dǎo)。



展望未來，研究人員可嘗試進(jìn)一步降低激活能、精細(xì)化調(diào)控晶格參數(shù)與Li含量，并探索復(fù)雜摻雜、多元協(xié)同摻雜策略，以求獲得更高導(dǎo)電率、更穩(wěn)定界面和更佳的全電池性能。這些工作將推動固態(tài)電池從實驗室走向產(chǎn)業(yè)化，滿足電動交通和大型儲能系統(tǒng)對高性能、安全固態(tài)電解質(zhì)材料的迫切需求。



【文獻(xiàn)信息】



標(biāo)題

Effects of Different Doping Strategies on Cubic Li7La3Zr2O12 Solid State Li-Ion Battery Electrolytes.



不同摻雜策略對立方Li7La3Zr2O12固態(tài)鋰離子電池電解質(zhì)的影響。



網(wǎng)址 https://pubs.acs.org/doi/10.1021/acsaem.4c02708

DOI 10.1021/acsaem.4c02708

其他

期刊：ACS Applied Energy Materials



作者：Nikolai Helth Gaukås、Tor Olav Sunde、Bjørnar Arstad，



出版日期：2024-12-08
