問題現象描述

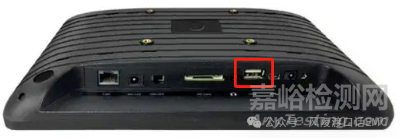

某視頻播放顯示設備，在USB模式下播放視頻文件時，在對其USB端子進行±4KV接觸放電時，出現USB設備掉線問題。需要拔插USB設備，操作進入U(xiǎn)SB模式重新播放視頻，不符合靜電放電測試B等級判定結果。

對設備的其它端口進行±4KV接觸放電時，USB設備掉線概率較低，靠近USB端子越近的位置進行接觸放電出現USB設備掉線的概率越高。

問題現象排查過程

設計工程師嘗試在USB差分信號線上增加不同規格的TVS管器件，在USB差分信號線上串聯電阻，靜電放電USB設備掉線問題依然存在。更換不同的USB設備測試，問題現象依然存在，排除USB設備抗靜電能力弱的可能性。

更換不同的測試場地、更換不同的靜電放電槍?zhuān)瑔?wèn)題現象依然存在，排除測試場地、測試環境、測試設備的影響，確認是視頻播放設備本身抗靜電能力較弱。

設備連接有線網絡，播放視頻進行靜電放電測試，測試結果是通過，設備視頻來使用HDMI設備播放視頻進行靜電放電測試，結果也是通過，確認USB設備播放視頻靜電放電才會出現掉線問題。

USB設備的差分信號采用直連設計，中間無USB Hub、USB開關、USB Redriver等電路，而USB設備電路設計經過多次級聯，如果在靜電放電測試過程中USB設備的供電電源設備出現電壓跌落，當電壓跌落到USB設備供電電壓的下限，則會導致USB設備因供電電壓不符合規格要求，出現USB設備掉線。

問題分析驗證過程

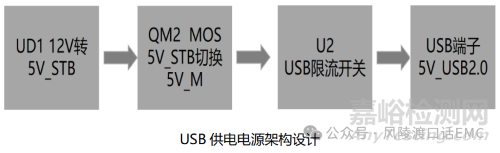

根據USB設備供電電源電路結構設計，可知USB設備的供電電源分別經過DC-DC轉換電路、時序切換電路、USB電源限流開關。為驗證問題產生的原因可能與USB供電電源穩定性相關，在靠近USB端子處供電電源增加100uF電解電容，在前級電路出現電壓跌落瞬間進行補償，防止USB設備供電出現因供電電壓跌落出現設備掉線。

靠近USB設備供電電源引腳增加100uF電容，對USB端子進行靜電放電測試過程中未出現USB設備掉線的問題，反復驗證多次，測試結果均是滿足靜電放電測試判定結果的。

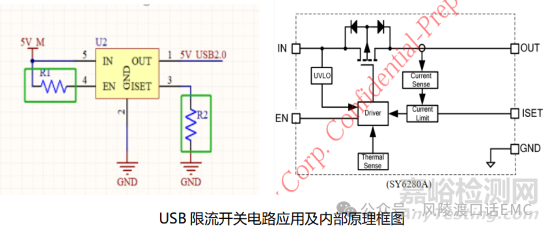

為驗證USB設備電源出現跌落的具體原因，嘗試將USB限流開關進行短路后，對USB端子進行靜電放電測試，USB設備掉線的問題消失，反復驗證確認與USB限流開關相關。

問題根因分析

通過分析排查試驗驗證，確認是USB限流開關本身受到干擾，導致內部判斷出現過流，自動關閉輸出，靜電放電干擾消除后，限流開關恢復正常，在此過程中USB供電電源出現跌落，后端又沒有電解電容進行補償。

問題產生的根因是USB限流開關靠近外部端子較近，外部端子附近的參考地平面破壞嚴重，靜電電流流過時地平面騷動大，USB限流開關因參考地騷擾出現過流保護。驗證過程中發現在限流開關的輸出引腳，增加電解電容緩解電壓跌落可以解決USB設備掉線的問題，在輸出端增加1000pF的高頻電容，吸收靜電放電過程中通過輸出引腳耦合的高頻噪聲也可以解決USB設備掉線的問題。

問題解決方案

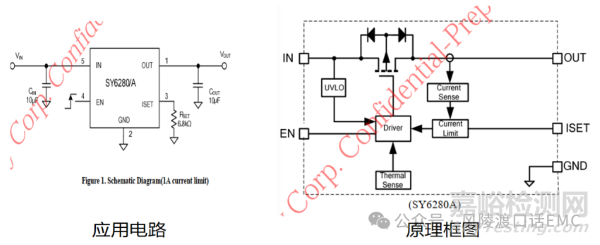

根據問題原因分析，使用Pin to Pin 抗靜電能力較好的SY6280型號USB限流開關，替代原始設計使用的抗靜電能力較弱的TMI6263BH信號的限流開關，進行靜電放電測試，USB設備掉線問題消失，靜電放電測試結果PASS。

問題解決方案（二）：使用原始設計的TMI6263BH型號的USB限流開關芯片，在輸出引腳增加濾波電解電容來補償其電壓跌落，或者增加1000pF電容來吸收靜電放電過程高頻噪聲通過輸出引腳耦合進入U(xiǎn)SB限流開關，誤觸發其過流保護機制。對策后進行靜電放電測試，USB設備掉線問題消失，靜電放電測試結果PASS。
