中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

摘要



本文從粉末涂料配方體系中樹(shù)脂、顏填料、助劑等角度研究了不同因素對(duì)于粉末涂料流掛性能的影響。其中樹(shù)脂作為主要成膜物質(zhì)起到關(guān)鍵性作用，不同顏填料的選擇和比例也會(huì)影響流掛性能，同時(shí)功能性助劑也在一定程度上影響到粉末體系的流掛。



引言



近年來(lái)，隨著一系列環(huán)保法律法規(guī)的出臺(tái)，溶劑型涂料(尤其是油性涂料)的使用受到越來(lái)越嚴(yán)格的限制，而粉末涂料作為一種不含溶劑、無(wú)揮發(fā)份的固體涂料，以其綠色化、節(jié)能化、特色專(zhuān)用化和經(jīng)濟(jì)化等特有優(yōu)勢(shì)，在我國(guó)迅速發(fā)展，越來(lái)越受到使用者的歡迎。隨著粉末涂料行業(yè)的深入發(fā)展，應(yīng)用領(lǐng)域越來(lái)越廣，在多個(gè)領(lǐng)域取代了傳統(tǒng)的油性涂料。



粉末涂料是一無(wú)溶劑的均勻體系，必須熔融后才能附著在被涂物上面，流平后固化成膜，一般需要經(jīng)過(guò)三個(gè)過(guò)程[1]：從單獨(dú)的粉末顆粒，聚集成為一層連續(xù)的、不平整的膜，此過(guò)程稱(chēng)為聚集過(guò)程；從連續(xù)不平整的表面流淌形成較為光滑與平整的表面即流平過(guò)程；熔融的涂液通過(guò)交聯(lián)反應(yīng)，黏度不斷提高，最后固化為堅(jiān)硬的涂膜，稱(chēng)為固化過(guò)程[2]。相對(duì)于油性涂料而言，粉末涂料的膜厚較高，油性涂料的涂膜厚度一般只在20~70μm，而粉末涂料的涂膜厚度大多在60~150μm，甚至有些應(yīng)用領(lǐng)域達(dá)到200μm或者更厚。更厚的涂層噴涂固化所需時(shí)間更長(zhǎng)，工件的邊緣往往會(huì)出現(xiàn)肥邊現(xiàn)象，甚至?xí)霈F(xiàn)因涂層過(guò)厚，流動(dòng)時(shí)間太長(zhǎng)未及時(shí)固化而流掛。實(shí)驗(yàn)室對(duì)于流掛的測(cè)量一般有兩種方式：水平流動(dòng)性和傾斜流動(dòng)性。一般而言，涂料不易流掛但也不易流平，涂層厚易流平但也易產(chǎn)生流掛[3]。粉末體系的斜流越長(zhǎng)，可以認(rèn)為該粉末涂料的流平越好，但斜流太長(zhǎng)則容易肥邊甚至流出工件表面。在實(shí)際噴涂應(yīng)用中，控制粉末的流掛在合適的范圍，既能得到合適的流平性能，又能避免過(guò)度的肥邊，影響工件連接。本文主要通過(guò)傾斜流動(dòng)的長(zhǎng)短(簡(jiǎn)稱(chēng)斜流)來(lái)研究粉末涂料中樹(shù)脂、顏填料、助劑等對(duì)粉末體系流掛的影響。



1. 粉末涂料的制備



1.1 原材料

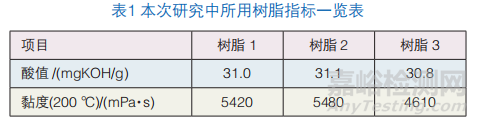

本次采用幾組試驗(yàn)來(lái)說(shuō)明斜流的影響因素，主要材料如下。聚酯樹(shù)脂：安徽神劍新材料股份有限公司(指標(biāo)見(jiàn)表1)；TGIC：工業(yè)級(jí)，黃山華惠；鈦白粉(R-996)：工業(yè)級(jí)，四川龍蟒；超細(xì)硫酸鋇:工業(yè)級(jí)，青島紅蝶；流平劑GLP588、安息香、701B：工業(yè)級(jí)，南海化學(xué)；各類(lèi)助劑：工業(yè)級(jí)，捷通達(dá)。





1.2 主要實(shí)驗(yàn)儀器



雙螺桿擠出機(jī)：SLJ－40，煙臺(tái)凌宇；咖啡磨：Q-250A，浙江屹立；靜電噴涂設(shè)備:HANZHE-901，漢哲涂裝；電烘箱：FDL-100，Binder；膜厚儀：NIX4500，NIX；玻璃板三角架(傾斜角60°)，游標(biāo)卡尺，斜流壓片裝置。



1.3 實(shí)驗(yàn)步驟



按照樹(shù)脂的基本配方制備粉末涂料，工藝流程為：配料→預(yù)混→擠出壓片→研磨過(guò)篩(200目)→粉末涂料產(chǎn)品。得到粉末涂料后，用電子天平上稱(chēng)取1g左右待測(cè)粉末(±0.01g)，用壓片機(jī)壓片制成圓餅(直徑(12.0±0.05)mm，厚度(8.0±0.2)mm)。將所制圓餅置于玻璃板底部，然后將玻璃板放入200℃烘箱預(yù)熱2min，使圓餅與玻璃板適當(dāng)黏合，避免圓餅滑動(dòng)。2min后將玻璃板放置至60°夾角的三角架上(放置時(shí)圓餅所在的底部應(yīng)處于高處，放置時(shí)間不超過(guò)15s)，有圓餅的一頭朝上，在200℃烘箱中烘烤15min后取出玻璃板，待玻璃板冷卻至室溫后，用游標(biāo)卡尺測(cè)量粉末涂料傾斜流動(dòng)長(zhǎng)度，所得長(zhǎng)度即為該粉末涂料在該測(cè)試條件下的斜流[4]。(參考國(guó)標(biāo)GB/T21782.11-2010，并根據(jù)實(shí)驗(yàn)室現(xiàn)有器材調(diào)整)



2. 結(jié)果與討論



2.1 樹(shù)脂對(duì)于流掛性能的影響



樹(shù)脂時(shí)粉末涂料最主要的組分之一，是主要成膜物質(zhì)。因此樹(shù)脂的選擇是粉末涂料性能的關(guān)鍵性因素，對(duì)于流掛性能的影響自然也是很明顯。



2.1.1 實(shí)驗(yàn)配方設(shè)計(jì)

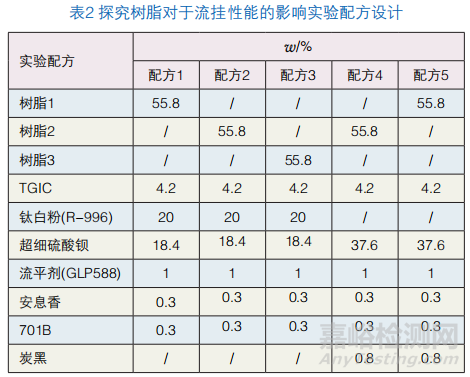

探究樹(shù)脂對(duì)于流掛性能的影響的實(shí)驗(yàn)配方設(shè)計(jì)見(jiàn)表2。





2.1.2  斜流長(zhǎng)度測(cè)試結(jié)果

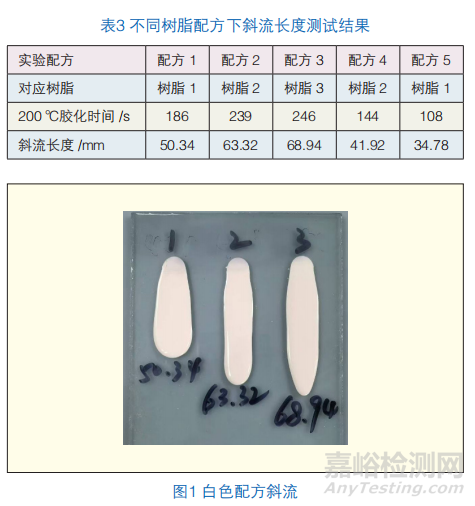

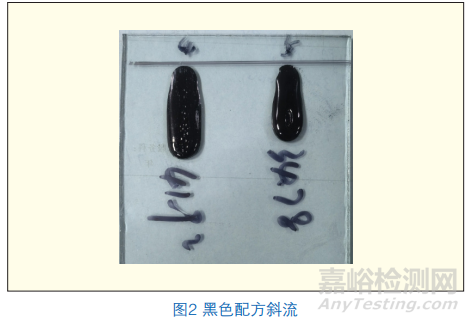

不同樹(shù)脂配方下斜流長(zhǎng)度測(cè)試結(jié)果見(jiàn)表3、圖1和圖2。







2.1.3  樹(shù)脂對(duì)斜流長(zhǎng)度的影響分析



配方1和配方5均為樹(shù)脂1為主要成膜物質(zhì)，配方2和配方4均為樹(shù)脂2為主要成膜物質(zhì)。對(duì)比配方1和配方2的斜流長(zhǎng)度，以及配方4和配方5的斜流長(zhǎng)度，可以發(fā)現(xiàn)，當(dāng)樹(shù)脂的黏度一致，配方中其他材料保持一致時(shí)，不同樹(shù)脂對(duì)應(yīng)粉末的膠化時(shí)間越短，其斜流越短。膠化時(shí)間較為直觀的體現(xiàn)出樹(shù)脂的反應(yīng)活性，膠化時(shí)間越短，反應(yīng)活性越高，其流平固化的第三階段時(shí)間短，傾斜流動(dòng)的長(zhǎng)度即偏短。



對(duì)比配方1和配方3可以發(fā)現(xiàn)，當(dāng)樹(shù)脂的反應(yīng)活性接近或相同時(shí)，黏度越低，其斜流長(zhǎng)度越長(zhǎng)，這是由于樹(shù)脂黏度偏低時(shí)，粉末體系的整體黏度也會(huì)降低，流平固化的第二階段流平過(guò)程更容易，流動(dòng)長(zhǎng)度即更長(zhǎng)，但黏度的影響沒(méi)有反應(yīng)活性的影響大。



另外對(duì)比配方1和配方5，以及配方2和配方4的斜流數(shù)據(jù)可以看到，當(dāng)樹(shù)脂保持一致時(shí)，黑色配方的斜流比白色配方的斜流短的多，說(shuō)明除了樹(shù)脂影響粉末涂料的斜流外，顏料對(duì)于斜流也有影響，主要是因?yàn)樘亢诘奈土勘肉伆追鄞蟮亩啵谏浞降姆勰┩苛象w系黏度比白色大的多，導(dǎo)致斜流偏短。



2.2 顏填料對(duì)于流掛性能的影響



上面的研究表明，顏料對(duì)于斜流有較大影響，其主要影響因子是顏料吸油量的大小，一般而言有機(jī)顏料的著色力更強(qiáng)，顏色更艷麗，吸油量也更高。在實(shí)際生產(chǎn)過(guò)程中，所需粉末涂料的顏色一般是固定的，粉末廠(chǎng)商可根據(jù)顏色要求及吸油量的大小選擇合適的顏料，以達(dá)到顏色要求和流掛性能要求，此處不再贅述。本文主要研究填料對(duì)于斜流的影響，從填料的種類(lèi)，以及顏填料的比例進(jìn)行研究。



2.2.1 實(shí)驗(yàn)配方設(shè)計(jì)

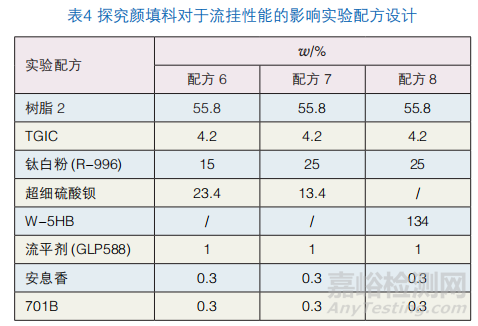

探究顏填料對(duì)于流掛性能的影響的實(shí)驗(yàn)配方設(shè)計(jì)見(jiàn)表4。





2.2.2 斜流長(zhǎng)度測(cè)試結(jié)果

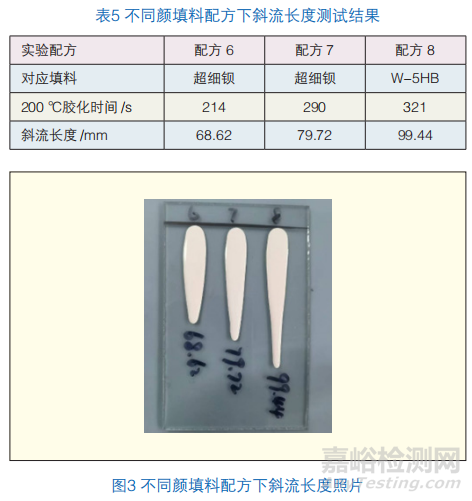

不同顏填料配方下斜流長(zhǎng)度測(cè)試結(jié)果見(jiàn)表5和圖3。





2.2.3 顏填料對(duì)斜流長(zhǎng)度的影響分析



對(duì)比配方6和配方7的斜流數(shù)據(jù)可以看到，當(dāng)改變配方體系中顏料和填料的比例時(shí)，粉末體系的膠化時(shí)間和斜流長(zhǎng)度都會(huì)發(fā)生變化，這是由于硫酸鋇和鈦白粉對(duì)于粉末體系的反應(yīng)活性貢獻(xiàn)不同，同時(shí)粉末體系的黏度也不同。而對(duì)比配方7和配方8可以看出：當(dāng)粉末配方體系的樹(shù)脂和顏料都保持一致時(shí)，改變硫酸鋇的種類(lèi)時(shí)，粉末的活性略有變化，但對(duì)斜流的影響很大。這是由于超細(xì)鋇和W-5HB的粒徑不同，超細(xì)鋇的粒徑更細(xì)，相對(duì)而言吸油量更高，同時(shí)粒徑更大的W-5HB流動(dòng)性相對(duì)更好，也是斜流更長(zhǎng)的原因。



在實(shí)際生產(chǎn)中，硅微粉、玻璃微球、碳酸鈣、氧化鋁這些填料以及各種有機(jī)顏料、無(wú)機(jī)顏料的粒徑不同、吸油量也不同，用于粉末涂料中時(shí)對(duì)于流掛性能的影響都需要考慮進(jìn)去。



2.3 助劑對(duì)于斜流的影響



助劑是涂料體系中重要組分之一，粉末涂料體系中的助劑同樣有著重要的作用，添加不同的助劑可以起到不同的效果。隨著粉末涂料研究的日益發(fā)展，各不同的助劑廠(chǎng)家對(duì)助劑種類(lèi)的開(kāi)發(fā)也更加豐富，各種效果的助劑都有開(kāi)發(fā)。本文選取了幾種常用類(lèi)型助劑進(jìn)行研究，探析助劑對(duì)于粉末涂料流掛性能的影響。



2.3.1 實(shí)驗(yàn)配方設(shè)計(jì)

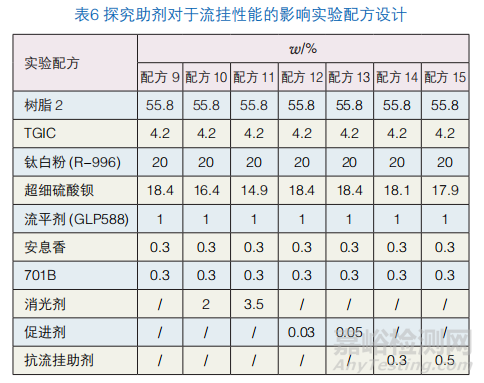

探究助劑對(duì)于流掛性能的影響的實(shí)驗(yàn)配方設(shè)計(jì)見(jiàn)表6。





2.3.2 測(cè)試得到斜流長(zhǎng)度

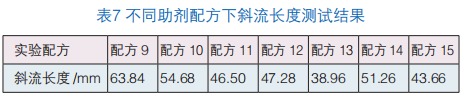

不同助劑配方下斜流長(zhǎng)度測(cè)試結(jié)果見(jiàn)表7。





2.3.3 助劑對(duì)于流掛性能的影響分析



對(duì)比配方9、10、11的斜流長(zhǎng)度可以看出，粉末配方中添加一定量消光劑能夠縮短粉末涂料的斜流長(zhǎng)度，且添加量越大，斜流長(zhǎng)度越短。對(duì)比配方9和配方12、13的斜流數(shù)據(jù)可以看出，粉末涂料中加入促進(jìn)劑會(huì)使斜流變短。消光劑和促進(jìn)劑對(duì)于斜流影響的機(jī)理類(lèi)似，都是提高了粉末涂料體系的反應(yīng)活性，從而讓粉末涂料的固化更快，流動(dòng)時(shí)間更短，斜流更短。



而對(duì)比配方9和配方14、15可知，在配方中加入抗流掛助劑能夠縮短粉末的斜流，抗流掛助劑主要調(diào)節(jié)體系黏度和粉末涂料的表面張力，從而使粉末涂料不易流動(dòng)，即從連續(xù)不平整的表面流淌形成較為光滑與平整的表面的流平過(guò)程阻力增大，進(jìn)而起到縮短粉末涂料斜流的作用。



3. 結(jié)語(yǔ)



由以上試驗(yàn)可以看出，粉末體系的斜流的影響因素很多。樹(shù)脂自身的黏度和反應(yīng)活性是一個(gè)最關(guān)鍵的因素，選擇合適的樹(shù)脂可以得到理想的流掛性能。粉末配方體系中顏填料的選用也是一個(gè)重要因素，其中顏填料的吸油量和粒徑是顏填料影響斜流的主要影響因子。而各種功能性助劑添加到粉末涂料中也會(huì)在一定程度上影響粉末涂料的流掛性能，主要體現(xiàn)在對(duì)粉末涂料的反應(yīng)活性和表面張力的影響。除了以上影響因素，涂膜的厚度、涂層的烘烤溫度、噴涂工件表面光滑程度、工件的擺放形式(與水平面的夾角大小)等都會(huì)影響到粉末的斜流長(zhǎng)度。在生產(chǎn)實(shí)踐中，要考慮多種影響因素，綜合考慮體系功能性、對(duì)于流平性的要求及流掛的要求，以及配方體系的成本，在粉末涂料體系中找到一個(gè)合適的平衡點(diǎn)。



參考文獻(xiàn)：



[1]馮素蘭，張昱斐．粉末涂料［Ｍ］．北京：化學(xué)工業(yè)出版社2004：64－65；



[2]劉宏，向寓華，師立功．鋁型材噴涂粉末涂料流平性因素的探討[J]．《涂料工業(yè)》，2009，03(3)：25-27；



[3]樊慶春，童身毅．涂料流平性與流掛研究進(jìn)展［J］·《中國(guó)涂料》，2012.04：33-36；



[4]GB/T21782.11-2010，粉末涂料第11部分：傾斜板流動(dòng)性的測(cè)定[S]。



來(lái)源：粉末涂料與涂裝2024-4；作者：王永波 張 啟 ( 安徽神劍新材料股份有限公司 )
