一.前言

隨著信息技術和半導體技術的快速發展，電子產品的類型和功能模塊日益多樣化，對此要求的傳輸速率也日益提高。其中時鐘頻率的不斷提升，同時也帶來了更多的EMI時鐘問題。時鐘EMI問題的處理還受到了很多因素制約，這是讓許多工程師所頭痛的。

二.時鐘EMI問題高效處理方式

今天給大家?guī)硪环N高效的時鐘EMI問題處理方式——展頻技術。

簡單的說展頻技術就是通過對尖峰時鐘進行調制處理，使其從一個窄帶時鐘變?yōu)橐粋€具有邊帶的頻譜，將尖峰能量分散到展頻區域的多個頻率段，從而達到降低尖峰能量，抑制EMI的效果。

通過時鐘的展頻處理，時鐘信號的EMI問題可以得到快速有效的解決，對于功能復雜一些的芯片來說，芯片內部可能已經有自帶展頻功能，可以對芯片的某一路輸出時鐘進行展頻處理。

而對于沒有這個功能的芯片，就需要在外部加入展頻IC對芯片的時鐘進行處理，可以在主時鐘晶振加展頻，那么芯片的每一路時鐘都將帶有展頻效果，也可以針對芯片的某一路時鐘進行展頻處理。

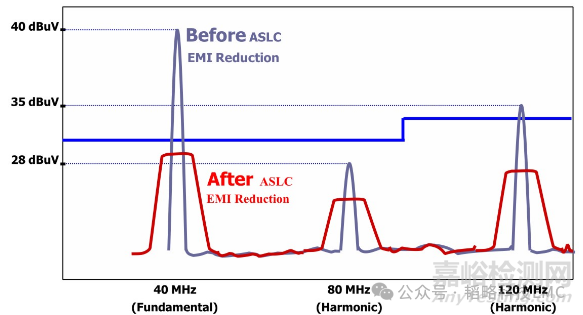

展頻技術效果示意圖（1）

三.案例分享

下圖為某計算器產品EMI摸底測試圖片，該產品有一個HDMI口外接一臺顯示器進行測試得出來的數據如下圖：

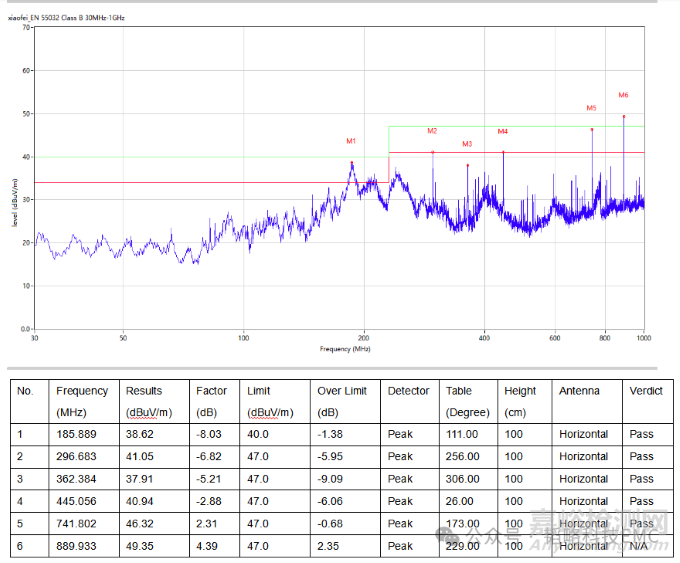

產品EMI測試摸底數據圖（2）

【分析】：

可以看出該測試數據的幾個時鐘單支數據都是HDMI時鐘148.5MHz的時鐘倍頻超標，而且板端的濾波方案和走線確實都沒有什么大問題，主要還是因為時鐘的頻率過高和加上需要外部連接線導致時鐘輻射超標。

【措施】：

最后在HDMI輸出芯片的晶振處加入我司的展頻IC，對HDMI的時鐘進行展頻處理，展頻IC放到板上的實物圖如下，芯片和晶振在PCB板的另外一面。

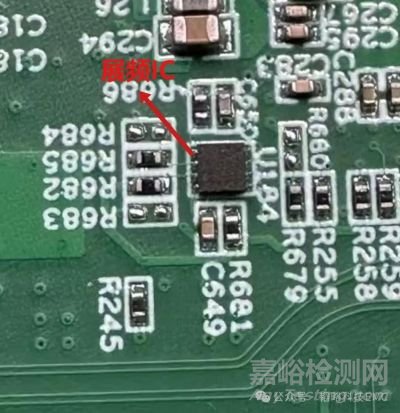

產品加入展頻IC實物圖（3）

加入展頻IC后測試數據如下圖：

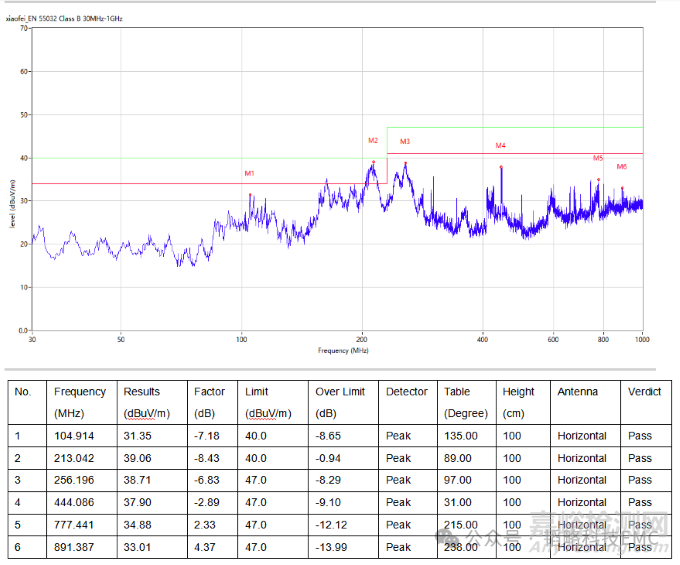

產品加入展頻IC后測試數據圖（4）

【分析】：

可以看出HDMI的時鐘被進行了展頻處理，超標數據時鐘單支都得到了明顯的改善，而且越往時鐘的高倍頻的時鐘展頻效果越好。

四.總結

展頻技術是時鐘EMI問題處理的一種快速高效的方法，尤其是對一些高頻時鐘信號的EMI問題時，高頻時鐘的濾波處理往往會更加的敏感，使用會使得濾波的手段非常有限，難以處理，所以在遇到時鐘的EMI問題時，不妨考慮一下高效便捷的時鐘展頻技術。
