內容提要：目的提高醫療器械電磁兼容的質量，提升其通過電磁兼容測試的效率，進而推動其上市審批速度。方法統計分析近年醫療器械電磁兼容測試項目不合格情況，從檢驗的視角分析醫療器械電磁兼容通過率低的房因。結果根據分析原因，從醫療器械廠商和檢驗機構這兩個角度給出了建議。結論 為了確保醫療器械電磁兼容質量，醫療器械廠商、監管部門和檢驗檢測機構應該加大對醫療器械電磁兼容性監管力度和評價研究，確保產品的安全性，攜手推動醫療器械產業健康有序發展。
關 鍵 詞： 醫療器械，電磁兼容，檢測機構，監管部門
引言
根據統計，自2013年以來，我國的醫療器械行業市場規模不斷擴大，同時醫療器械的種類和數量也進一步擴大。國家藥品監督管理局要求自2014年1月1日起，醫療器械產品在上市審批之前，必須取得合格的電磁兼容檢驗檢測報告，符合國家要求的標準方可進入下一步審評審批階段。由于醫療器械行業的快速發展，企業對電磁兼容檢測標準比較陌生，受電磁兼容測試場地的限制無法自行驗證，故在首次進行電磁兼容注冊檢驗時，不合格的情況時有發生，檢測機構檢品數量較多，檢測設備昂貴，檢測場地有限，檢測時間緊張，綜合因素導致電磁兼容檢測的整個周期延長了，從而無形中增加了企業運營的成本。本研究歸納了企業在進行電磁兼容檢測時出現的問題并進行了分析探究，為提高醫療器械電磁兼容的質量和檢測效率提供參考，從而進一步加快產品的上市審批進度。
1. 醫療器械電磁兼容檢測情況
1.1檢測項目概述
本研究的醫療器械電磁兼容質量主要是指:設備是否穩定地滿足醫療設備相關電磁兼容標準的11項目的要求。這11項主要包含兩大類:發射和抗擾度。其中發射分為對無線電業務的保護和公共電網保護兩類，無線電業務的保護包含輻射發射和傳導發射兩種。公共電網的保護包含諧波發射、電壓波動和閃爍兩類?？箶_度主要包含靜電放電、射頻電磁場輻射、電快速瞬變脈沖群、浪涌、射頻場感應的傳導騷擾、在電源供電輸入線上的電壓暫降、短時中斷、電壓變化和工頻磁場。試驗種類多樣，試驗場地多變（場地含電波暗室、屏蔽室、普通實驗室等)，試驗檢測時間長短不一(少則幾分鐘，多則幾個小時)。
1.2不合格情況統計

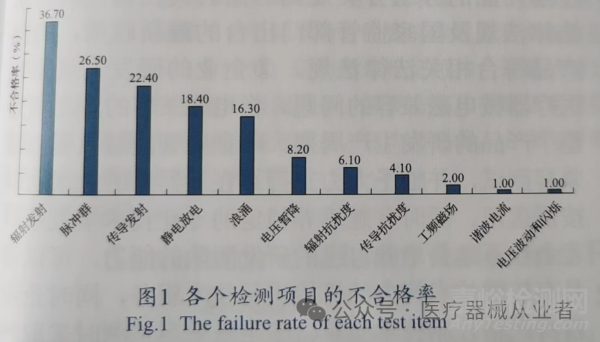

按送檢順序選取50批檢品，統計各個檢測項目的不合格率，如圖1所示。
從圖1的統計結果可以看出，整改率較高的項目主要集中在輻射發射、脈沖群、傳導發射、靜電放電和浪涌5個項目。其中輻射發射、傳導發射和射頻電磁場輻射對試驗場地的要求較高。輻射發射和輻射抗擾度要求在暗室里面進行(一般小型設備可在3米法暗室進行)。傳導發射可以在屏蔽室或者暗室內進行，其他試驗項目可在普通實驗室進行。因檢測機構檢品數量較多，試驗場地有限，若檢品進行了多次整改，很可能出現整改好了沒有空余試驗場地進行測試的情況，則延長了整個測試周期，增加了測試成本。
1.2.1 按測試項目分類統計
通常輻射發射和傳導發射測試不合格的產品類別主要涉及電動病床、牽引床、熏蒸床、艾灸床等。
浪涌和脈沖群測試不合格的產品類別主要涉及神經肌肉刺激類產品，如中頻治療儀、干擾電治療儀、含有可視化窗口 (如顯示屏、觸摸屏等) 及含有通信線類產品。
靜電放電測試不合格的產品類別主要涉及心電類、監護類、注射泵類產品以及對靜電放電防護要求比較高的產品(如呼吸機類產品要求空氣放電電壓在士15 kV、接觸放電電壓在士8 kV)。
輻射抗擾度測試不合格的產品主要涉及有波形輸出的神經肌肉刺激類產品及對輻射抗擾度防護要求比較高的產品，如呼吸機專用標準要求在30MHz~2.5.GHz頻率進行試驗電平為30V/m的測試。
傳導抗擾度試驗測試不合格的產品主要涉及對含有電纜線或者信號線的產品進行電流鉗(CIP)試驗，如含信號線的脈搏血氧儀、心電監護儀及鼻腔殺菌儀等。
1.2.2 按照電擊防護類型分類統計
按照電擊防護類型分類，設備一般分為了I類設備、II類設備及內部電源設備等。內部電源類設備電磁兼容測試一次性通過率遠高于I類和II類設備。因內部電源類設備體積相對較小，耗電量不高，所攜帶的功能相對簡單，同時使用的元器件相對更常用穩定。綜合因素決定了其在進行電磁兼容測試時，一次性通過率可以高達90%以上。常見的通過率較高內部電源設備如電子體溫計、額溫槍、血壓計、血糖儀等。
2. 不合格原因
2.1 分組分類選擇錯誤
輻射發射和傳導發射涉及產品的分組分類，故在試驗前，企業首先應確定產品的分組和分類(具體解釋可以參考GB 4824-2019《工業、科學和醫療設備 射頻騷擾特性限值和方法》)。根據產品本身產生的射頻能量和預期用途，一般的醫用電氣設備可以分為I組A類或者 I組B類。企業在進行送檢時，不清楚A類和B類的區別，通常默認分為 I組A類設備(若為I組A類設備，產品不需要進行諧波電流和電壓波動閃爍試驗，試驗項目少了，費用也相應降低了)，等所有試驗結束后，才發覺產品應該分為 I組B類產品。然而B(niǎo)類產品比A類產品要求的限值高，符合A類限值不定就符合B類的限值要求。調整分類后需要重新進行測試，甚至需要整改使其達到B類限值的要求。
2.2 產品設計未考慮電磁兼容的問題
部分醫療器械產品，如熏蒸床和艾灸儀含有加熱及風機等元器件，功率比較大，而電動病床、多關節主被動訓練儀等康復類器械含有電機等元器件，這幾類產品在進行輻射和傳導發射測試時，超標的概率比較大。如果在設計初期未考慮濾波、屏蔽和線纜走向等，在進行電磁兼容整改時將極其被動。整改時通常采取臨時加磁環、接地、添加屏蔽罩等措施，反復的臨時改動勢必增加成本投入，同時很有可能進行批量生產時不一定按照試驗整改的樣機來進行，這也給后期監督抽驗或者進行其他質量評價時埋下隱患。
2.3企業缺乏電磁兼容專業技術人員
有源類醫療器械設備種類很多，從小型設備(如電子體溫計)到大型設備 (如CT機);從手持式設備(如手持式視頻喉鏡)、臺式設備(如臺式負壓引流器)到落地式設備 (如過氧化氫滅菌器);從普通醫療器械設備 (如多關節主被動訓練儀)到生命支持類設備(如呼吸機)。不同的設備類別涉及不同的供電方式和組成結構，不同的設備功能采用不同的元器件。常用的元器件有顯示屏、開關電源、濾波器、晶振、電機、變壓器、高壓組件、壓縮機、電源適配器、變頻器等。不同的元器件其工作頻率和技術參數均不同，從而產生不同的騷擾信號。再加上設備內部產品的走線、接地方式、機箱材質、封孔大小、元器件參數的選擇等都將或多或少地對產品的測試結果產生影響。這就要求企業的技術人員有較高的電磁兼容專業知識和豐富的研發經驗。如果專業知識不足，就會存在設計缺陷，如該接地的未接地、該屏蔽的未屏蔽、線路走線不合理、元器件的選擇不夠慎重(電容參數選擇過大或者過小雖然可能不影響性能指標但很有可能進行電磁兼容測試時導致不合格)，諸多因素都可能影響最終的測試結果。
2.4企業管理層面的不重視
成本和性?xún)r(jià)比是企業比較重視的一個問題。為了縮短產品的上市周期，降低產品的生產成本，企業管理往往要求員工盡快完成送檢樣品，盡可能地選用價格低廉的元器件，認為只要能滿足基本性能即可，不重視電磁兼容測試，甚至認為電磁兼容檢測走過場。部分企業的研發人員想進行摸底試驗也被認為是亂花錢、浪費時間。因此，管理層的態度也影響著醫療器械電磁兼容的質量。
3. 建議
自2014年醫療器械電磁兼容強制要求檢驗以來，中小企業特別是剛剛起步的企業(部分大型企業的醫療器械產品電磁兼容性一次性通過率稍微高一些)的產品能一次性通過電磁兼容測試的醫療器械大概占四成，近六成的醫療器械產品進行了整改，其中部分醫療器械電磁兼容個別項目進行了多次整改。一部分企業采取的整改措施較為簡單粗暴，如貼銅箔、加屏蔽罩、在信號線電源線上添加磁環或者臨時添加地線等。這種臨時整改可能通過了當時的測試，但是為了整改而整改，極有可能造成通過電磁兼容測試的樣機和后續生產及上市出售的產品不一致。這不僅為以后醫療器械電磁兼容抽樣埋下隱患，同時也在一定積度上為醫療器械之間的電磁兼容性留下了不安全因素。
通過總結和分析醫療器械電磁兼容存在的問題，現提出以下質量控制建議。
1)對醫療器械生產廠商提出的建議
企業加強對醫療器械電磁兼容標準的培訓，了解產品的分組分類規則。同時關注相關的國家法律法規及國家監管部門出臺的最新政策，確保產品符合相關法律法規。
企業的研發人員重視醫療器械電磁兼容的問題。將電磁兼容的理念貫穿整個產品的研發生產周期。
企業管理層重視電磁兼容測試，并給予大力支持。在元器件的選用上,按需選用。同時有意培養穩定的專業技術型人才若企業不具備培養自己的研發團隊的能力，可以請具有較強技術能力的機構進行技術服務，同時企業自身嚴格控制技術質量。
電磁兼容檢測時采取的臨時性整改措施應納入企業質量管理體系，嚴格執行設計變更要求，保證整改措施能夠落實在日常生產和出廠檢驗過程中。
當更改產品設計方案或者更換關鍵性元器件時，企業應及時申請變更并重新送到相關的檢驗檢測機構進行檢測，不得隨意更改已經出具合格檢驗報告并經過行政審批的產品組成結構和信息內容。
生產企業或者相關注冊研發人員與相關檢驗機構和監管部門及時進行有效的溝通。
2)對檢測機構檢測人員提出的建議
醫療器械電磁兼容性檢驗屬于專業性較強的測試活動，不僅涉及的專業標準多(部分檢測不僅涉及通用標準還涉及專用標準)，還要求檢測人員具備較廣的知識面，另外實驗儀器昂貴且操作復雜試驗場地選擇、試驗布局、測試設備和輔助設備的選擇都有嚴格的要求，這些因素對檢測人員的綜合素質提出了極高的要求。試驗布置不同、選擇的測試模式不同，導致最終的測試結果可能也不同。因此需要一支技術卓越、知識面廣的檢測隊伍，同時檢測機構需要加強對新設備新技術的投入力度，強化對檢測人員專業知識的培訓，進而提高檢驗檢測機構的公信力和權威性。另外具有公信力和權威性的檢測機構也將為監管部門掌握最新數據出臺相關的法律法規提供強有力的技術支撐。
4. 結論
醫療器械電磁兼容試驗項目多而復雜，對企業開發人員專業知識的要求較高，并且電磁兼容試驗儀器和試驗場地昂貴等因素導致企業難以開展相關的醫療器械電磁兼容檢測。目前國家監管部門暫時未出臺針對醫療器械電磁兼容性檢測的專項監督抽驗，然而國家監管部門對醫療器械電磁兼容性的質量控制不會放任不管，企業有責任也有義務確保產品符合醫療器械電磁兼容標準，保障民眾用械安全。各級監管部門也將出臺各種政策對醫療器械電磁兼容性進行評價研究，確保產品的安全性。同時促進產品的更新?lián)Q代，提高企業自主研發能力，更好地推動醫療器械產業健康有序發展。
作者：高之鵬，徐默達，張偉，劉艷靈，曹相軍，何浩星
單位：河南省藥品醫療器械檢驗院，鄭州市，450018
來源：中國醫療器械雜志
