一、背景
醫療器械無線共存這一概念是FDA于2013年發布的Radio Frequency Wireless Technology in Medical Devices指南中提出，本質上屬于對采用了射頻無線技術的醫療器械監管要求。指南中這部分原文如下：
C.無線共存
影響無線醫療器械性能的關鍵因素是有限的射頻可用頻譜，這可能導致無線技術之間同時訪問相同的頻譜的潛在競爭。由于可以預測無線信號之間的沖突，大多數無線通信技術采用合并方法來管理這些沖突并最大限度地減少共享無線環境中的中斷。射頻無線操作頻率和調制的選擇應考慮到可能在預期無線醫療器械系統附近的其他射頻無線技術和用戶。其他無線系統可能導致醫療器械信號丟失或延遲的風險，這些風險應在風險管理程序中予以考慮。為了解決這個問題，F(xiàn)DA建議貴公司解決器械的環境質量標準和需求，包括：
預期在特定已知使用環境中的EMD的相關來源，以及來自醫療器械和射頻頻帶段的其他用戶的同頻道和相鄰信道干擾。
如果射頻無線醫療器械預期在其他射頻無線頻帶（例如，相同或附近的射頻頻率）源附近使用，F(xiàn)DA建議通過該器械附近頻帶源的數量和類型的情況下對器械無線系統的共存性進行測試來解決這些風險。除了取決于無線醫療器械，這也應包括在鄰近范圍內操作的主體器械的多個單元，例如當患者在等候室中彼此相鄰坐著時。一旦確定了故障模式和相關風險，我們建議貴公司提供可接受的風險或測試或其他措施來證明適當風險緩解的理由。
為了更好理解監管的要求，首先需要了解無線共存的含義。
二、什么是無線共存
無線共存是指在其他設備(使用不同工作協議或標準)的干擾下，無線設備保持正常運行的能力。當兩個無線設備彼此靠近并且以相同或接近的頻率運行時，它們將互相影響。
舉個例子，周五晚高峰的路上，擠滿了著急下班回家的人。便道上有行人自行車電動車，馬路上有摩托車私家車網約車出租車公交車大巴車，總之各種車和人十分混亂。這就像今天無線網絡的復雜程度，每個行人或每輛車就是無線設備發出的信號，不同的車道就是這些信號傳遞的所在的頻段，某區域信號干擾強，信號不穩定就好似市中心的交通繁忙，交通混亂無序。那么無線共存的能力就好像評估這種情況下交通的好壞。
最符合上述特征的網絡就是使用最密集的頻譜：2.4GHz和5GHz的免許可"ISM"頻段。藍牙、手機和路由器等都是可能導致干擾的無線設備。
對于醫療器械來說，無線共存評價的是與承載器械功能相關的無線功能在測試中的表現，且這個無線功能性能降級或中斷將會造成不可接受的后果，這個性能叫做FWP（Functional wireless performance）。這個定義有點繞，我自認為翻譯到位了，也可以對著ANSI C63.27中的定義理解：
比如遙測心電監護儀，可以在第一時間通過無線網絡將患者的異常生命體征傳遞給醫護人員，為急危重癥患者爭取更多的搶救時間。對于其傳輸患者信號的無線功能就是其FWP之一。
在通往病房的通道上，部署有無線局域網接入點、護士呼叫站、護士站(使用藍牙設備)、餐具室(使用微波爐)以及會發出警報的醫療設備(例如靜脈輸液泵和可以報告患者狀態的心臟監測器)。訪客可能隨身攜帶智能手機和/或平板電腦,所有這些設備可能會同時進行蜂窩、LTE、藍牙和Wi-Fi通信。在這種場景下,這些不同的設備和標準都是干擾源,可能會破壞它們周圍不同無線設備的最佳運行狀態。當今世界到處都有傳感器,干擾問題只會變得更糟。
三、無線共存與EMC的關系
EMC抗擾度測試大家比較熟悉，通過對被測設備(EUT)施加電磁干擾以觀察對被測設備的影響。測試將檢查被測設備是否因測試而中斷或損壞，這可能與無線功能有關，也可能無關(例如，由于ESD導致的電路損壞，由于輻射場導致的固件損壞)。另外EMC抗擾度測試有固定的接受標準，具體可參考IEC 60601-1-2，或可參考標準解讀——IEC 60601-1-2與IEC TR 60601-4-2。
無線共存評估側重于在使用共享頻段時觀察到的共存系統(被測設備(EUT)和意外信號源)的相互影響，不同于EMC抗擾度測試，其沒有固定的PASS/FAIL標準，具體需要由制造商根據風險分析自己確定。
在2.4 GHz工業、科學和醫療(ISM)頻段，藍牙和Wi-Fi設備都有平等的權利訪問共享頻譜，無優先級，因此，當其他用戶爭奪相同的無線信道資源時，由EUT來管理它將如何執行其無線功能。其中一部分可以嵌入到無線規范中(例如，藍牙中的跳頻)，而另一部分仍然掌握在設備硬件和軟件開發人員手中。因此，無線共存評估考慮了EUT如何執行開放系統互聯(OSI)模型的所有層。

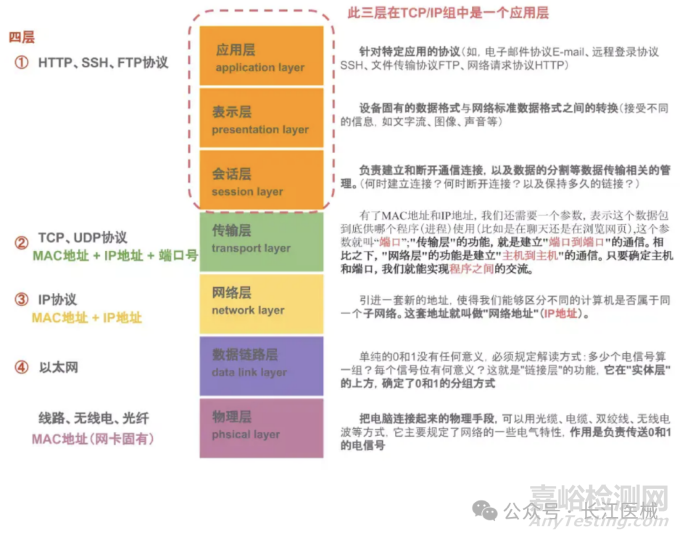

圖1 OSI模型的七層網絡結構體系
四、常見無線協議

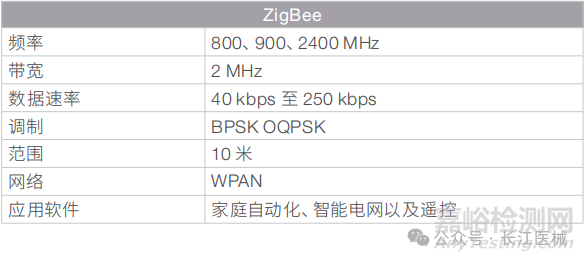

ZigBee 基于 IEEE 802.15.4 物理 (PHY) 層和媒體訪問控制 (MAC)層。這兩個規范的許多功能都是為促進共存和減少干擾而專門設計的。ZigBee本身支持樹形、星形和網狀網絡，因此設備組合可以協同合作，將短跳數據傳遞到數千個控制節點。

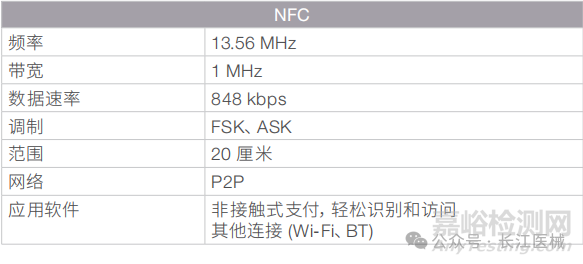

近場通信 (NFC) 是在ISO 14443的基礎上開發的標準。它的工作頻率為13.56 MHz，適用于訪問控制、移動支付系統、護照和票務應用。NFC 設備可以是終端（臨近耦合設備）或讀取器，覆蓋范圍非常小。為了避 免RFID設備的干擾，NFC 采用了防沖突協議。

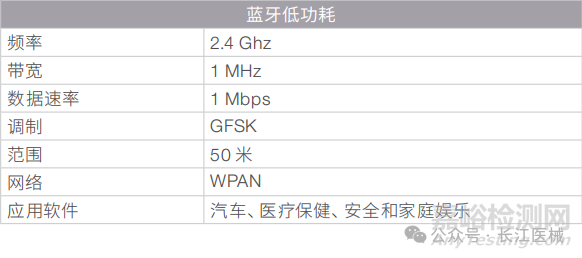

藍牙低功耗標準是藍牙標準的演進版,適用于電池功耗較低的操作。藍牙低功耗的設計思想是通過降低數據吞吐量，顯著減少藍牙設備的功耗，使其可以使用紐扣電池工作10年之久。為了確保能夠在同一設備上與藍牙標準和諧共處，藍牙低功耗和藍牙標準使用公共的媒體訪問控制(MAC)層。
五、FDA推薦的驗證標準
FDA官網在其介紹無線醫療器械的內容中給出了兩個標準，AAMI TIR 69及ANSI C63.27（如下圖）。制造商可以根據AAMI TIR 69在風險管理文件中對器械的FWP根據風險高低進行分類，測試驗證的方法的步驟可以根據ANSI C63.27中的內容進行。
六、風險等級評估
風險管理是貫穿醫療器械全生命周期的活動，對保證醫療器械安全具有非常重要的作用。同樣無線共存也采用了風險分析的方式評估器械的某些功能，AAMI TIR 69則是對醫療器械無線共存風險管理的一個標準。
在AAMI TIR 69中，依據醫療器械中使用無線技術的某項功能（如心電信號無線傳輸）其風險等級（Risk categories）的不同，從低到高分為A,B,C,D四個等級。其中前三個需要測試的等級A,B,C分別對應ANSI C63.27中的測試等級Tier1,2,3。
|
等級/ Category |
風險 /Wireless Risk |
風險等級/ Level of Risk |
測試等級/ Test Tiers |
|
A |
Major |
High |
Tier1 |
|
B |
Moderate |
Medium |
Tier2 |
|
C |
Minor |
Low |
Tier3 |
|
D |
Negligible |
No Significant |
No testing required |
表1 風險等級和其對應關系
等級A（高風險級）：通過無線技術實現的醫療功能，由于無線通信失敗、中斷或延遲，可能導致死亡或嚴重傷害的危險相關。包括患者健康的關鍵數據、關鍵治療、高優先級警報、遠程編程以及維持生命或支持生命活動所需的其他信息和信號。
示例：
輸液泵劑量的遠程控制；
患者生理參數和生命體征遠程監測；
如呼吸機，靜脈注射泵產生的報警信號，發送至護士站。
等級B（中風險級）：通過無線技術實現的醫療功能，由于無線通信的失敗、中斷或延遲，可能導致傷害或損害，需要專業醫療干預。這包括數據的延遲、中斷或丟失可能導致治療延遲的后果。
示例：
由于除顫器的干擾，器械可能無法提供評估治療有效性的數據。
等級C（低風險級）：通過無線技術實現的醫療功能，由于無線通信的失敗、中斷或延遲，可能導致暫時傷害或損害，不需要專業醫療干預。這包括即使延遲、中斷或丟失，也不會對患者健康或醫療設備的預期用途產生重大影響的數據。這些可能包括與輕微傷害有關的危險或決策中的促成因素。
示例：
注射泵藥物數據庫的更新。
等級D（忽略級）：通過無線技術實現的醫療功能，至多可能導致不便或暫時不適的危害。通常，這類功能對患者或使用者沒有可預見的危害。這些數據包括延遲、中斷或丟失，最多只會造成不便，但不會對患者安全構成風險的數據。
示例：
患者和設備監控系統將數據發送到中央數據庫，用于跟蹤，趨勢和歷史目的，但不用于實時的患者護理。

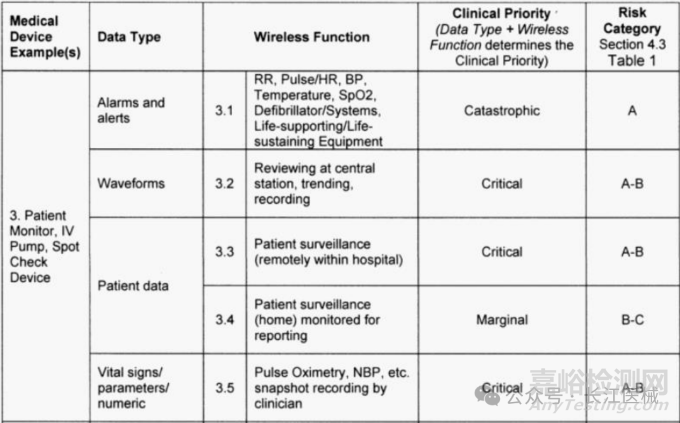

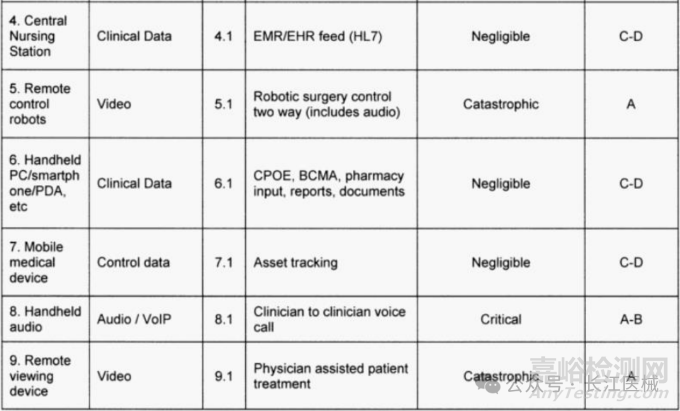

AAMI TIR 69的附錄表E2給出了一些醫療器械的無線功能示例，以及這些功能所對應的風險等級：
七、確定功能及判定準則
FWP
FWP（funtional wireless performance），直譯為“功能性的無線性能”。通過前面風險分析確認的，在醫療設備中使用無線技術的關鍵功能的性能，可以理解為設備的FWP。ANSI C63.18便是根據FWP失效結果將風險等級劃分為Tier1，Tier2，Tier3。
KPI
KPI（key performance indicators），直譯為關鍵性能指標。KPI是評估FWP性能的客觀，可量化的指標。常見KPI指標有如信號延遲，抖動，吞吐量等。通過確立KPI臨界值（KPI thresholds）以判定性能表現的可接受還是不可接受。
示例
受試設備(DUT)為由遠程患者單元和中央監控站組成的無線患者監測系統。
無線患者監測系統在醫院使用2.4Ghz無線局域網，同時被使用無線局域網、藍牙和LTE等技術在同一頻帶上運行的其他設備所包圍。
選擇遠程患者單元到中央監控站的連續端到端傳輸數據作為FWP。如果有延遲或失敗，這將導致警報響起。無線患者監測系統通常傳輸IP數據包，因此可以將數據包錯誤率(packet error rate, PER)，ping延遲，端到端數據傳輸作為相應FWP的關鍵性能指標(KPI)。
其中PER，ping延遲為物理層KPI，端到端數據為應用層KPI。
八、測試方法選擇

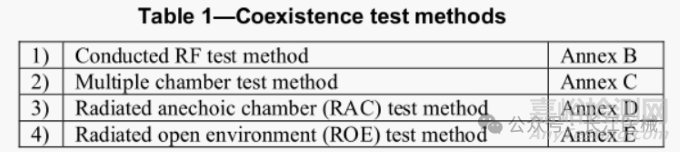

ANSI C63.27中介紹了四種無線共存測試方法：1）傳導測試法；2）多室測試法；3）輻射電波暗室（RAC）測試法；4）輻射開放環境（ROE）測試法。這四種方法根據布局和環境，測試結果可復現性依次降低。
傳導測試法

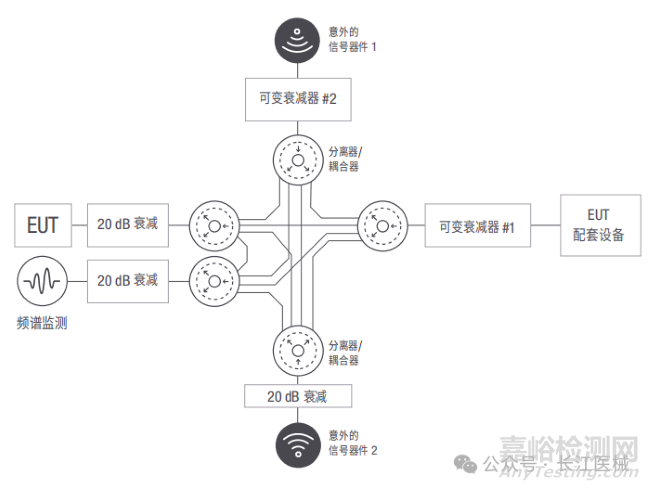

圖2 傳導測試法布局
傳導測試法需要將信號發生和信號監控設備的端口接入被測設備。若被測設備及其配套設備無法被接入這些端口，則不能使用此方法，故不太具備實操性。
多室測試法

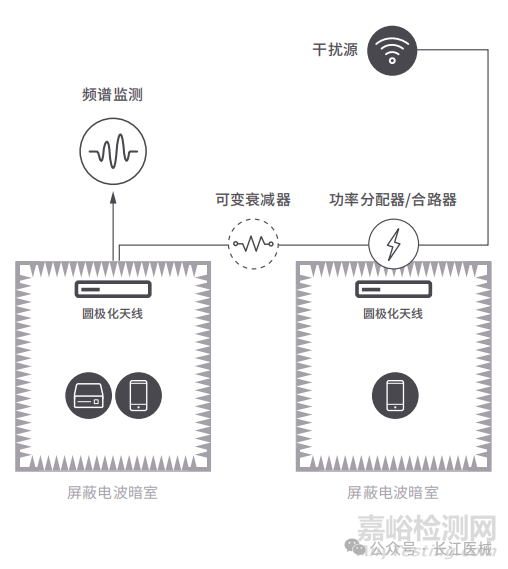

圖3 多室測試法布局
為實現控制被測設備暴露于特定的信號，可采用將無線設備與配套設備分在不同暗室進行測試。但由于依賴多暗室測試成本較高，故該測試方法同樣不常用。
輻射電波暗室（RAC）測試法

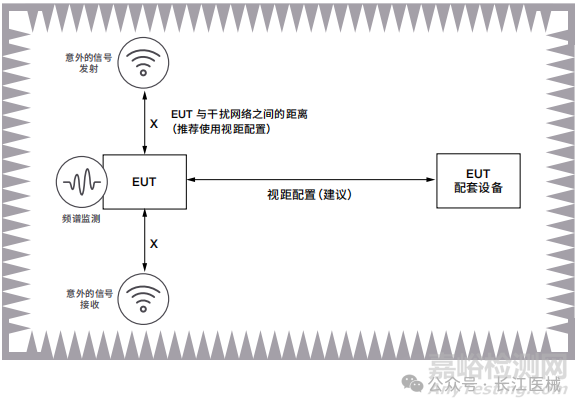

圖4 輻射電波暗室（RAC）測試法布局
此方法可在全電波暗室或半電波暗室中進行測試。測試設備，配套設備及信號源放置在1m高不導電桌子上，干擾信號的發射機與接收機放置在與被測設備相等距離的兩端（如圖4）。
輻射開放環境（ROC）測試

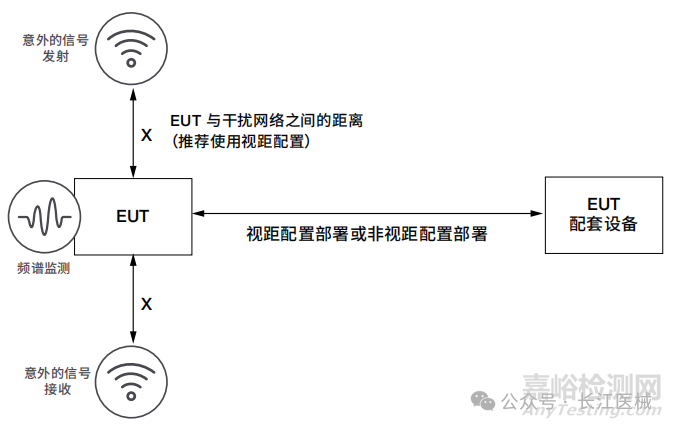

圖5 輻射開放環境（ROC）測試法布局
此方法與上一方法布局類似，只是沒有在暗室而是在開放環境測試。需要額外考慮周圍環境信號的影響。
九、預期使用信號
EUT和EUT配套設備之間為實現FWP而傳輸?shù)臒o線信號即為預期使用信號（Intended Signal）。實驗應記錄預期使用信號的頻率，調制方式，信號幅度及功率控制。
預期使用信號如果和EUT及EUT配套設備之間的距離有關，則應確定其之間的路徑損耗。
十、非預期使用信號/騷擾信號
無線共存測試中，使用非預期信號/騷擾信號評估 EUT與使用此類信號的其他設備的共存能力。試驗信號(騷擾信號)應根據采用的無線接入技術、受試設備的工作頻率和預期使用環境進行選擇。如果騷擾信號與受試設備的信號采用同樣協議,應采取措施防止EUT接收和處理騷擾信號,以免影響測試結果。
應根據 EUT 的故障特征來選擇測試使用的騷擾預期信號。如果 EUT 有幾組不同的失效模式或失效模式的特性未知，則應保證騷擾信號的多樣性和可覆蓋性，以確保試驗過程中可能覆蓋所有可能的失效模式。一般情況下,受試設備的故障特征是已知的，可使用常規的測試方法。但是，更多情況中故障特征是未知的，因此需要開展探索性測試。探索性測試有助于完善評估的具體細節，并獲得 EUT 更具體的抗騷擾能力信息。探索測試中，通過改變騷擾信號的三個基本參數（頻率、頻帶和時間），以識別故障特征。
例如：
①增加騷擾信號的信道功率，直到 EUT 和騷擾信號不能共存；
② 降低同頻信噪比，直到 EUT 無法維持 FWP；
③降低受試設備信號載波頻率和騷擾信號頻率的分離度(降低鄰頻信噪比),直到EUT無法維持FWP。
在ANSI C63.27附錄A中具體介紹了幾種特定頻段無線技術（如藍牙，Wifi，LTE，DECT）在不同測試等級下（Tier1,2,3）對應的非預期信號（Unintended Signal）參數（如頻率，幅度，信道利用率）。
所使用的非預期信號有：IEEE 802.11n，LTE，LTE-LAA。
參考文獻
[1] Radio Frequency Wireless Technology in Medical Devices - Guidance for Industry and FDA Staff
[2] 如何確保物聯網設備在實際環境中正常運行，keysight technology
[3] A Case Study of Medical Device Wireless Coexistence Evaluation，Mohamad Omar Al Kalaa, Joshua Guag, Seth J. Seidman, Yao Ma, Jason Coder
[4] Wireless Medical Devices, https://www.fda.gov/medical-devices/digital-health-center-excellence/wireless-medical-devices#7
[5] AAMI TIR 69——Risk management of radio-frequency wireless coexistence for medical devices and systems
[6] ANSI C63.27——American Naitonal Standard for Evaluation of Wireless Coexistence
[7] 醫療器械無線共存評價方法研究，李澍，郝燁，任海萍
