一、內部電源設備的定義

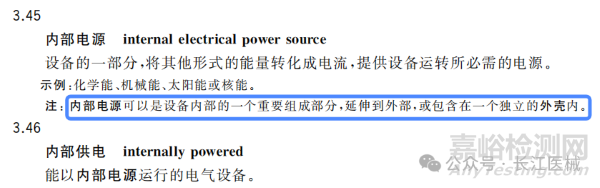

在GB 9706.1-2020中6.2對電擊防護中，將所有ME設備（醫用電氣設備）分為了Ⅰ類ME設備，Ⅱ類ME設備和內部電源ME設備。下圖為標準中對內部電源和內部供電的術語解釋。其中注意藍色方框中的注解，也就是說對于電池/電源不在設備內部的設備，也可以叫做內部電源設備。



有一類內部電源設備，他們存在由網電源連接供電的情況。這時設備的防電擊類型的分類是Ⅰ類/Ⅱ類ME設備和內部電源ME設備。當與供電網連接時應滿足Ⅰ類/Ⅱ類ME設備的安規要求，不與供電網連接時滿足內部電源ME設備的安規要求。

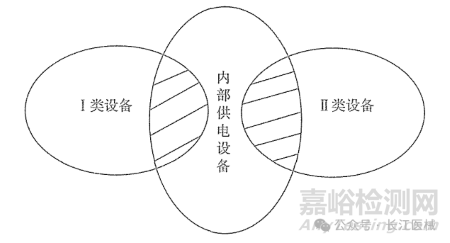

圖1 Ⅰ類/Ⅱ類ME設備和內部電源ME設備間關系

根據內部電源的功能進行區分也可以分為內部電源主要供電和內部電源輔助供電兩類設備。通常如生命支持類設備由網電源主要供電，內部電源起到輔助供電功能，這也是考慮到對其基本安全和基本性能的保障。

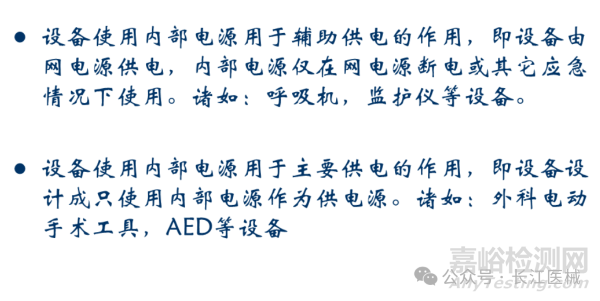

圖2 內部電源設備輔助供電和主要供電（from 上海所PPT）



二、內部電源設備測試要點

以下要求來自GB 9706.1-2020：

標記

如設備與網電源有連接，則還應考慮Ⅰ類/Ⅱ類設備標記要求；

7.3.3電池：應標記電池的型號及其裝入方法（若適用）。預期僅由維護人員使用工具才能更換的電池，使用隨附文件資料說明中提到的識別標記即可。



說明書

7.9.2.1 概述

7.9.2.3 規定與獨立電源連接的ME設備

7.9.2.4 電源

7.9.2.13 保養

7.9.2.14 附件、附加設備、使用的材料

漏電流

外殼漏電流：設備不同外殼之間的漏電流

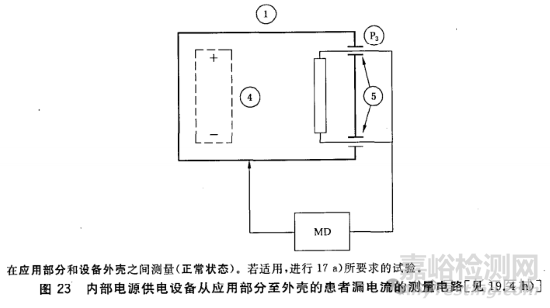

患者漏電流：如圖（摘自GB 9706.1-2007），測試應用部分到外殼之間的漏電流

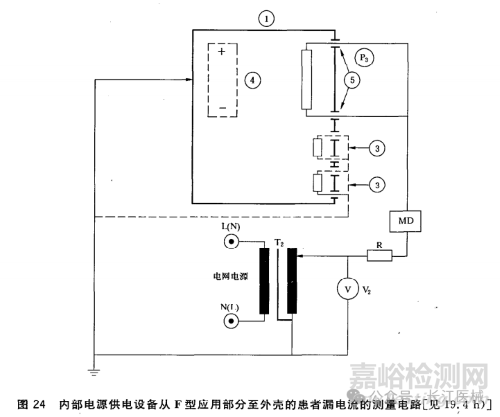

患者漏電流（F型應用部分加壓）：如圖（摘自GB 9706.1-2007），應用部分加壓（~250V），測試外殼到地的漏電流。



做此試驗時,設備金屬外殼和信號輸入部分及信號輸出部分要接地。外殼用絕緣材料制成的設備,在任何正常使用位置時,將設備放在尺寸至少等于外殼水平投影且接地的平坦金屬面上。（注意變壓器一端和金屬面應共地）

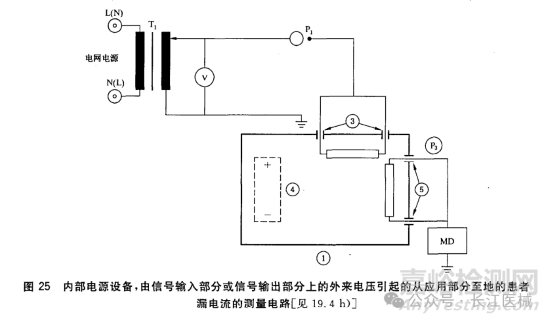

患者漏電流（信號加壓）：如圖（摘自GB 9706.1-2007），信號輸入輸出部分加壓（~250V），測試應用部分到地的漏電流。（注意變壓器一端和MD應共地）

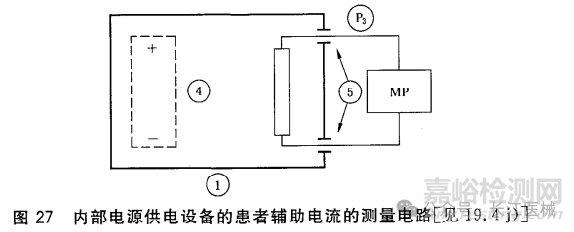

患者輔助電流：對于有多個患者連接的設備，測量不同患者連接之間的漏電流。





電介質強度

應用部分和次級電路之間：基于工作電壓2MOPP

F型應用部分和次級電路，外殼之間：基于最大網電源電壓1MOPP

電池

15.4.3.1 電池罩殼：

如果短路可能產生13.1所屬的危險情況，此時電池倉的設計應能避免電池的意外短路。意外短路的發生可能是由于電池倉內電池正負極觸點之間以及與之相連的布線之間的隔離未達到2個MOOP。另外，大家可以參考GB24462-2009《民用原電池安全通用要求》第八章“電器具電池艙的安全設計”。

15.4.3.2 連接：見7.3.3

15.4.3.3 過度充電保護：

GB 9706.1-2020標準中對過充沒有定義。通常理解的過充為對電池所充入的電量超過電池的容量。充電電壓超過電池制造商規定的最高充電電壓或電池充滿后未能及時終止充電程序均有可能引起過充。值得一提的是，當充電電流超過電池制造商規定的最大充電電流時，也可能會產生危險狀況，從風險管理的角度講，也是一個應該考慮的不安全因素。評估過程中，就是圍繞這些可能引起過充的因素檢查被測設備的充電電路，以確保在NC和SFC下，對二次電池均不會發生過充的情況。這里的單一故障既包括電池外部電路的故障，也包括電池組內部電路的故障。當然，如果過充不會發生不可接受的風險，則發生過充也是可以接受的。

過充防護的試驗方法為“通過檢查設計文檔來檢驗是否符合要求”，對于制造商來說，其提供的設計文檔應能說明其充電電路在NC和SFC下不會出現：（1）充電電壓超過電池制造商規定的最高充電電壓；（2）電池充滿電后未能及時終止充電程序；（3）充電電流超過電池制造商規定的最大充電電流。這要求制造商要選擇參數比較完整的電池（最高充電電壓和最大充電電流），如果從電池制造商無法得到這些參數，則無法根據根據這些參數在設計文檔中進行分析。由于GB9706.1-2020未規定電池過充試驗方法，因此很難通過故障試驗進行驗證。正規電池供應商都會提供這些參數，原材料供應商的選擇很重要。



相比之下，GB 4943.1《信息技術設備基本安全要求》中附錄M章節中，規定了可以通過設計數據檢查或試驗檢查來驗證符合性，并給出了明確的試驗方法（如：充電電壓、充電電流和試驗時間等參數）。



15.4.3.4 鋰電池：見下一節電池的認證

15.4.3.5 過流和過壓保護：

對于內部電源ME設備，如果由于內部布線的截面積和布置，或由于接入的元件的額定值，而可能在短路時發生著火危險，應配有適當額定的保護裝置，以防過電流時造成著火危險。保護裝置應具有足夠的分?jǐn)嗄芰χ袛嗫赡芰鬟^的最大故障電流（包括短路電流）。不采用熔斷器或過流釋放器的理由應被記錄。

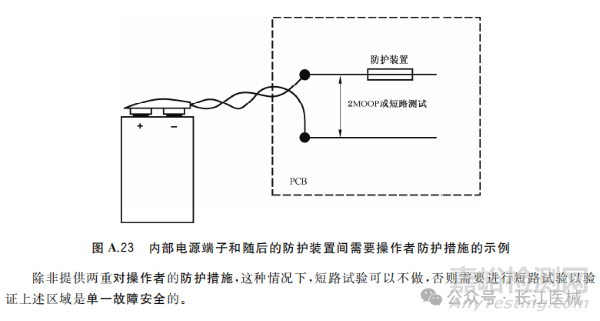

如果在內部電源輸出和相應的保護裝置之間的區域提供兩重對操作者的防護措施（注意爬電距離，2MOOP），那么可以不進行內部電源正極和負極的短路試驗。否則，短路試驗不應導致13.1.2的任何危險情況。





三、電池的分類與認證

分類

按照是否可充電將電池分為不可充電電池（也稱原電池，或一次電池）和可充電電池（也稱二次電池）兩大類。

不可充電電池有鋅錳電池（分堿性和酸性兩種）、氧化銀電池（堿性電池）和鋰原電池（非水溶性體系，有機溶劑體系）等類型。

可充電電池有鎳氫電池、鎳鎘電池、鉛酸蓄電池、鋰離子電池（一般為液體電解質體系鋰電池）和鋰聚合物電池（一般為固體或聚合物凝膠電解質鋰離子電池）等類型。



認證

中國

鋰原電池應符合GB 8897.4的要求（from GB 9706.1-2020）

鋰蓄電池應符合GB/T 28164的要求（from GB 9706.1-2020）

美國

鋰原電池應符合IEC 60086-4的要求（from IEC 60601-1 Ed3）

鋰蓄電池應符合IEC 62133的要求（from IEC 60601-1 Ed3）

美國電池指令：US Public Law 104-142(HR2024)

UL 2054 2nd Edition 家用與商用電池(電池包)

UL 1642 5th Edition 鋰電池(電芯)

歐盟

鋰原電池應符合IEC 60086-4的要求（from IEC 60601-1 Ed3）

鋰蓄電池應符合IEC 62133的要求（from IEC 60601-1 Ed3）

歐盟電池指令：新版電池法規(EU) 2023/1542

其他

運輸：UN38.3

環保：ROHS/REACH/POPS...

MSDS



參考文獻

[1] GB 9706.1-2020

[2] GB 9706.1-2007

[3] 解讀IEC60601-1:2012標準中對醫用電氣設備中電池的要求,韓曉鵬, 任新穎, 魏紅霞,等
