NC：not connect pin，意思為沒有連接的管腳，這種管腳有的是空管腳與芯片無任何電氣連接，有的是與芯片有電氣連接。

失效分析中，曾遇到過NC管腳導致的芯片失效，經過靜電復現，復現相同的故障現象，因此推斷為ESD導致芯片失效。

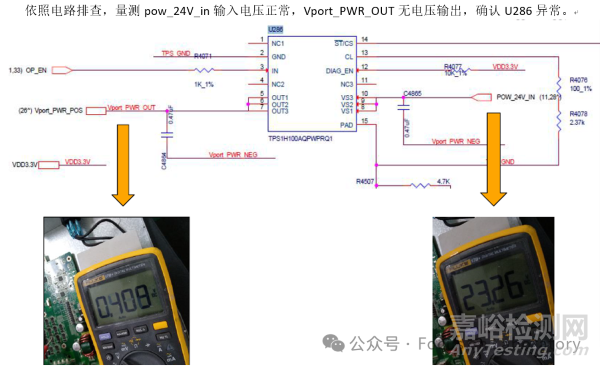

具體介紹一下這個案例，整機的故障表現如下所示。

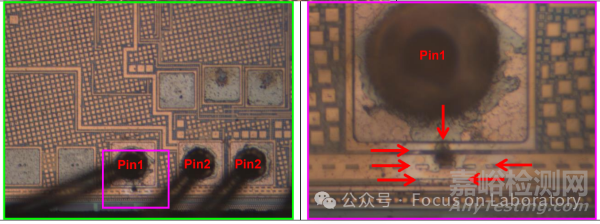

單體測試發現pin1（NC）對GND管腳短路，經開蓋發現pin1管腳的ESD電路部分有明顯的燒毀形貌。

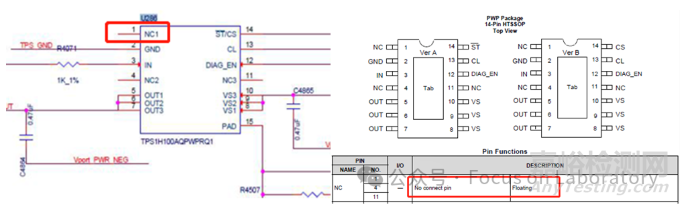

電路設計分析：pin1實際懸空，那為什么會“EOS”呢？

結合實際故障發生場景分析，故障為一上電就發生，因此大概率是上電前芯片就已經損傷了，因此推斷可能是pin1受到了ESD的損傷。

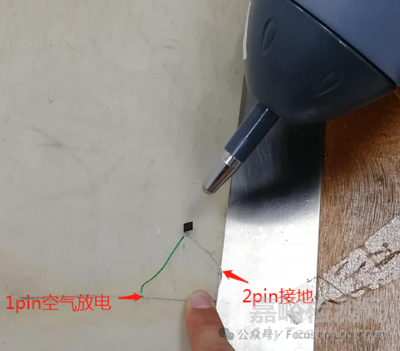

因此，用良品對pin1進行ESD故障激發復現，故障復現模型如下所示。

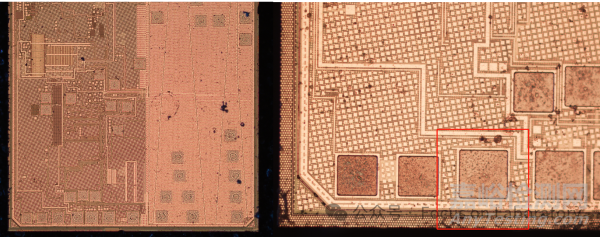

當打到3KV的靜電時，復現芯片pin1和pin2短路現象。對故障復現樣品進行開蓋，未發現明顯的燒毀形貌。

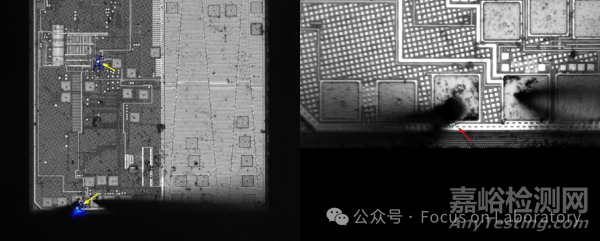

對故障復現樣品進行Thermal測試，可見pin1的ESD電路部分有異常亮點，且位置與市場失效基本一致。

總結，初步判定該故障為靜電損傷導致。
