各位芯片行業的朋友們，今天，我想結合相關資料和最新研究，和大家聊聊FinFET技術中常見的失效分析（FA）問題、可靠性問題以及相應的定位方法。



一、FinFET簡介

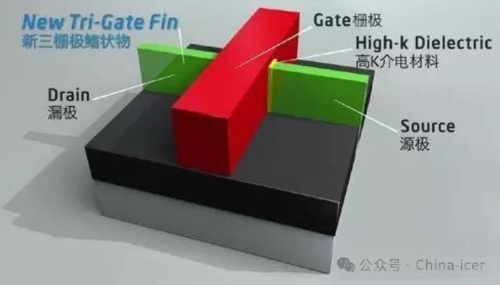

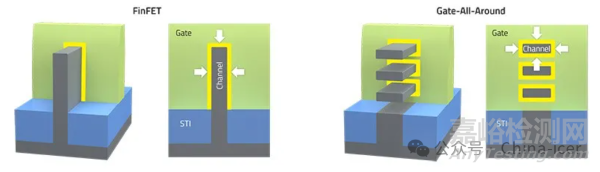

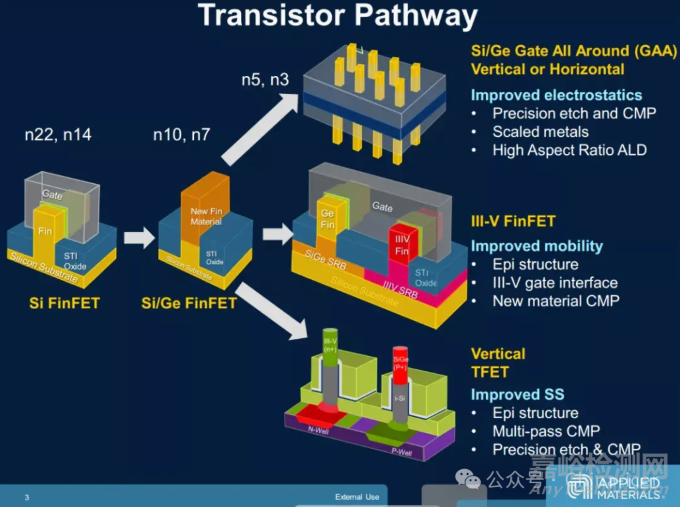

FinFET（鰭式場效應晶體管）是一種新型的Transistor結構，它通過在傳統planner 結構上引入3D Fin結構，大大提高了Transistor的性能和集成度，在現代芯片制造中得到了廣泛應用。然而，隨著工藝節點的不斷縮小，F(xiàn)inFET也面臨著一系列的FA和可靠性挑戰。

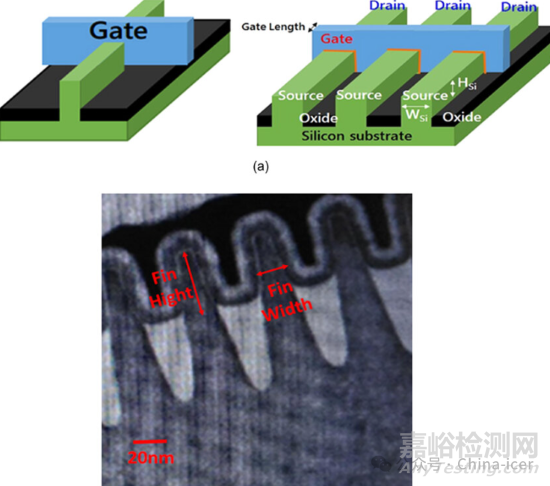

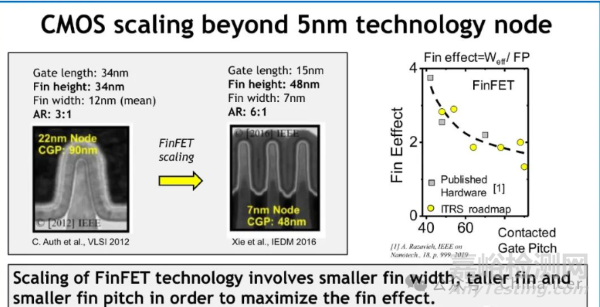

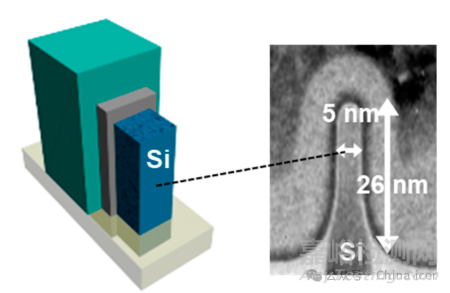

很多人后臺私信我，哪里是Fin Width和Fin Hight，這里放張圖，解釋一下







FinFET/Planar工藝對比表





Loop	Planar	FinFET
AA	Single pattern STI	SADP，F(xiàn)in etch，Cut，SDB
Poly Gate	P1+P2	Poly CMP+ Line+Cut
EPI	SiGe/SiC	SiP/SiGe/low-K spacer
RMG	Single pattern	Single pattern+self-align contact
MEOL	Single pattern	M0 AA/M0 Gate/Cut block
Metal	Single pattern	LELE



二、常見的FinFET FA問題



（一）Gate related issue

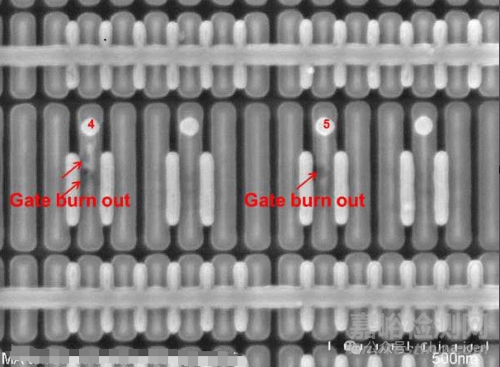

 As we all known，Gox Integrity 是一個Key issue。Gox過薄可能會導致Leakage current增加，影響T的開關性能。此外，Gate material與Fin之間的界面質量也會影響器件的性能，如 interface states密度過高會導致載流子 μ 遷移率下降。



（二）Fin related issue

Fin size和形狀對FinFET的性能有重要影響。Fin height  ，F(xiàn)in width non - uniform會導致device parameters的non - uniform，進而影響芯片的整體性能。另外，F(xiàn)in surface的粗糙度也會影響carrier的傳輸，增加電阻。



（三）SD related issue

SD的摻雜濃度和分布不均勻會導致Transistor 的閾值電壓漂移，影響器件的穩定性。同時，SD與Fin之間的接觸電阻過大也會降低器件的性能。

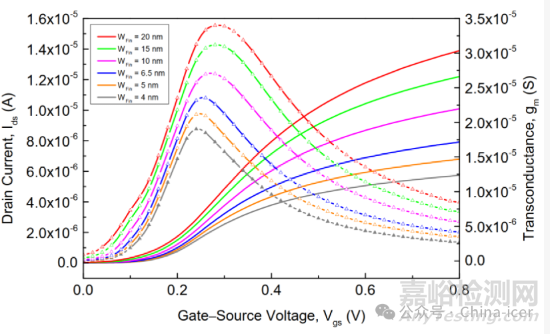

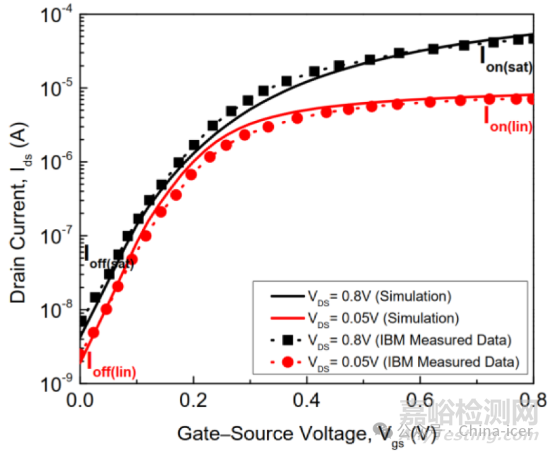

Simulation and experimental I–V curves of the investigated FinFET model



三、常見的FinFET Rel Issue

FinFET 可靠性問題是復雜的二維問題， 可靠性問題類似，

（一）HCI

HCI是FinFET中常見的可靠性問題之一。在高電場作用下，Carrier獲得足夠的能量注入到柵極氧化層中，導致Gox trapped charge增加，從而引起Threshold voltage thift和Gm down，影響device的性能和壽命。

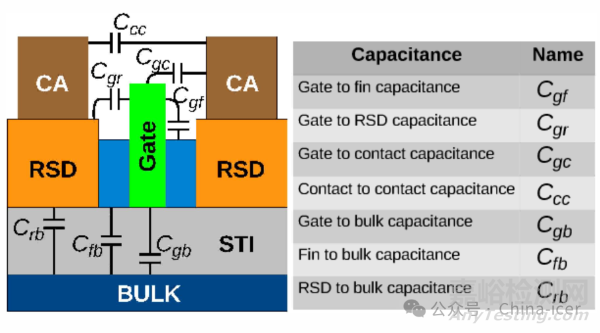

FinFET Parasitic Capacitance Model



（二）NBTI

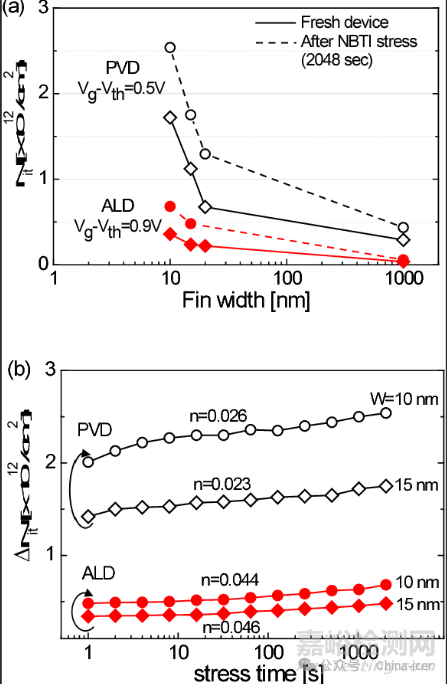

NBTI主要發生在P型FinFET中。在負偏壓和高溫條件下，Gox與Si interf. 處會產生defect，導致Gox  drift Positive，降低器件的驅動能力。



（三）EM

隨著芯片集成度的提高，金屬互連線中的電流密度增大，EM 問題變得更加突出。EM 會導致金屬互連線中的原子遷移，形成 Void 或Short，影響芯片的可靠性。



4）known unkonw Issue?

太多，人類已知知<<知道的知識

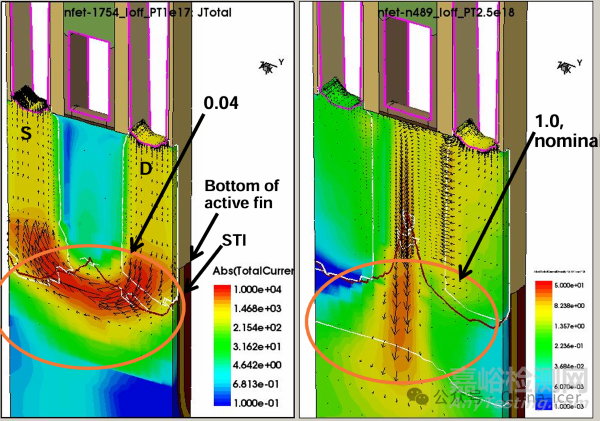

最典型的我約到 doping導致   leakage，可以仿真無法探測

TCAD plot

再有就是量子力學的問題



四、FinFET問題的定位方法

（一）電性測試定位

通過對芯片進行各種電性測試，如I - V特性測試、C - V特性測試等，可以初步判斷問題所在的區域。例如，如果某個Transistor的漏電流異常增大，可能是柵極氧化層存在問題。



（二）物理分析定位

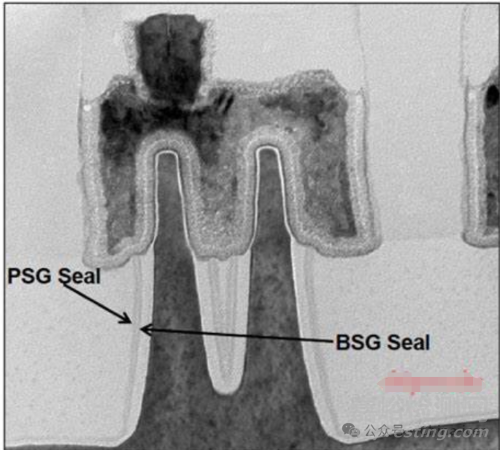

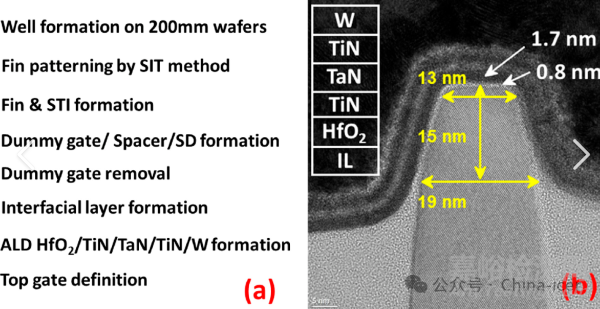

利用SEM、TEM等設備對芯片進行物理分析，可以直觀地觀察IC的微觀結構和缺陷。例如，通過TEM可以觀察到Gate OX的厚度和質量，以及Fin的尺寸和形狀。







TEM image

（三）失效分析技術

常用的失效分析技術包括微OBIRCH、Emmi、LCT、Nano-probe、SIL等。這些技術可以檢測到芯片中的漏電點和熱點，幫助定位失效位置。例如，OBIRCH可以通過檢測芯片表面的光反射變化來定位漏電點。

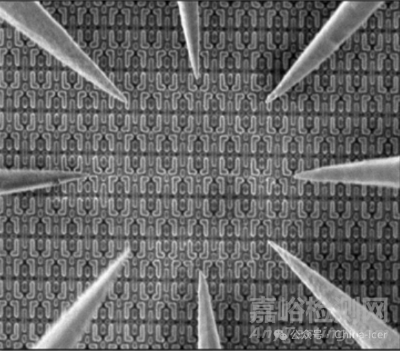

Nanoprobe



因?yàn)槲业谋尘笆菑男酒馁|(zhì)量失效分析可靠性，之后轉到了流程質量，過程質量、SQE,  TQM， 所有對這個有些涉獵

FinFET的質量控制

會根據 Fin Height variation， Fin width variation

Fin With variation （脫敏版）

以及對測量方法， 質量管控、要求，有專項要求



五、總結

FinFET技術在提高芯片性能和集成度方面具有巨大優勢，但也面臨著諸多FA和可靠性問題。作為芯片質量管理人員，我們需要深入了解這些問題，了解要求的來源， 并掌握有效的定位方法，以確保芯片的質量和可靠性。希望今天的分享能對大家有所幫助，讓我們一起為芯片行業的發展貢獻力量！



最近有個別同志舉報我違反原創， 導致我被平臺警告和屏蔽，  國內最新的材料不多， 發文獻前我也比較謹慎， 只能保證不是為盈利為目的為目的的分享。 也希望高抬貴手。
