問題現象描述

某微投產品，在Wi-Fi模式下播放視頻文件時，對其外部金屬端口進行±4KV接觸放電測試時，出現Wi-Fi設備掉線問題。需要重新連接Wi-Fi設備，方可恢復播放視頻，不符合靜電放電測試B等級判定結果。

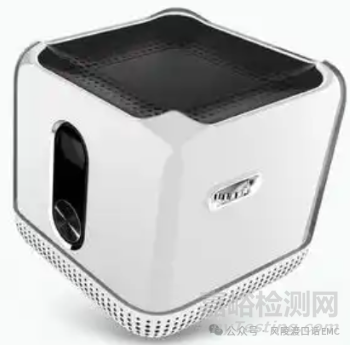

圖1：產品形態圖

問題現象排查過程

靜電放電過程中出現Wi-Fi掉線，系統工作正常，則明問題主要來自Wi-Fi模塊電路。根據產品電路設計框圖可知，Wi-Fi模組輸出USB差分信號到USB Hub芯片轉換，再輸出給主控芯片處理，其中Wi-Fi模組與主控芯片之間通過多個GPIO信號控制。

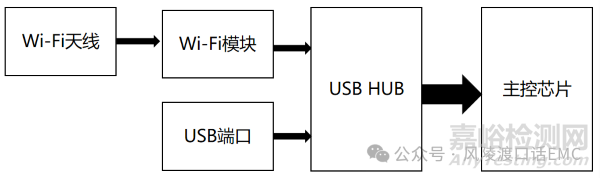

圖2：Wi-Fi部分電路原理框圖

根據原理框圖可知，Wi-Fi模組與USB端口共同經過USB Hub,Wi-Fi掉線問題引起主要因素包含兩部分，即Wi-Fi模組與USB Hub。為確定敏感源是USB Hub還是Wi-Fi模組，在端口插入U盤，并播放U盤視頻信號，進行靜電放電測試，發現U盤也會出現掉盤現象，USB通道與Wi-Fi模組共用USB Hub，初步懷疑是USB Hub收到靜電放電干擾出現異常。

使用打印信息軟件，在靜電放電過程進行軟件信息打印，以協助判斷問題出現的原因。打印軟件信息發現靜電放電出現Wi-Fi掉線的過程是先出現USB Hub掉線，再出現Wi-Fi斷線，根據打印信息判斷是USB Hub受到靜電放電干擾出現異常后掉線，稍后出現Wi-Fi掉線，判斷敏感源是USB Hub。

圖3：USB Hub芯片引腳說明

根據USB Hub data sheet可知其為4路USB輸入1路USB輸出，采用5V電源供電，內部分別集成5V轉3.3V LDO與5V轉1.8V LDO電源轉換，外部控制GPIO信號主要有PIN17引腳復位信號，LED1、LED2顯示燈控制GPIO，當前電路設計未使用PIN23、PIN24引腳。

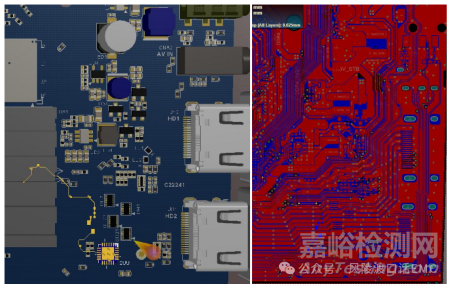

圖4：USB Hub芯片復位信號PCB布線設計（修改前）

查閱PCB Layout設計圖，發現USB Hub芯片距離端子稍近，而其PIN17引腳復位信號的PCB布線靠近外部金屬端子下方布線，如上圖黃色PCB Layout布線軌跡，當對外部金屬端子進行靜電放電時有被干擾的風險。

使用鑷子將USB Hub的復位信號對地短路進行復位操作，也會出現Wi-Fi掉線的現象，打印信息與靜電放電測試過程中的現象完全相同。使用靜電放電槍對USB Hub的復位信號直接進行靜電放電2KV，出現的現象與直接復位的現象相同，初步鎖定是USB Hub復位信號被干擾所導致。

靠近USB Hub芯片的復位引腳處增加0.1uF電容，吸收靜電放電耦合的電場干擾后，重新進行靜電放電測試，結果PASS，確定是USB Hub的復位信號受到靜電放電噪聲干擾，導致USB Hub芯片被復位，USB信號斷連，引發Wi-Fi掉線。

問題解決方案

根據問題分析驗證過程，確定USB Hub芯片的復位信號引腳受到靜電放電噪聲干擾，解決方案在USB Hub芯片引腳增加0.1uF電容，濾除靜電放電過程中耦合的靜電干擾。

由于PCBA因其它原因也要修改PCB Layout設計，同步也修改PCB Layout設計，調整USB Hub芯片引腳復位信號布線設計，使其遠離外部端子布線，降低靜電放電的噪聲耦合，PCB Layout修改如下圖所示：

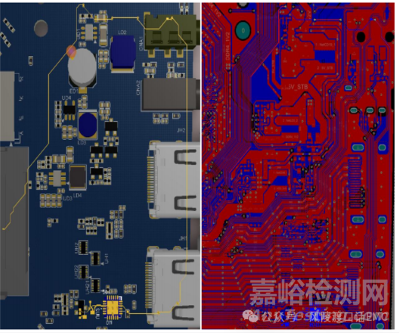

圖5：USB Hub芯片復位信號PCB布線設計（修改后）

修改USB Hub芯片復位信號PCB布線后，USB Hub芯片復位引腳不增加0.1uF濾波電容，靜電放電測試結果PASS，證明問題產生的原因確實是USB Hub芯片復位引腳布線靠近端子較近，靜電放電測試耦合噪聲所致。

【案例總結與思考】:

外部金屬端子為靜電放電測試點，敏感信號布線應遠離靜電放電測試點，若PCB Layout設計無法避免時，應考慮靜電放電噪聲耦合的防護，否則可能引發靜電放電問題。
