1.RTC變成1970年的問題與解決方案



在某些嵌入式產品運行一段時間后，可能會出現RTC（Real-Time Clock）時間回退到1970年，導致程序運行異常。



這通常與RTC電池電壓過低有關，具體表現為內核日志提示類似以下內容：



rtc-pcf8563 0-0051: low voltage detected, date/time is not reliable.



這表明RTC電池電壓偏低，無法保證時間的準確性，從而影響Linux系統的時間同步。



2.PCF8563 RTC芯片的低電壓檢測功能



PCF8563芯片具有低電壓檢測功能。



當檢測到RTC電池電壓低于0.9V時，芯片會標記時間數據為不可靠（參考圖1）。



這可能導致系統時間不同步甚至程序異常。

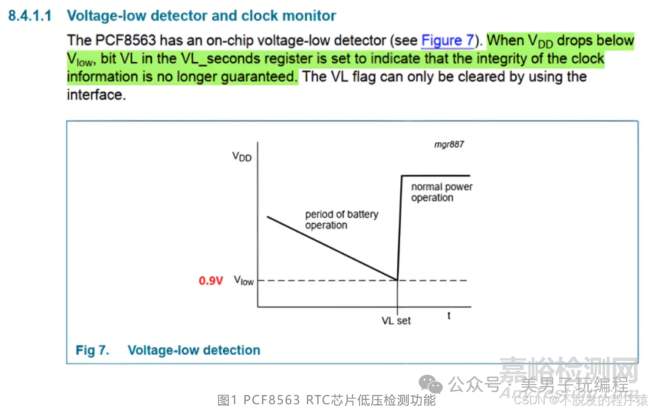

圖1 PCF8563 RTC芯片低壓檢測功能



為了避免此類問題，可從以下幾個方面進行改進和優化：



采用可充電RTC電池并設計充電電路，使用可充電電池代替一次性電池，并設計合適的充電電路，確保電池在設備運行時能夠得到持續補充電能。



關閉CLKOUT功能以降低功耗，CLKOUT是PCF8563的一個時鐘輸出功能，可能會消耗額外功率。在實際使用中，可通過配置寄存器關閉此功能，從而延長電池續航時間。



引入超級電容作為輔助電源，設計多電源供電方案，增加超級電容以提供短期供電：系統上電時由主電源供電。系統掉電后，超級電容供電；超級電容耗盡時，再切換到RTC電池供電。這種方案可以顯著減少對RTC電池的依賴。



3.RTC多電源供電參考設計

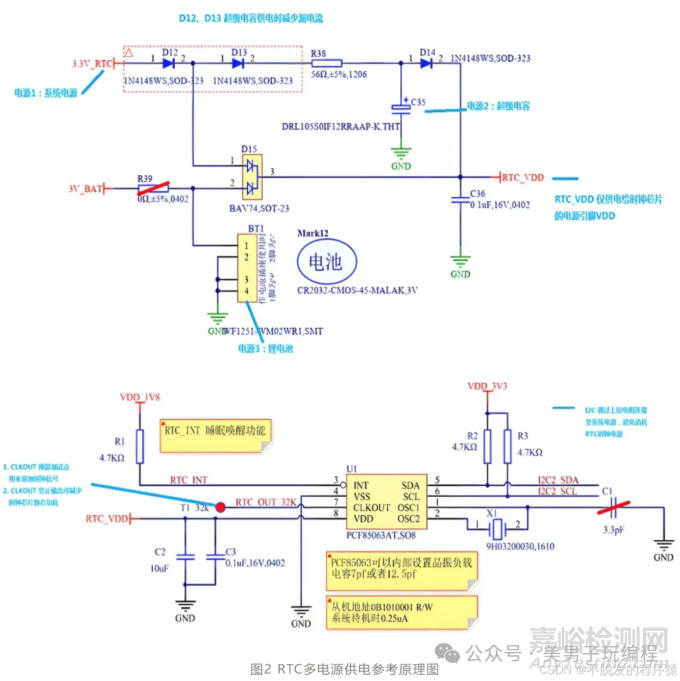

圖2 RTC多電源供電參考原理圖



設計時需要注意以下幾點：



RTC_VDD 專供時鐘芯片，RTC_VDD應僅連接到時鐘芯片的VDD引腳，以避免供電干擾。



選擇低壓降、低漏電流二極管，在RTC_VDD的供電線路上，二極管的壓降和漏電流直接影響供電效率和電池壽命，應優先選擇低損耗型號。



I²C 上拉電阻使用系統電源，RTC芯片的I²C總線需要使用系統主電源作為上拉電阻供電，避免增加RTC電池負擔。



預留CLKOUT調試測試點，CLKOUT信號可用于調試時鐘精度，在調試結束后關閉該功能以降低功耗。



4.UNIX系統中的“2038年問題”



問題背景



UNIX系統的時間以“Unix紀元時間”表示，即從協調世界時（UTC）1970年1月1日00:00:00開始累計的秒數。



這種時間表示方式被稱為POSIX時間，廣泛應用于Linux和其他系統。



在32位處理器的Linux系統中，rtc_time結構體使用有符號整數表示時間相關字段，如下所示：



struct rtc_time {

    int tm_sec;  // 秒

    int tm_min;  // 分

    int tm_hour; // 小時

    int tm_mday; // 日期

    int tm_mon;  // 月份

    int tm_year; // 年份

    int tm_wday; // 星期

    int tm_yday; // 一年中的第幾天

    int tm_isdst; // 是否為夏令時

};



由于32位整數的最大值為0x7FFFFFFF（即2147483647），其能表示的最大時間范圍約為68年零18天，從1970年1月1日開始計算，到2038年1月19日11:14:07。



屆時計數器溢出，將導致系統時間異常，影響RTC功能的正常運行。



解決方案



升級到高版本Linux內核與glibc，對于32位系統，可通過升級Linux內核和glibc庫以支持更大的時間范圍。然而，此方案工作量較大，且依賴于處理器廠商是否提供相應的內核支持。



遷移到64位系統，選用64位處理器并運行64位Linux系統是徹底解決問題的最佳方案。在64位系統中，POSIX時間由64位有符號整數表示，其最大值為0x7FFFFFFFFFFFFFFF（9223372036854775807秒），對應的時間范圍約為292億年，從根本上規避了時間溢出的問題。
