案例背景：某PoE和DC 12V同時供電的Power Device，上下電時發現DC 12V轉3.3V BUCK芯片失效

設備類型：網絡監控?cái)z像頭（支持PoE供電和DC 12V電源輸入）

故障現象：當同時連接PoE交換機和DC 12V適配器時，上下電時發現攝像頭主板上的12V電源管理芯片概率性的燒毀，設備無法開機；單獨使用PoE或DC 12V供電時設備正常工作不會燒毀。

故障分析：

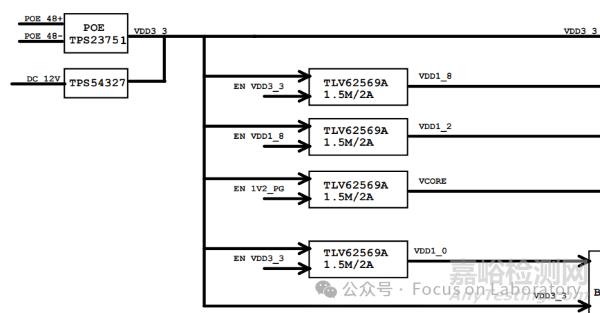

PoE供電路徑：PoE（48V）通過PD（受電設備）模塊（如TPS23751）轉換為3.3V，直接連接到主板電源輸入端。

DC 12V供電路徑：外部DC 12V適配器通過DC插頭接入，經過一個BUCK芯片（如TPS54327）轉換成3.3V，未經隔離直接并聯到主板電源輸入端。

電源設計缺陷：PoE降壓后的3.3V與外部DC 12V轉換后的3.3V直接并聯，未使用任何隔離元件（如二極管、MOSFET）。

同時供電時：12V DC芯片存在反灌的風險，PoE模塊向DC適配器反向灌入電流（約0.5A），將輸入拉高導致“EOS”。

失效機理：

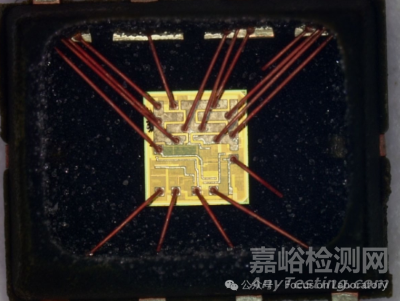

電壓疊加：PoE模塊和DC適配器并聯后存在因電壓差形成反向電流，導致輸入端電壓被拉高。輸入端電壓拉高超過器件規格發生芯片EOS。

解決方案：

1、PoE供電和DC供電增加防反設計

2、設計電源優先級：如通過硬件（如比較器+MOSFET）或電源管理IC，設置優先級（如優先使用PoE），避免兩路電源同時工作

3、分時供電控制：通過邏輯電路或MCU控制電源切換，確保僅一路電源有效（如檢測到PoE時自動斷開DC 12V）

經驗總結：多電源并聯時，必須通過二極管或MOSFET隔離，避免電壓競爭和反向電流。

類似場景擴展，此方案同樣適用于以下設備：

1、無線AP（雙電源冗余設計）

2、工業傳感器（PoE+電池供電）

3、智能照明控制器（PoE+太陽能電源）
