失效模式分析:下管先過壓擊穿,然后上管過熱失效。
市場有兩種故障類型:
1、Vin和SW均與GND短路;
2、SW與GND短路。

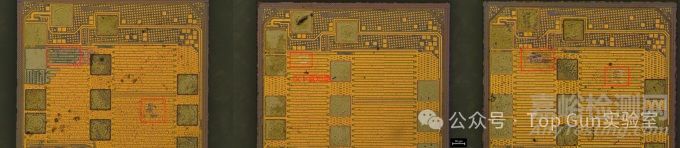

市場失效共性分析:下管失效位置一致,上管失效位置隨機分布(但都在上管的中間位置,即散熱最差的位置)

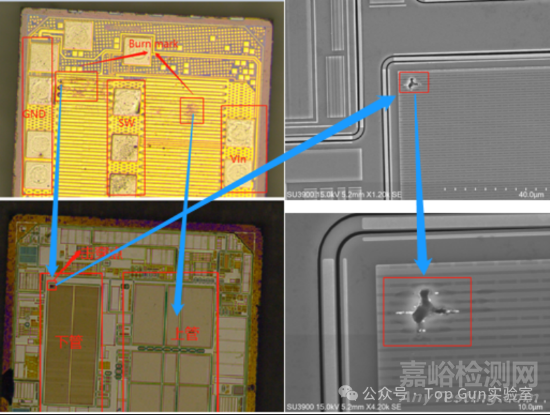

開蓋分析:市場故障開蓋及去層發現下管邊緣處有過壓擊穿點形貌,上管中間有熱斑,推斷故障機理為下管先受過電應力導致?lián)舸ㄍǔ_吘夁吘壩恢秒姂?yīng)力最大先擊穿),上管在下管被擊穿后開通時上下管同時導通MOS發熱導致熱失效,失效點在MOS中間散熱最差的地方形成一個熱斑。

導致其下管擊穿的原因,通常不是存在真實的過電應力,因?yàn)橐呀?jīng)有很多客戶在其官網提報,可能是其耐壓設置偏下限,在低溫下耐壓進一步下降導致發生擊穿失效。
解決方案:使用TLV62569A或者國產替代,經受害者驗證,這兩種方案均有效。

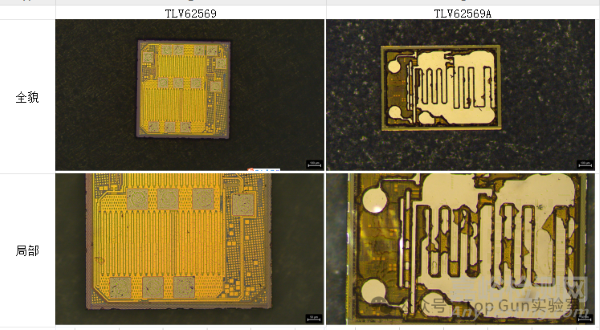

需注意:TLV62569A我司選用的是SOT563-6封裝,該封裝采用的是bump;TLV62569我司選用的是SOT23-6封裝,該封裝采用的是wire bonding。
國產替代:鈺泰/ETA3485,受害者已驗證沒問題。國產替代很多,查看規格書可用發現耐壓規格做的比TI大,目前這個物料國產替代已經有很多,杰華特也有相應的規格。

寫在最后:有的時候EOS只是一個現象,但是導致EOS問題的并不一定真的存在過電應力,可能是芯片設計存在薄弱點。TLV62569的問題分析并沒有找到根因,這個根因可能只能存在于TI內部,但因?yàn)楹芏嗫蛻?hù)均已提報了相同類型的問題,那么可以學習這些受害者的經驗,導入改善措施。
