什么是帶隙穩壓源

利用半導體帶隙的溫度補償特性生成穩定的電壓源，實現對溫度不敏感。通常為1.25V，接近硅在絕對零度下的帶隙電壓。



應用場景：帶隙穩壓源一般用在電壓穩定性要求比較高的模擬器件的VREF電壓上。比如ADC的ref電壓，LDO/DC-DC內部的vref電壓等等，均是由Bandgap電路生成的。



正是因?yàn)锽andGap經常出現在芯片手冊里，所以需要硬件工程師對BandGap有所了解。



什么是帶隙（Band Gap）

帶隙（Bandgap）：用Eg表示，是材料中價帶頂部到導帶底部之間的能量差，與溫度相關。



帶隙穩壓源設計原理：

在Band Gap中，利用半導體溫度正相關和溫度負相關的物理特性，將二者結合使得溫度變化相互抵消，從而生成與溫度無關的輸出信號。



溫度無關性原理詳解：

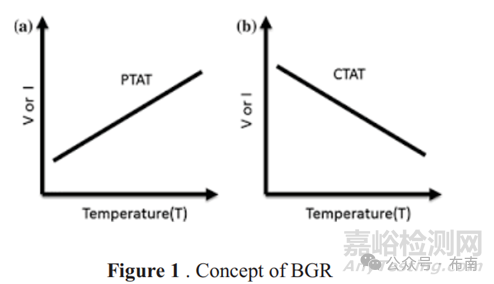

a)CTAT (Complementary to Absolute Temperature)溫度負相關，溫度越高，信號越小



三極管BJT的基極-發射極電壓（VBE）是CTAT信號，隨著溫度升高，VBE減小。比較好理解。



三極管Vbe典型值為0.75V，T=300K（開爾文）時，



故Vbe為CTAT信號。



b)PTAT（Proportional to Absolute Temperature）溫度正相關，溫度越高，信號越大。

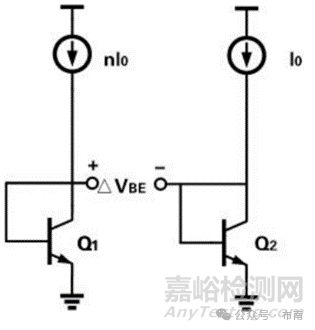

1.如果兩個完全一樣的BJT的集電極電流Ic不同（集電極和發射極短接的情況下），則兩者之間的壓差ΔVbe是一個與溫度正相關的電壓。（1964年Hilbiber的研究成果）



2.如果兩個BJT的集電極電流Ic相同（集電極和發射極短接的情況下），但是發射極面積不同，Q2是Q1的n倍。那么他們Vbe之間的壓差ΔVbe也是一個與溫度正相關的電壓。







由于Vt正比于T，n是常數，故可以說ΔVbe是PTAT信號

實際實現上，Q2發射極面積=n*Q1發射極面積，可以看作是Q2=n個Q1并聯。具體見某個IC內部設計：





c)利用PTAT+CTAT組成溫度無關Vref

對ΔVbe求偏導數



故想要得到與溫度無關的Vref電壓，只需要令

即：

已知T=300K時，

則：

即溫度無關的Vref

可以得到在T=300K時，

故在其他溫度下也是1.2V.（T=300K）

很多論文寫Vref=1.25V，在帶隙基準電路的實際設計中，這個差異可能是由于Vbe或17.2*VT的實際值在設計中經過微調，或者有其他額外的電路補償因素。



因此1.25V是基于特定調整后的近似值，而非簡單的理論計算結果。

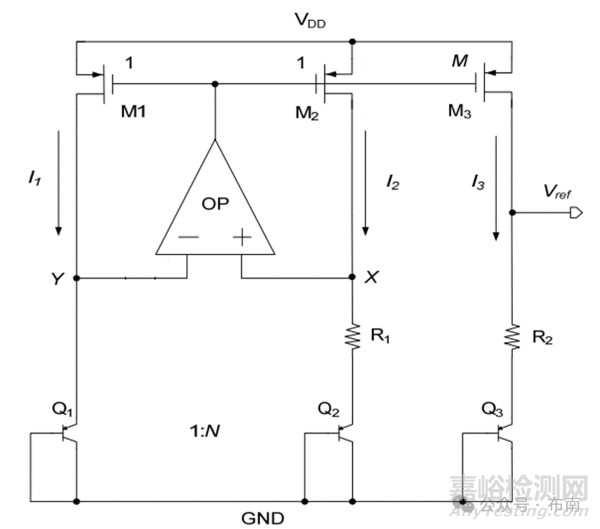

經典一階BandGap Ref設計電路

如下圖，可以得到







下面來解釋一下：

由于M1,M2,M3的Vgs相等，三者均處于飽和區時，I1=I2=I3是典型的MOS管電流鏡（不懂的同學可以看一下文章電流鏡基礎）

1.I1=I2，即Q2和Q1的集電極電流相等

2.Q2發射極面積是Q1的N倍

3.由于運放的存在，Vy=Vx

4.根據PTAT的第二點：如果兩個BJT的集電極電流Ic相同，但是發射極面積不同，那么他們Vbe之間的壓差ΔVbe也是一個與溫度正相關的電壓。--可以判斷R1上的壓差ΔVbe是一個PTAT信號

5.I2和I3是一個電流鏡電路，即I2=I3，則R2流過得電流為I3*R2，即ΔVbe/R1*R2

6.故Vref=I3*R2+Vbeq3，即

因?yàn)樯衔闹袦囟葻o(wú)關性原理解釋中，溫度無關的

則適配合適的R2/R1，既可以得到一個溫度無關的BandGap電壓Vref。
