屏蔽線是使用金屬網狀編織層把信號線包裹起來的傳輸線，編織層一般是紅銅或者鍍錫銅。

屏蔽線是為減少外電磁場對電源或通信線路的影響，而專門采用的一種帶金屬編織物外殼的導線。這種屏蔽線也有防止線路向外輻射電磁能的作用。

屏蔽層的主要功能是：

阻擋外部干擾（保護屏蔽層內部信號線） （如電磁場、靜電噪聲）侵入信號線。

導走內部信號產生的干擾 （防止信號線向外電磁輻射）（如信號高頻輻射）。

EMC是指電子設備或系統在其電磁環境中能夠正常工作，且不會對該環境中其他設備產生不可接受的電磁干擾（EMI）能力，同時亦能耐受該環境中的電磁干擾（EMS）而不影響其功能性能的狀態。簡而言之，EMC是設備既不成為“害群之馬”，也不做“驚弓之鳥”的能力。

屏蔽層需要接地，外來的干擾信號可被該層導入大地。

屏蔽電纜的屏蔽層主要由銅、鋁等非磁性材料制成，并且厚度很薄，遠小于使用頻率上金屬材料的集膚深度（所謂趨膚效應是指電流在導體截面的分布隨頻率的升高而趨于導體表面分布，頻率越高，趨膚深度越小，即頻率越高，電磁波的穿透能力越弱），屏蔽層的效果主要不是由于金屬體本身對電場、磁場的反射、吸收而產生的，而是由于屏蔽層的接地產生的，接地的形式不同將直接影響屏蔽效果。

不接地會怎樣？

如果屏蔽層不接地，其抗干擾能力會顯著下降，甚至可能引發新的問題：

無法有效導出干擾電流 ：

外部電磁場（如無線電波、電機噪聲）會在屏蔽層上感應出電荷，但這些電荷無法通過接地釋放，可能通過電容耦合 進入信號線。

內部信號的高頻噪聲（如數字信號的邊沿輻射）也無法通過屏蔽層導走，導致對外輻射干擾其他設備。

屏蔽效果大幅降低 ：

低頻干擾（<1MHz） ：不接地的屏蔽層對磁場幾乎無屏蔽作用，外部交變磁場會穿透屏蔽層，干擾內部信號線。

高頻干擾（>1MHz） ：雖然高頻電場可通過屏蔽層的電容耦合部分衰減，但無法形成閉合的低阻抗路徑，屏蔽效果遠弱于接地狀態。

可能成為“天線” ：未接地的屏蔽層可能因長度和頻率形成諧振結構，像天線一樣接收或輻射電磁波，反而放大干擾。

靜電積累風險 ：在干燥環境中，屏蔽層可能因摩擦或感應積累靜電，導致高壓放電，損壞設備或引發安全隱患。

多點接地，地環路電流的形成

照道理來說多點接地，接地阻抗更好，泄流路徑更多。

（1）降低接地阻抗

低頻場景 ：通過多點接地可縮短電流路徑，減少導體電阻。

高頻場景 ：利用分布電容和電感形成并聯諧振，降低高頻接地阻抗。

（2）分散泄流路徑

雷擊或靜電放電（ESD）時，多點接地可將大電流分散到不同路徑，避免局部過載。

（3）減少地電位抬升

大功率設備（如變頻器、電機）的瞬態電流通過多點接地分散，降低單個接地點電位波動。

以上往往都是理論上的優勢，在實操層面很難保障多點接地時能有極好的接地阻抗。

多點接地帶來的問題是更多的，所以我們謹慎采用。

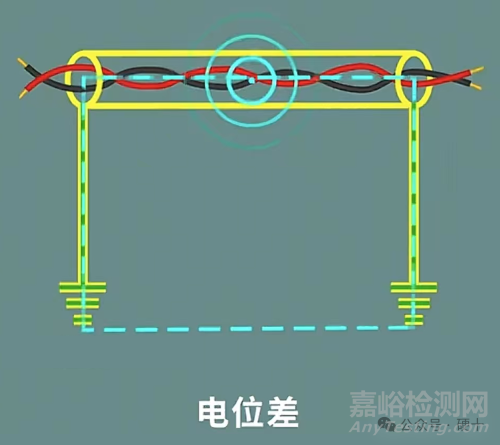

（1）接地電位差 ，形成  地環路干擾（Ground Loop）

當屏蔽層兩端接地時，若兩個接地點之間存在電位差（例如設備間接地電阻不同，或附近有大電流設備導致地線電壓波動），屏蔽層中會形成閉合回路電流（地環路電流）。

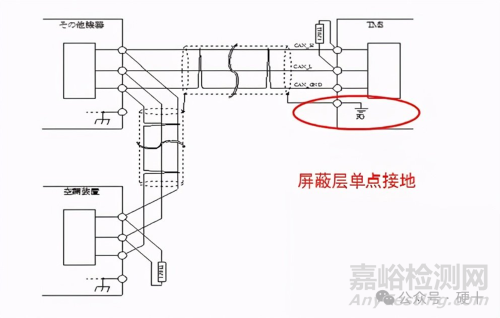

當信號線傳輸距離比較遠的時候，由于兩端的接地電阻不同或PEN線有電流，可能會導致兩個接地點電位不同，此時如果兩端接地，屏蔽層就有電流行成，反而對信號形成干擾，因此這種情況下一般采取一點接地，另一端懸空的辦法，能避免此種干擾形成。

（2）高頻諧振風險

分布參數效應 ：屏蔽層的多點接地與電纜長度可能形成 傳輸線諧振 （諧振頻率），在諧振頻率附近，屏蔽層阻抗急劇升高，反而降低屏蔽效果。

（3）共模噪聲放大

多點接地可能為共模噪聲（如開關電源噪聲）提供多個耦合路徑，導致系統級干擾。
