三元鋰電池是指使用鎳鈷錳作為正極材料，石墨作為負極材料的鋰電池。三元鋰電池電壓平臺高，比能量、比功率大，能量密度高。除此之外，在大倍率充電和耐低溫性能等方面，三元鋰電池也有很大的優勢。

電池內阻是衡量電池健康狀態的重要指標，本文利用HPPC脈沖功率測試方法，測試電池在不同脈沖電流、不同脈沖時間長度下，充放電過程中對應下的內阻，通過繪圖并分析得出在不同條件下內阻的變化規律，為研究電池性能提供參考依據。

1. 實驗

1.1 實驗平臺

實驗設備為藍電測試系統，測試電流10A，電壓20V；溫控箱，溫度范圍為-20~130℃。

實驗過程中，將電池樣品放置于恒溫箱中與藍電測試設備相連接的卡槽內，設置溫度25℃，濕度30%，避免由于環境溫度的變化對內阻測試的影響。通過在測試軟件設置測試程序，實時存儲實驗數據。利用 Excel 表格篩選數據，Origin 軟件繪圖。

1.2 實驗對象

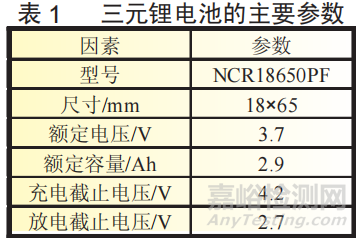

實驗材料為三元鋰電池18650PF，標稱容量2.9Ah，標稱電壓3.7V。該圓柱形電池的正極材料為鎳鈷錳(三元材料)，其他參數如表1所示。

1.3 實驗過程和方法

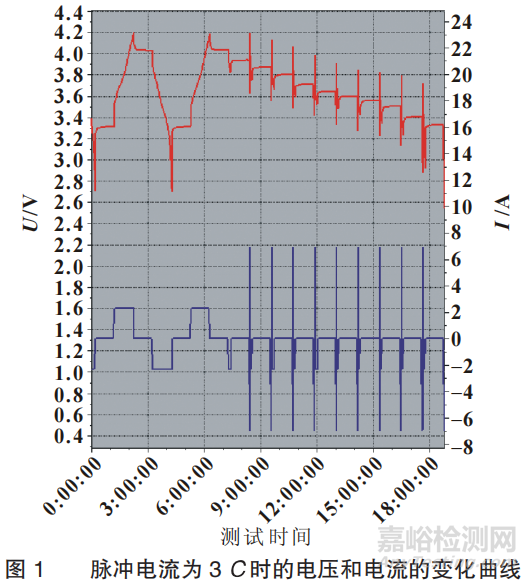

本文參考《FreedomCAR 功率輔助型混合動力車電池測試手冊》里的3.3節混合脈沖功率特性測試，設計內阻測試方法，完整測試過程中電流和電壓隨時間的變化，如圖1所示。

具體測試步驟如下：

(1)將三元鋰電池置于溫控箱，溫度設為25℃，濕度30%，靜置1h以2.3A電流進行充放電，記錄充入容量C；(2)以1C倍率恒流放電至放電容量為0.01C時停止放電，此時電池SOC=0.9，靜置1h，電壓記為U1；(3)采用XC倍率大小的脈沖電流對電池進行恒流放電，持續30s，電壓記為U2，靜置60s，電壓記為U3；(4)采用XC倍率大小的脈沖電流對電池進行恒流充電，持續30s，電壓記為U4，靜置60s；(5)重復步驟(2)~(4)，直至SOC=0.1；(6)調節脈沖電流倍率大小X為 2、3、4，重復(1)~(5)，進行不同脈沖電流下的內阻測試。

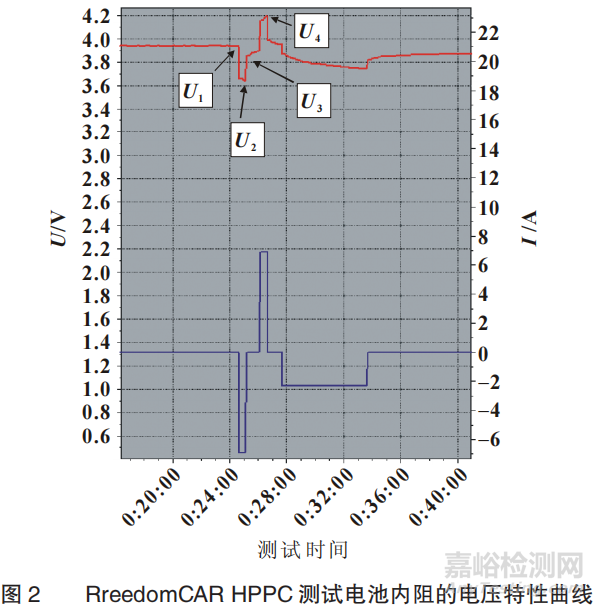

步驟(3)和(4)中，數據為0.1s采集一次。以放電過程為例，電壓變化曲線如圖2所示。在加載脈沖電流放電的瞬間，電池端電壓會產生階躍，接著相對緩慢變化，參考IEC內阻測試方法，計算公式為：

2. 結果與分析

2.1 內阻隨SOC、脈沖時間的變化

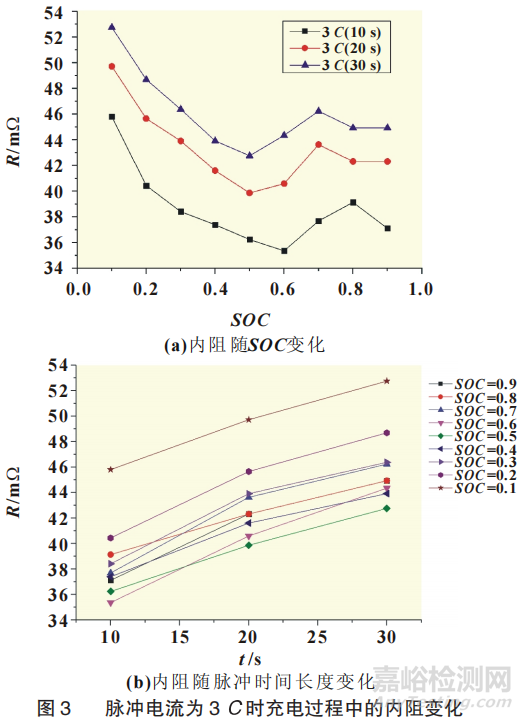

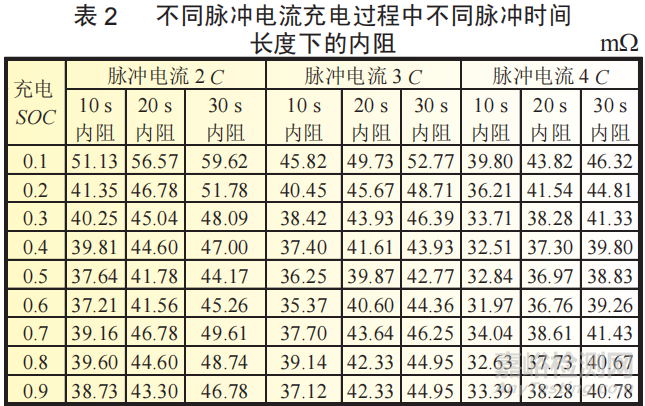

表2、表3為不同脈沖電流和不同脈沖時間長度對應下充放電過程的內阻測試結果。圖3為脈沖電流3C時，充電和放電過程中不同脈沖時間長度下內阻隨的變化規律。

圖3、圖4所示為脈沖電流大小為3C時，充放電過程中不同脈沖時間長度對應下的內阻變化。從圖3中可以看到：在相同SOC下，隨著脈沖時間的增加，內阻增加，增加的幅度減小。例如，當SOC=0.5時，脈沖時間為10、20和30s對應的R內阻值分別為36.25、39.87和42.77mΩ，即脈沖時間長度每增加10s， 的增幅從3.62mΩ降為2.9mΩ 。此外，隨著脈沖時間長度的增加，R隨SOC的變化在總體趨勢上保持一致，先快速減小再緩慢上升最后趨于穩定。

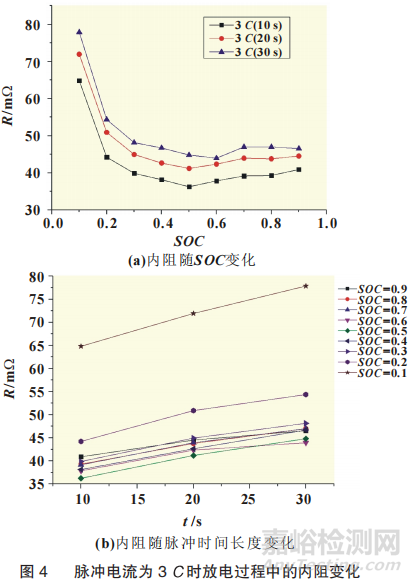

圖4所示為脈沖電流大小為3C時，放電過程中不同脈沖時間長度下的內阻R隨SOC的變化。隨著脈沖時間的增加，放電內阻R逐漸增加。與充電過程不同，放電過程中SOC=0.1和SOC=0.2時，內阻快速減??；SOC=0.3到SOC=0.9之間的內阻趨于穩定，變化范圍小。

在SOC=0.3到SOC=0.9之間，10s脈沖時間下基本穩定在38.77mΩ，20s脈沖時間下基本穩定在43.33mΩ，30s脈沖時間下基本穩定在 46.30mΩ。SOC=0.3之前，不同脈沖時間長度下內阻較高。10s脈沖時間下R最大值達到64.81mΩ，20s脈沖時間下最大值達到71.92mΩ，30 s脈沖時間下R最大值達到 77.86mΩ。

2.2 直流內阻與脈沖電流倍率的關系

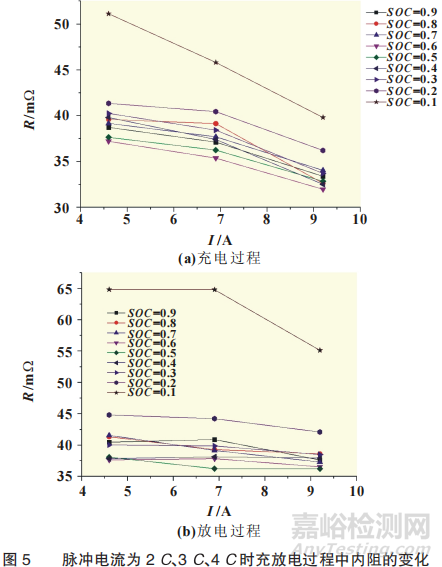

圖5為當脈沖電流倍率分別為2C、3C和4C時，不同SOC下，充放電過程中，內阻隨脈沖電流的變化。從圖中可以看出，隨著脈沖電流的增加，內阻接近以線性規律減小，SOC=0.3到SOC=0.9變化趨勢一致，且同脈沖電流下，不同值對應的內阻差值不大。不同脈沖電流下，充電過程SOC=0.1與SOC=0.2之間內阻最大差值為9.78mΩ，放電過程SOC=0.1與SOC=0.2之間內阻最大差值為 20.02mΩ 。充電、放電過程，SOC=0.1時的不同脈沖電流下的內阻都明顯高于SOC=0.2到SOC=0.9的R值，放電過程內阻值整體上高于充電過程的內阻值。

3. 結論

本文以2.9Ah圓柱形三元鋰電池為研究對象，參考HPPC混合脈沖功率特性測試，研究了內阻與、脈沖時間、脈沖電流和充放電狀態的關系，分析了脈沖電流的大小對測試的影響，總結如下：

(1) 無論是充電過程還是放電過程，不同脈沖時間長度下，SOC=0.1時的內阻R值明顯高于SOC=0.2到SOC=0.9時的R值。

(2) 不同脈沖時間長度下，放電過程中的內阻 值會高于充電過程的R值。

(3) 充、放電過程中，隨著脈沖電流值的增大，內阻值近似認為以線性規律減??；SOC=0.1 和SOC=0.2時的內阻值高于SOC=0.3到SOC=0.9的R值。充電過程中SOC=0.1時的最大值為59.62mΩ，放電過程中SOC=0.1時的最大R值為80.07mΩ。

文獻參考：武鑫,嚴曉,王影,黃碧雄,劉中財.三元鋰電池內阻特性的研究[J].電源技術,2019,43(4):568-570684
