MOSFET 的不斷縮小，讓我們可以在同樣大小的晶圓上裝下更多的晶體管。晶體管越小，單個晶體管的功耗就越低，同時單位面積上能塞進更多晶體管，密度更高。這種微縮的趨勢已經成為芯片制造的關鍵目標（當然，目前平面微縮受到限制，3D集成是正在發展的一條路）。而要實現更精細的電路，第一步就是“繪制”。

繪制的第一步，是讓芯片設計工程師先把電路圖設計出來，然后把它轉換成 Layout（布局），生成 GDS 文件。接下來，通過 OPC（光學鄰近效應修正）對文件進行優化，再生成 JDV 文件。最后，每一層的圖案都會被制作成掩模版（Mask）。掩模版是光刻工藝中用來轉印圖案的工具，它的設計直接決定了芯片的功能。

掩模版上有兩種區域：透明區和不透明區

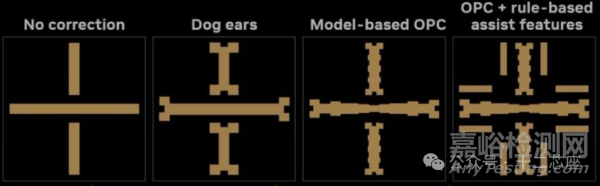

當光源通過掩模版照射到光刻膠上時，掩模版上的圖案就被轉印到了光刻膠上。這里有個有趣的地方：掩模版的圖案并不是直接等同于我們最終想要的電路圖案，因?yàn)樵谠O(shè)計時會考慮到光的干涉效應（光學臨近效應，需要進行OPC修正），所以掩模版的圖案會和實際電路圖案有些不同。如下圖，隨著器件尺寸的微縮，OPC也隨之復雜。

光刻工藝的基本步驟

旋涂-->前烘-->曝光-->后烘-->顯影

1. 涂膠

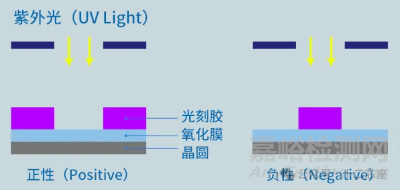

光刻工藝的第一步是在晶圓上涂光刻膠（Photoresist）。光刻膠是一種對光敏感的化學物質，經曝光后其化學性質會發生變化。具體而言，光刻膠在曝光后會在顯影液中的溶解度發生變化。曝光后溶解度上升的稱為正性光刻膠（正膠），反之則為負性光刻膠（負膠）。

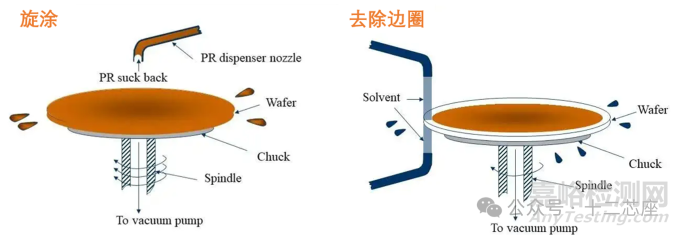

選好光刻膠后，就得用旋涂機（Coater）涂抹光刻膠。通過 Coater 的高速旋轉，滴落到晶圓的光刻膠可均勻伸展到整個晶圓表面。

光刻膠涂好后，應去除沾染在晶圓背面或邊緣的多余膠水，再放入烘箱內加熱烘烤，使溶劑蒸發，為下一道工藝做準備。

2. 曝光（Exposure）

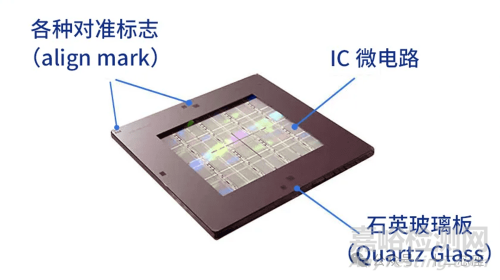

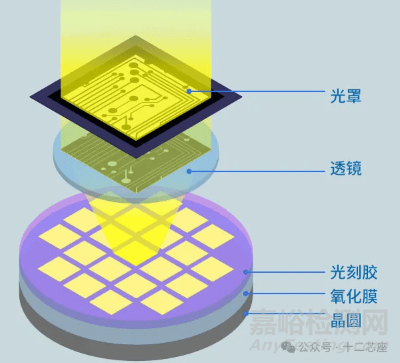

涂好光刻膠后，使用光刻機將光源通過掩模版照射到晶圓上。掩模版是一種透明的版，分為光可通過的透明區和遮光的不透明區。光源通過掩模版將圖案投射到光刻膠上，從而將掩模圖形轉印到晶圓上。

光刻機分辨兩物點的能力叫做“物鏡的分辨能力（分辨率）”。物鏡分辨能力的公式為d=λ/(2NA) （λ：入射光的波長，NA：表示物鏡的數值孔徑）。物鏡的分辨能力越高，兩物點間最小距離d越小，即兩物體仿佛重合為一個物體，很難分辨。因此，掩模版繪制再精細的版圖也無法轉印到實際的晶圓表面上。可見，降低分辨能力非常重要。

上述公式給我們揭示了兩種方法：

一是通過調節入射光的波長（λ）來克服。增加激光的能量可縮短入射光的波長。我們經常在新聞中聽到的極紫外線（EUV，Extreme Ultraviolet Lithography）光刻機正是通過將深紫外線（DUV，Deep Ultraviolet Lithography）光刻機的波長縮短至1/14（=提高光能），實現精細圖形繪制的。

另一方面，還可通過提高物鏡的數值孔徑（NA）來尋找突破口。提高光源鏡頭數值孔徑，或使用高折射率的介質增加物鏡的數值孔徑。高數值孔徑極紫外線（High NA EUV）光刻機就是采用了提高光源鏡頭數值孔徑的方法，而常用的深紫外線光刻機（ArF immersion）則采用了高折射率介質的方法。

曝光結束后，就要檢測晶圓的套刻（Overlay）誤差。套刻，是為測量光刻機的對準精度而在晶圓上做的小標識。每次曝光時圍繞同一個中心，以不同大小的標記套刻標識，就可測量曝光的對準程度或晶圓是否有所偏離等。

3. 顯影（Develop）

曝光后，光刻膠的指定部分的性質會發生改變。通過顯影液溶解并去除這些變質的部分，從而形成所需的電路圖案。顯影過程決定了圖形的形成，是光刻工藝中非常重要的一步。

當然，在進入顯影工藝前，要把wafer 放入烘箱烘烤，這樣可以進一步促進曝光區光刻膠的性質變化，這一過程被稱作曝光后烘烤（PEB，Post Exposure Bake）。

經PEB后，在晶片涂覆顯影液，去除變質的光刻膠部分，必要時還可進行清洗（Rinse）。清洗時，要根據光刻膠的材料選擇合適的清洗溶液。而清洗設備也是種類繁多，且往往要在處理速度和良率之間做權衡。

經上述一系列過程，半導體的框架終于制成了。最后，在這框架的縫隙涂覆所需的材料，或削減不需要的部分等，經一番完善工作后做好接觸和金屬布線即可。
