燃料電池汽車儲氫系統的密封性能是決定整車安全的關鍵性能，也是保障氫燃料電池汽車整車安全最為重要的技術性能指標之一。



1.氫能行業背景及現狀



我國具有富煤、少氣、缺油的資源稟賦特點，石油、天然氣對外依存度高。在能源問題和全球氣溫問題嚴峻形勢下，中國提出“碳達峰、碳中和”的目標，大力發展清潔能源。國家發改委、國家能源局聯合發布《2021-2035年氫能產業發展中長期規劃》，明確了氫能在我國能源綠色低碳轉型中的戰略地位。氫能產業已迎來快速發展期。2030年氫燃料電池車預計銷量可達49萬輛，年復合增長率80%，加氫站保有量5000座，年均復合增長率超過40%?？稍偕Y源制氫得到廣泛應用，可再生能源制氫量達到 10-20 萬 噸/年，成為新增氫能消費的重要組成部分，實現二氧化碳減排100-200 萬噸/年。



國家發改委、國家能源局聯合發布《2021-2035年氫能產業發展中長期規劃》，明確了氫能在我國能源綠色低碳轉型中的戰略地位、總體要求和發展目標，對我國氫能產業高質量發展發揮重要指導作用。



2.橡膠密封在氫能產業的應用



橡膠密封件廣泛應用于制氫、儲氫、輸氫、加氫、用氫等氫能產業鏈的各個環節。密封件雖小，卻往往是薄弱環節。近幾年發生的氫氣泄漏爆炸事故表明，氫能裝備密封失效導致的氫氣泄漏爆炸是國內外氫能產業發展面臨的共同挑戰。

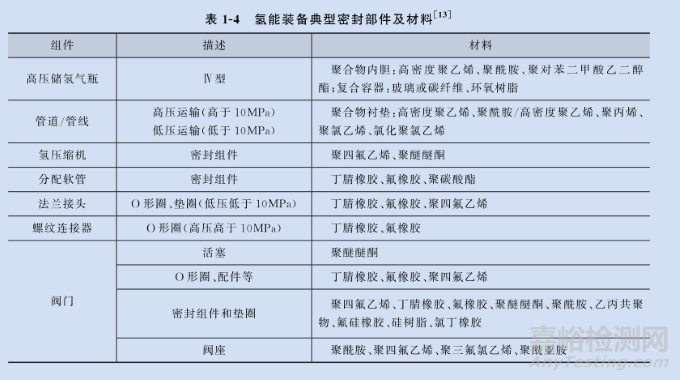

氫能裝備典型密封部件及材料

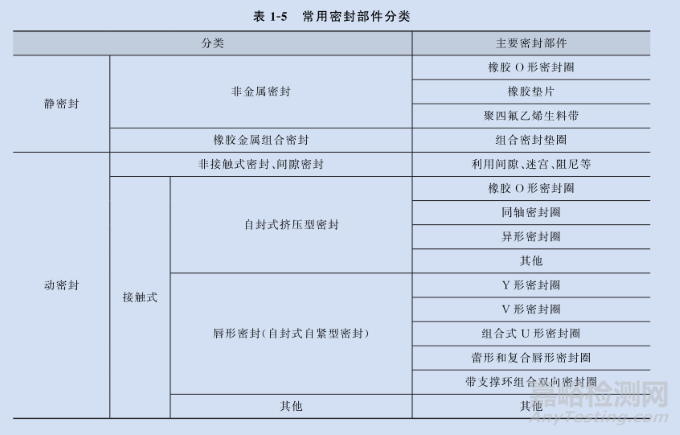

常用密封部件分類



橡膠材料是氫能裝備典型密封部件應用最多的密封材料。



3.氫系統中橡膠密封的特性



1、氫傳輸特性



氫分子極易溶解進入橡膠內部，并進行不同速率的擴散運動。這一過程定義為氫在橡膠中的傳輸過程。



2、氫致鼓泡特性



氫氣快速泄壓后橡膠密封材料內部發生的氣泡等損傷現象。



3、吸氫膨脹特性



溶解氫分子進入橡膠內部而導致的橡膠體積膨脹，通常采用橡膠在氫暴露前后的體積變化率對橡膠吸氫膨脹特性進行定量評價。



4、力學性能（拉伸、壓變、抗疲勞）



5、摩擦磨損特性



橡膠密封材料與其他部件發生相對運動時，橡膠材料的耐磨性。



6、耐熱性



氫系統用壓縮機的工作溫度最高可達 250℃ ，這對橡膠密封材料的耐熱性提出較高要求。



7、耐寒性



儲氫瓶加注氫氣時，需對輸送至儲氫瓶的氫氣進行冷卻，此過程中加注溫度最低可達 -40℃ 。因此要求橡膠密封材料具備良好耐寒性

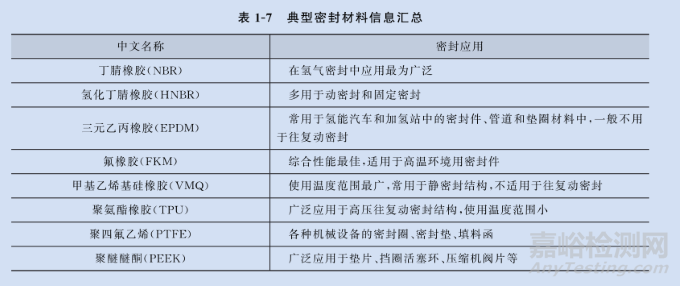

4.典型橡膠密封材料的選用



典型橡膠密封材料主要包括丁腈橡膠、氫化丁腈橡膠、三元乙丙橡膠、氟橡膠以及硅橡膠等。此外，聚氨酯橡膠、聚四氟乙烯以及聚醚醚酮等材料是氫系統密封件及擋圈常用的橡塑材料。





5.密封材料的性能測試



材料在氣態氫中的相容性：基于SAE J2600、CHMC2和ISO17268等關鍵標準，但擴展到了行業為應對挑戰性應用所需的工業對挑戰性應用所需的氫氣特定壓力和溫度。



材料的滲透性：客戶經常會要求進行滲透測試，它對不同材料的長期性能提供了良好的比較指標。這是一個有用的衡量標準，需要與其他驗證數據一起考慮，以便全面了解給定應用中的整體密封性能。



驗證測試：最終驗證源于在氫氣應用的典型真實壓力和溫度下進行多循環測試，對O形圈形式的材料進行分析。（包括表面光潔度、公差、間隙和凹槽填充等）中，能夠提供已知水平的可靠性能。



6.典型橡膠密封材料的選用



氫燃料電池電堆涉及冷卻水循環和反應氣體的傳輸，密封件的性能好壞直接影響發電效率及壽命，一旦一個密封件失效，整個電堆密封系統失效，是保證電堆可靠穩定運行的核心零部件。



氫氣的固有特性使其成為最難密封的元素之一。因?yàn)樗哂腥魏卧刂凶钚『妥钶p的分子結構，所以氫氣滲透到密封件中以及密封件周圍的均勻泄漏都可能是一個潛在的重大問題。



其次，如果密封不當，則氫氣可能會發生快速氣體減壓（RGD）。在高壓系統中，微小的氫分子會被密封件吸收，如果系統中的壓力被突然釋放，則密封件中積聚的氣體會發生膨脹，當氣體試圖逸出時，可能會導致密封件起泡和破裂。



參考資料：氫能裝備橡膠密封技術、氫能行業報告、氫能產業密封報告
