什么是熱載流子注入效應

熱載流子注入效應（Hot Carrier Inject, HCI）是半導體器件（如晶體管）工作時，高能電子或空穴突破材料勢壘、侵入絕緣層的物理現象。當芯片中的載流子（電流載體）在電場加速下獲得過高能量，就可能掙脫束縛，撞擊并破壞晶體管結構中的柵氧化層（柵極與溝道間的絕緣層），導致器件性能逐漸退化甚至失效。

這一效應是制約芯片可靠性的核心問題之一。隨著集成電路尺寸縮小至納米級，晶體管內部電場強度顯著增強，熱載流子問題愈發嚴重。從手機處理器到服務器芯片，HCI引發的壽命衰減可能直接導致設備運行卡頓、功能異常，甚至引發災難性故障。

為什么會產生熱載流子

1. 高電場加速與能量積累

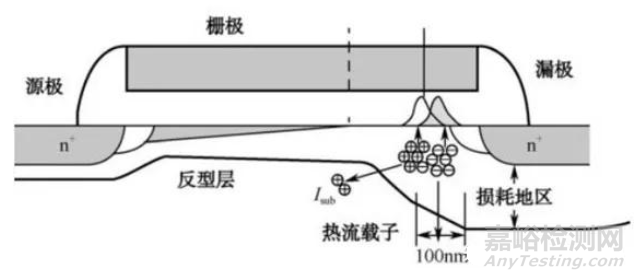

晶體管工作時，源極與漏極間的電壓形成強電場。載流子（如電子）在電場中被加速，運動速度大幅提升。當電場強度超過臨界值（例如在短溝道器件中），載流子動能可能達到甚至超過材料的晶格振動能級（約3-4 eV），從而脫離常規輸運路徑。

2. 碰撞電離與能量傳遞

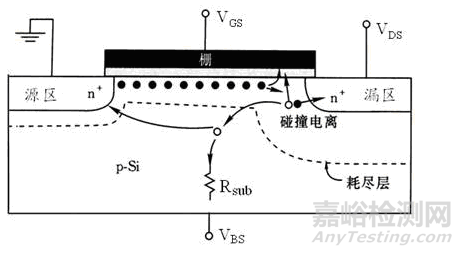

高能載流子與晶格原子或其它載流子碰撞時，可能引發"雪崩效應"：一次碰撞產生多個二次載流子，進一步加劇能量分布的不均勻性。部分載流子因此獲得足夠能量，直接穿透柵氧化層的勢壘（量子隧穿效應）。

3. 材料界面缺陷的放大作用

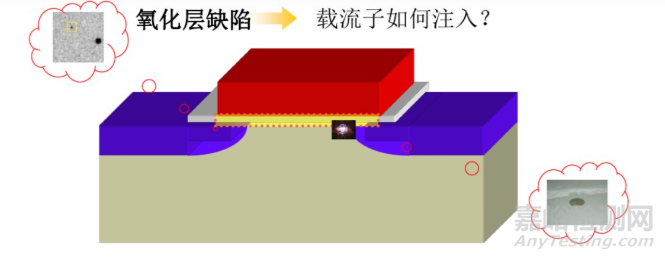

柵氧化層與硅襯底的界面并非絕對光滑，微觀缺陷（如懸掛鍵、氧空位）會成為載流子的"陷阱"。高能載流子撞擊缺陷點時，可能引發局部電荷積累，加速氧化層老化，形成永久性損傷路徑。

HCI對芯片有什么具體危害

1. 閾值電壓漂移

熱載流子注入柵氧化層后，會在界面處形成固定電荷。這些電荷改變晶體管的閾值電壓（開啟電壓），導致電路延遲增加、功耗上升。實驗數據顯示，某些28nm工藝芯片在HCI影響下，閾值電壓偏移可達50mV以上，直接影響處理器主頻穩定性。

2. 跨導退化與驅動能力下降

柵氧化層損傷會降低溝道載流子遷移率，表現為晶體管跨導（增益）下降。例如，某40nm工藝測試中，HCI應力試驗后NMOS跨導退化率達15%，直接影響邏輯門開關速度，嚴重時可能引發時序錯誤。

3. 壽命指數級衰減

HCI引發的失效時間（TTF）與電場強度呈指數關系。根據Black方程模型，電場強度每降低10%，器件壽命可延長10倍。以某7nm FinFET工藝為例，工作電壓從0.7V升至0.75V，HCI失效時間從10年驟降至不足2年。

如何應對熱載流子效應

1. 材料創新：高K介質與應變硅

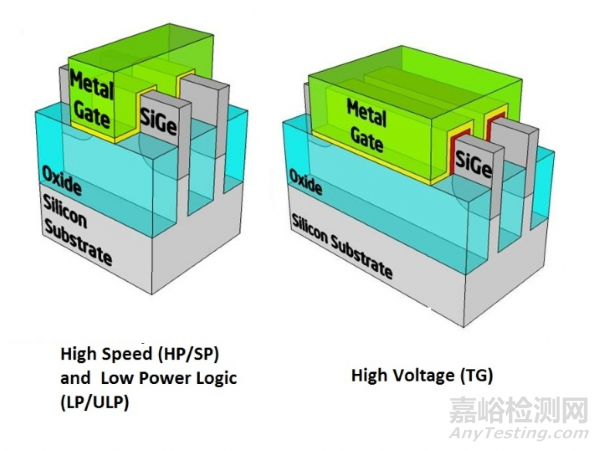

采用高介電常數（High-K）材料（如HfO?）替代傳統SiO?，可在相同物理厚度下實現更高的電容密度，降低工作電壓。同時，應變硅技術通過拉伸或壓縮晶格提升載流子遷移率，減少高電場需求。Intel的22nm Tri-Gate技術即通過3D結構將HCI壽命提升5倍。

2. 結構優化：LDD與FinFET

輕摻雜漏極（LDD）通過在漏極附近形成梯度摻雜區，分散電場峰值。而FinFET等三維結構通過增強柵極對溝道的控制力，將工作電壓降至0.5V以下。臺積電5nm工藝中，環柵（GAA）結構使HCI漏電流降低40%。

3. 系統級防護：電壓調節與壽命模型

動態電壓頻率調節（DVFS）根據負載實時降低電壓；EDA工具集成HCI壽命預測模型，在設計階段優化布線。例如，Synopsys的PrimeSim HSPICE可通過仿真提前識別HCI高危節點，指導設計加固。
