電動型振動試驗系統，根據其使用功能可分為“手動調頻電動振動臺”和“自動定振電動振動臺”兩種，即開環控制系統和閉環控制系統。

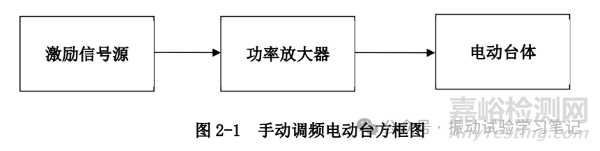

（1）手動調頻電動振動臺 主要用于完成試驗標準中規定的“耐共振頻率處理”和“耐預定頻處理”試驗。它主要由激勵信號源，功率放大器（包括直流磁激電源）和振動臺體（含冷卻系統）三個部分組成，是一個開環控制系統，如圖2-1。

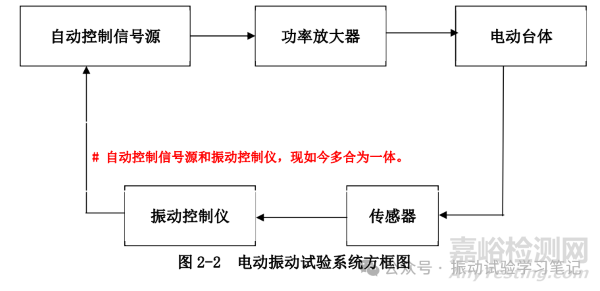

（2）自動定振試驗電動振動試驗系統 是一個在試驗過程中能夠自動控制振動參數量級的閉環控制系統。它的組成除要有功率放大器和電動臺體（含冷卻系統）之外，還需要有自動控制信號源，振動控制儀和傳感器三個部分，如圖2-2。

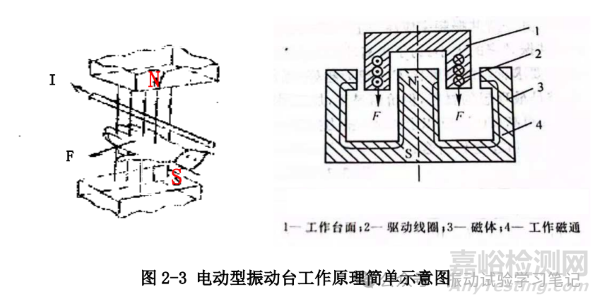

電動振動臺是將電能轉換為機械能的轉換器，基本工作原理是基于載流導體在磁場中受到電磁力作用的安培定律。其載流導體所受電磁力F與導體中的電流I，導體磁力線的方向用左手定則決定。如圖2-3，驅動線圈置于磁體的空氣隙中，由左手則可知，驅動線圈受力F作用使工作臺面產生向下運動，如改變流過驅動線圈中電流的方向，那么驅動線圈受一與圖2-3所示方向相反的力F，使得工作臺面向上運動，由此可知若在驅動線圈中通過以交流電流時，它將使工作臺面在磁場中產生相應的交變運動。通常驅動線圈中的交變電流是由可變頻率的激勵信號源經功率放大器放大后供給，而恒定磁場可以由電磁或永磁產生，但多用電磁產生。電動振動臺除振動臺本體外，還有配套的電器設備和電子儀器，如信號發生器、功率放大器、直流勵磁電源、冷卻系統等。信號發生器產生交變信號，經功放放大后，輸入到動圈，它與磁場作用即產生一個交變的力F，推動可動系統運動。設電流i=Isinωt，則力為：

F=Bli=Blisinωt   (N)

其中B為環形氣隙中磁感應強度（Wb/m2），l為動圈繞線的有效長度，I為動圈中的電流（A）。試件與臺面一起在激振力F的作用下振動，其頻率決定于信號發生器的頻率ω，振動幅值取定于電流I。

為了配合臺體的工作原理，以閉環控制系統為例，還需要振動控制儀（發出振動薄型驅動信號）、功率放大器（將驅動信號放大，使臺體振動）、傳感器（反饋控制信號給振動控制儀，以便振動控制儀調整輸出的驅動信號），臺體中產生的熱量通過冷卻系統解決。
