ESD測試過程中，有時時候會遇到EUT擺放方式對靜電放電測試結果影響很大的情況，相信肯定有部分伙伴遇到過，今天我們就來分析其原理。

1、橫豎擺放方式的影響

電動牙刷、電動潔牙器使用場景是浮空，其ESD測試時可以選擇橫向平行桌面擺放，也可以選擇豎立擺放于桌面擺放。對于有些產品測試工程師發現在樣品豎立擺放時ESD的測試結果是Fail的，不符合標準要求；而樣品橫向擺放時ESD測試結果是PASS的，符合測試標準要求。

筆記本電腦、平板電腦、智慧平板產品使用的電容筆、觸摸筆產品獨立進行靜電放電測試時，也經常發現橫向放置與豎立擺放時，測試結果差異巨大。

樣品擺放方式測試結果差異的原因是：樣品豎立擺放時，測試樣品與靜電放電測試桌上金屬板之間的寄生電容（分布電容）較小，高頻靜電電流流過時產生的阻抗較大，靜電電流無法快速有效泄放，靜電電流流進敏感電路、敏感器件造成工作狀態異?；驌p壞。

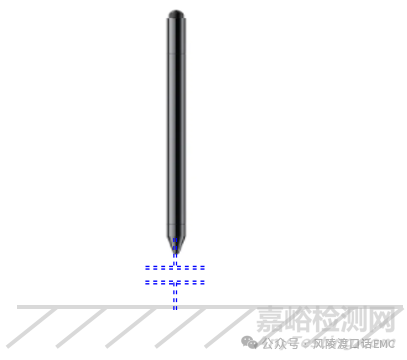

產品豎立擺放時分布電容圖示

而樣品橫向平放于靜電放電測試桌時，樣品與靜電放電測試桌金屬板之間的分布電容（寄生電容）較大，高頻下的阻抗較小，靜電電流可以通過此路徑快速的泄放，靜電電流流入敏感電路、敏感器件較少，則不會影響電路或器件的正常工作。

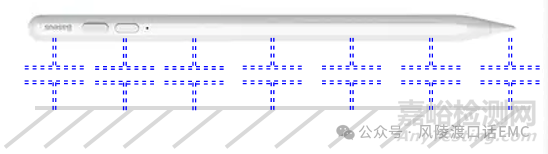

產品平放置于靜電放電測試桌面

2、正反面放置的影響分析

純塑膠外殼的數字視頻盒、網絡機頂盒、等類似產品，在靜電放電測試過程中發現，將樣品正面放置于靜電放電測試桌上時，測試結果符合判定要求，順利通過；將樣品反過來放置于靜電放電測試桌時，靜電放電測試結果不符合判定要求，結論為Fail。

樣品正面放置于靜電放電測試桌時，靜電電流從測試點注入進入電路板參考地平面，板卡參考地平面靠近靜電測試桌金屬平面時，兩者之間形成的寄生電容為靜電電流的泄放提供了低阻抗路徑。

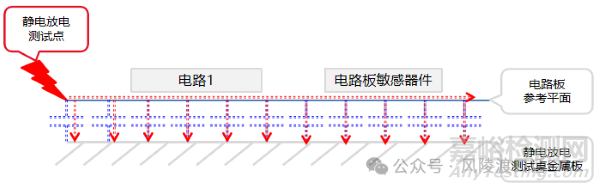

樣品正面放置于靜電放電測試桌時分布電容圖示

靜電放電電流從寄生電容形成的低阻抗路徑快速泄放，而流入敏感電路、敏感元件的靜電電流較，對敏感電路的沖擊較小電路工作狀態不受任何影響。

產品反面放置于靜電桌時靜電電流泄放路徑圖

樣品反向放置于靜電放電測試桌時，靜電電流從測試點注入進入電路板參考地平面，板卡參考地平面遠離靜電測試桌的金屬平面時，兩者之間形成的寄生電容較小，靜電放電電流泄放路徑中的阻抗相對較大，靜電電流無法快速泄放，靜電電荷在電路板參考地平面上積累產生電場輻射。

電路板上敏感電路、敏感元件、敏感信號布線靠近參考平面時，產生電場耦合。電路板參考平面與靜電放電測試桌金屬板之間存在電場干擾，置身于電場中的敏感信號、敏感元件、敏感布線本身也容易感應電場干擾。

【案例總結】

EUT擺放方式影響的是EUT與參考地平面的之間分布電容，分布電容是高頻電流泄放的隱形路徑，為高頻噪聲提供低阻抗泄放路徑。寄生電容在高頻噪聲的通斷中扮演重要角色，給EMC的分析帶來很大挑戰，設計師們應給予關注。
