三坐標測量機(CMMs)會定期采用幾何標準件進行測試，以確保其符合自身的規格要求。在合適的三坐標測量機球形標準件上對觸覺式接觸探測頭系統進行檢測的相關規定見：“DINENISO10360-5:2020”標準。(在這里，根據具體情況而定，這些三坐標測量機球形標準件被稱為測試球或參考球）。典型的三坐標測量機球形標準件由氧化鋁陶瓷制成，直徑為30毫米，安裝在實心軸上（見圖1）。兩個基本測試參數是尺寸偏差PSize和形狀偏差PForm，無論是在單點模式還是掃描模式下，對于單探頭還是多探頭都是如此。尺寸誤差PSize是CMM球形標準件的測量直徑與校準直徑之間的差值，形狀誤差PForm是測量的形狀。若要借助此類三坐標測量機球形標準件驗證這些參數在1/10微米范圍內的最大允許誤差(MPE)，則校準直徑和形狀偏差的測量不確定度必須足夠低。理想情況下，測量不確定度與待驗證公差的比率應為1/5至1/10。

目前為止，PTB的三坐標測量機球形標準件的兩點直徑校準不確定度為0.1µm (k=2)。這一直徑是用改進型MFU8圓柱形測量儀測定的，這臺儀器配有一個采用激光作為長度標準的觸發式探測系統。“赤道”圓度偏差RONt的校準不確定度也是0.1微米。與需要驗證的1/10微米范圍內的MPE極限值相比，這兩個測量不確定度相對較大。

為了減少球體和圓柱體等幾何標準件的測量不確定性，PTB與Mahr公司合作開發并制造了長度和直徑比對儀 (KOLD)[1]。KOLD有兩個觸覺探測系統，其位移由激光干涉儀測量。由于設計上的原因，該結構并非基于“阿貝原理”，因此有必要對包括一階偏差在內的系統偏差進行修正。確定這些修正是一個非常耗時的過程，目前正在進行中。

第一步，使用KOLD校準三坐標測量機的球形標準件。該校準采用替代法，比對直徑為30毫米的高精度校準硅球進行（見圖 2）。PTB的球面干涉儀1使用光學探測對硅球的整個表面進行了校準，并將其作為使用KOLD進行測量的參考標準。球面干涉儀的基本測量程序在[2]中進行了描述，并通過新開發的小球面支架進行了調整，以校準硅球面。硅球上任意相對輪廓點距離的測量不確定度為0.005µm (k=2)。

由于三個主要原因，無法使用球面干涉儀直接校準三坐標測量機球形標準件：

在真空中進行光學測量非常耗時；

硅的光學探測材料參數眾所周知，但三坐標測量機球形標準件的氧化鋁陶瓷材料參數卻鮮為人知；

最后，還有一項排除標準：球面干涉儀不能測量有軸的球面。

在KOLD替代程序開始時，用兩個探針中的一個在硅球上測量“赤道”處的圓度偏差。首先用兩個探針分別觸碰硅球的兩側（見圖1），然后在硅球上方相互觸碰（見圖2），從而確定硅球在0°和90°方向上的兩點直徑。然后利用測得的位移和探頭偏轉計算直徑。然后在完全相同的位置，使用相同的程序測量待校準的三坐標測量機球形標準件。最后，在硅球上重復測量。整個測量過程，包括調溫時間，大約需要一天。硅球上KOLD的系統直徑偏差小于15納米，用于校正三坐標測量機球形標準件的測量結果。用KOLD在硅球“赤道”上測量的圓度曲線與球面干涉儀測量的圓度曲線進行了比對。參數圓度偏差RONt（濾波器50upr，采用最小二乘法評估）的一致性優于5納米，輪廓點本身的一致性優于15納米。

使用KOLD對三坐標測量機球形面標準進行校準時確定的不確定度為：兩點直徑0.025微米，圓度偏差RONt0.03微米（每種情況下k=2）。重要的影響因素包括KOLD測量的

可重復性、探測球在最高點的各自對齊情況（見圖2）以及KOLD旋轉臺的導向偏差。

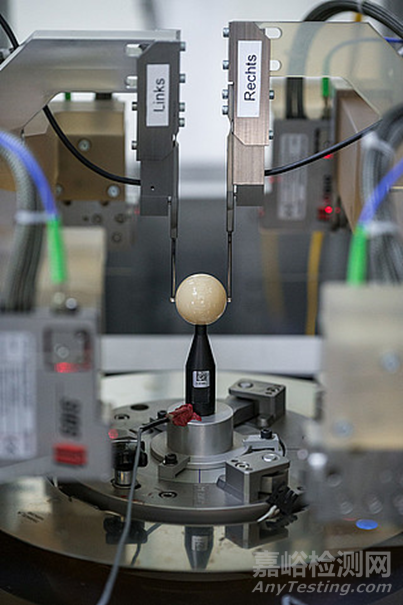

圖1：直徑30毫米的CMM球形標準件置于KOLD旋轉臺上。兩個探測球在CMM球形標準件的“赤道”相對兩側接觸。

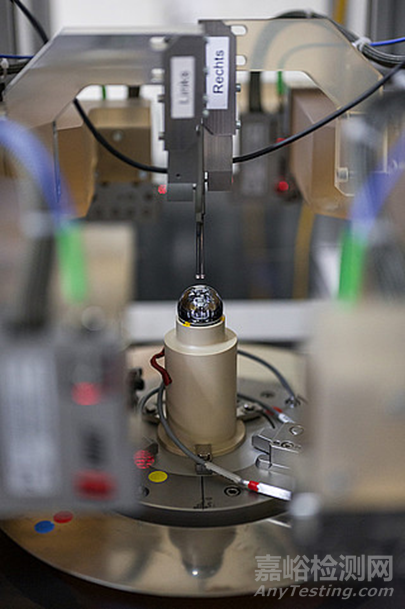

圖2：直徑30毫米的硅球置于KOLD轉臺上。兩個探測球在硅球上方相互接觸。

Reference

[1]"First results of a pseudo-Abbe comparator for precision length and diameter measurements", C. Hesse et al 2021 Meas. Sci. Technol. 32 094013[2] "Volume determination of two spheres of the new 28Si crystal of PTB", A. Nicolaus et al 2017 Metrologia 54 512
