CE101電源線傳導發射測試方案

本項測試是把供電的電源線及其回線當作被測對象，以確定電源線上的傳導發射不超過規定的極限值，防止其通過耦合途徑干擾鄰近電纜網或系統的工作。

頻率范圍：25Hz-10 kHz。

被測物供電電源的頻率為D C-400Hz，直流、單相或三相四線制供電，每相最大電流100A。

測試設備：測量接收機、函數發生器、示波器、LISN、數據記錄裝置、電流探頭、電阻。

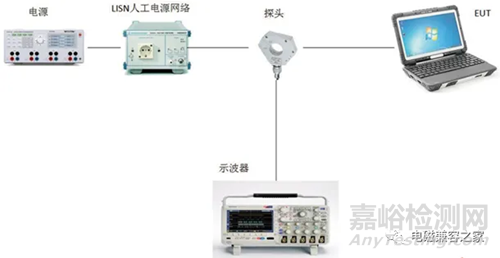

測試配置：

CE102電源線傳導發射測試方案

本項測試是把供電的電源線及其回線當作被測對象，以確定電源線上的傳導發射不超過規定的極限值，防止其通過耦合途徑干擾鄰近電纜網或系統的工作。

頻率范圍：10kHz-10MHz。

測試設備：測量接收機、信號發生器、衰減器、20dB、示波器、T型同軸連接器、LISN、數據記錄裝置。

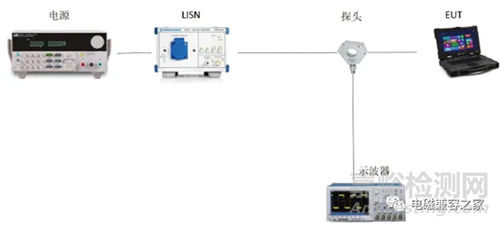

測試配置：

CE106天線端子傳導發射測試方案

本項試驗是用于確定天線端口的傳導發射是否低于規范極限值的要求。測試的目的是檢查由射頻裝置端口發出的傳導發射，確定在通信電子系統間產生的干擾符合測試規范的規定。

測試頻率范圍：10k Hz-40GHz。

測試支持接收機、大功率發射機及中、低功率發射機的測試。

測試設備：測量接收機、衰減器、抑制網絡、定向耦合器、等效負載、信號發生器、數據記錄裝置。

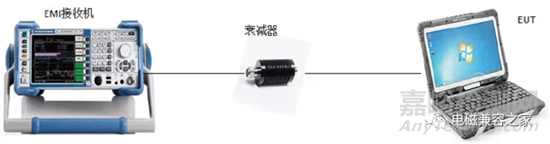

測試配置：

發射機測試：對于大功率發射機，采用定向耦合器對發射機的輸出頻譜進行測試，定向耦合器的直通臂連接發射機及大功率負載，耦合臂連接測試接收機（必要時連接衰減器及限波網絡，濾除基波頻率，提高測試動態范圍）；首先，對基波輸出功率進行測試，然后，在規定的頻率范圍內天線端子的諧波及雜波進行測試，檢查諧波及雜波輸出是否滿足標準要求。

對于小功率發射機（或發射機待發狀態），采用衰減器對發射機在小功率發射或待發狀態下的輸出頻譜進行測試。對于接收機，檢查接收機天線端口的輸出是否滿足要求。

CE107電源線尖峰信號(時域)傳導發射測試方案

測量電源線時域內尖峰信號的幅度。適用于飛機上的設備和分系統的交直流電源線。被測物供電電源的頻率為DC-400Hz，直流、單相或三相四線制供電。

測試設備：示波器、電壓探頭、電流探頭、LISN。

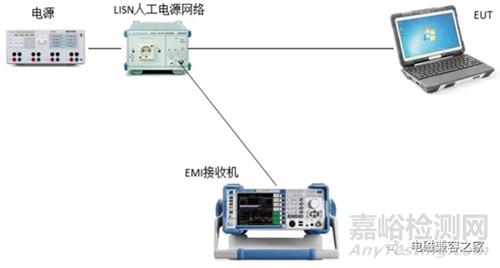

測試配置：

對于各種工作狀態每種至少重復操作五次，包括通斷各種開關。記錄尖峰信號幅度的最大值。
