導讀



a、熱成像信號重建方法的技術突破



熱成像信號重建方法（TSR）通過革新檢測邏輯，將傳統依賴「單時間點視覺圖像評估」的模式，轉變?yōu)閷t外相機單個像素點在時間維度的獨立動態分析，從而重塑了熱成像無損檢測（NDT）的技術范式。這種基于時間序列的像素級解析技術，不僅成為熱成像序列增強與特征提取的核心工具，更憑借其跨領域適應性，從工業 NDT 場景延伸至生物醫學研究、藝術修復及植物學等多元領域。



b、傳統熱成像技術的應用邊界



在常規檢測場景中，傳統熱成像技術通過紅外相機捕捉物體表面單一時間點的溫度差異，生成的紅外溫度圖像足以滿足設備過熱預警、建筑能耗分析等即時診斷需求。這類被動式檢測技術依賴物體自然熱輻射，無需外部激勵，但其局限性在于僅能呈現表面溫度的瞬時狀態，無法揭示材料內部結構或缺陷特征--因為單一時間點的靜態圖像缺乏對熱傳導動態過程的記錄。



c、主動熱成像技術的工程需求與原理



在航空航天、能源發電和汽車制造等對材料完整性要求極高的工業領域，熱成像技術的應用場景發生顯著轉變：從表面溫度監測升級為內部缺陷檢測。此時需采用主動熱成像技術：通過外部熱源（如脈沖光、冷熱氣流或接觸式加熱裝置）對被測物體表面施加熱激勵，同步利用紅外相機持續采集數秒至數分鐘內的表面溫度動態變化序列。與傳統技術的本質區別在于，主動熱成像聚焦于溫度隨時間的響應規律—— 當材料存在內部裂紋、分層或脫粘等缺陷時，缺陷區域與基體的熱傳導速率差異會在溫度衰減曲線中形成特征信號，從而為缺陷定位與成像提供關鍵依據。



d、TSR技術的核心應用價值



針對主動熱成像中復雜的時間序列數據，TSR 技術展現出獨特優勢：噪聲環境下的信號增強：通過最小二乘擬合、主成分分析等算法對像素級時間序列建模，有效濾除環境噪聲（如氣流擾動、電磁干擾），提取與缺陷相關的微弱溫度變化信號，提升檢測系統的信噪比；缺陷特征的時間維度解析：深入分析每個像素的溫度響應曲線參數（如峰值時間、冷卻速率、熱擴散系數），精準識別因內部缺陷導致的異常熱動態特征，突破傳統視覺評估對細微缺陷的檢測極限；跨領域檢測的泛化能力：其像素級獨立分析模式可適配不同材料的熱物理特性，無論是工業復合材料的結構檢測、生物醫學領域的腫瘤熱響應分析，還是文化遺產保護中的壁畫底層缺陷探測，均能通過定制化時間序列處理實現高效檢測。



從技術原理到工程應用，TSR技術通過對熱成像時間維度信息的深度挖掘，不僅填補了傳統檢測方法在內部缺陷識別上的空白，更以跨學科應用的拓展，持續推動熱成像技術從單一工業檢測工具向多領域共性技術平臺的轉變。

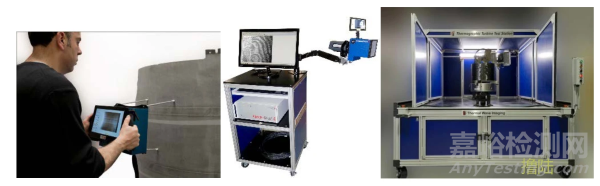

圖1所示，手持式(左)、實驗室(中)和制造業(右)熱成像系統。



現代熱成像無損檢測系統雖然使用了多種不同的熱源，但其基本原理卻是一致的。



在樣品表面施加的熱量會以可預測的方式向內部傳導。



如果表面下存在缺陷，例如空洞或分層，這些缺陷會妨礙熱量的傳遞，導致周圍表面的冷卻速度比沒有缺陷的區域要慢。



因此，在紅外圖像序列中會出現一個短暫的“熱點”（見圖2）

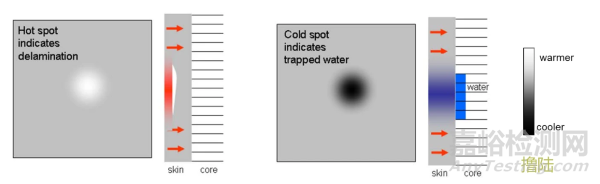

圖2展示了典型的主動熱成像結果?？斩椿蚍謱訒璧K熱量的傳導，從而在表面形成局部熱點（左圖）。



被困的水吸收入射的熱量，導致表面出現局部冷點（右圖）。



1.對比分析局限性



多年來，紅外“熱點”檢測（也稱對比分析）是紅外無損檢測的標準方法，廣泛應用于鋁和復合材料蜂窩結構中的水分檢測等。



然而，這種方法存在一些局限性，包括對小型或微小內部缺陷的靈敏度不足、深度范圍有限，以及在檢測缺陷時，由于模糊導致的尺寸不準確。



對于自動化或更復雜的應用，需要額外的處理。



雖然空間處理方法可以減少噪聲并提高圖像清晰度，但它們無法增強信號或提高小缺陷的可檢測性。



對比分析高度依賴操作者對紅外圖像的主觀判斷（見圖3），這可能受到加熱不均勻或外部紅外反射等因素的影響。



這些限制使得缺陷識別難以實現自動化和標準化。

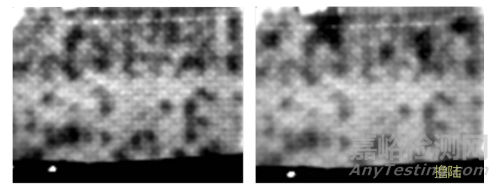

圖3，典型對比分析結果為碳纖維夾層結構。



區分良好的干燥區域(左)和有缺陷的潮濕區域(右)是很困難的。



2.單像素冷卻行為



在“熱點”檢測中，紅外數據被視為操作員觀察的一系列圖像，通常是視頻。



然而，通過監測紅外圖像中每個像素隨時間的冷卻行為，可以獲取更多信息。



實際上，檢查單個像素的時間趨勢可以在不參考其他圖像部分的情況下，提供關于樣品亞表面狀態的豐富信息。



例如，考慮三個樣品的溫度-時間歷史（見圖4）。對于一個無限厚、無缺陷的樣品（左），其時間歷史以對數形式顯示為一條斜率為-0.5的直線，代表理想的一維熱擴散。



中心樣品的后壁阻礙了熱量流動，使得直線逐漸變?yōu)樗骄€（斜率=0）。



這兩條直線的交點定義了一個時間點(t*)，它表征了材料的厚度和熱擴散率（熱量通過的速率）。雖然這兩種情況代表了自由和完全受阻的熱流的極限，但有限尺寸缺陷的存在（右）則是一種中間情況。



所有三種情況最初表現相同，但在時間(t*)時，缺陷和壁面情況都偏離了斜率為-0.5的直線。



在時間(t*)之后，缺陷逐漸恢復到原來的斜率為-0.5的行為。

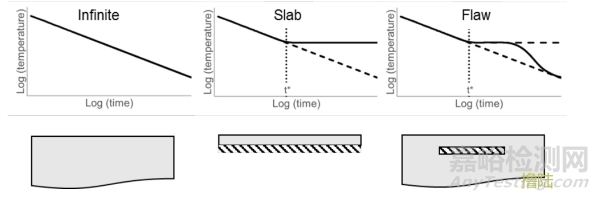

圖4，無限厚固體(左)、后壁絕緣的板坯(中)和有內部絕緣缺陷的厚固體對閃熱源的對數表面溫度-時間響應。



3.熱成像信號重建



盡管對數溫度-時間歷史的單像素分析能夠深入了解內部缺陷的狀況，但它并未增強紅外無損檢測系統對內部特征成像的能力。



來自紅外無損檢測系統的實際數據可能比上述模型數據更加復雜。



相機捕獲的信號是離散的時間點，以幀速率進行采集，這些信號容易受到背景噪聲、運動和溫度變化的影響，以及樣品中發射率的變化（見圖5）。

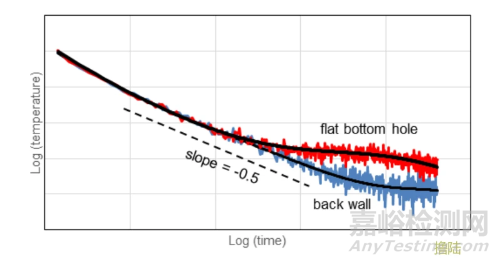

圖5，鋼板中平底孔(紅色)和壁(黑色)的實驗數據和TSR(黑色)復制品。



熱成像信號重建（TSR）方法利用單像素技術來解決相關問題，同時實現降噪和信號增強。



在TSR中，每個對數像素將時間歷史轉化為方程，例如低階多項式，從而減少時間噪聲（見圖5）。



接著，對每個像素的時間歷史進行降噪處理，并進行時間微分（見圖6），以去除發射率和背景偽影。



對于無限厚樣本，其一階和二階導數分別為振幅為-0.5和0的水平線。



在后壁絕緣樣品中，一階導數在振幅為-0.5和0之間發生轉變，轉變點出現在時間(t*)。



壁面情況的二階導數呈對稱函數，接近高斯函數，其峰值出現在時間(t*)。



與無限或壁面情況相比，存在阻礙熱量流動的缺陷會破壞導數的對稱性，導致信號的最大值和最小值降低。

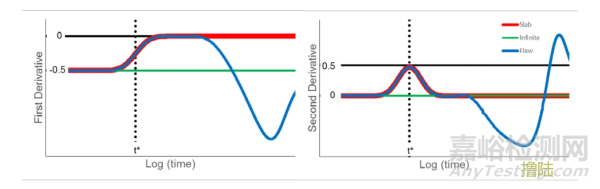

圖6，無限厚、絕緣壁和缺陷樣品的第一(左)和第二(右)導數。



4.從信號到圖像



當結果需要可視化時，對每個像素時間歷史執行TSR過程的好處是顯而易見的。



幾乎無法檢測到的特征，或者在某些情況下無法檢測到的特征，在衍生圖像中很明顯(圖7)。

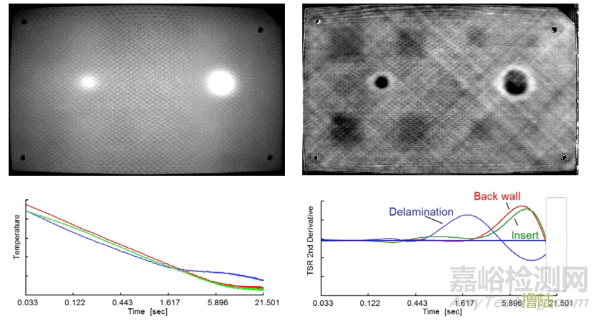

圖7，原始圖像和信號(左)和TSR處理的二階導數圖像(右)包含兩個模擬分層的12層CFRP面板，在兩個圖像中都可以檢測到，以及六個聚四氟乙烯插入物，僅在TSR二階導數圖像中可以檢測到。



在大多數情況下，與缺陷相關的導數信號與周圍區域明顯不同，并且很容易在圖像中識別。



通過測量二階導數(t*)出現正峰值的時間，可以獲得額外的信息。



該時間可用于創建樣品的深度或熱擴散率圖(圖8)。



這些圖提供了樣品厚度或熱擴散率的定量測量。

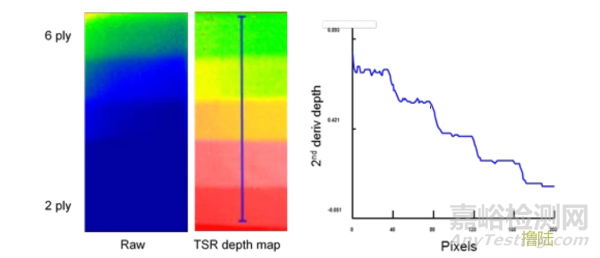

圖8，原始紅外圖像(左)與CFRP步驟的TSR深度圖圖像(中)和輪廓(右)相比楔形厚度從2層到6層不等。



5.材料的表征



除了增強可探測性外，TSR衍生物還可以表征內傷特征。



在飛機維修中，區分飛機蒙皮下可以發現的各種流體是很重要的。



水必須在凍結并造成額外損害之前立即清除，而油和燃料可能是飛機其他問題的跡象。



這兩種情況下的TSR導數產生明顯不同的信號(圖9)，其中水是唯一導致TSR一階導數信號減小的地下流體。



這些不同的信號允許對水和其他流體侵入進行自動TSR表征(圖10)。

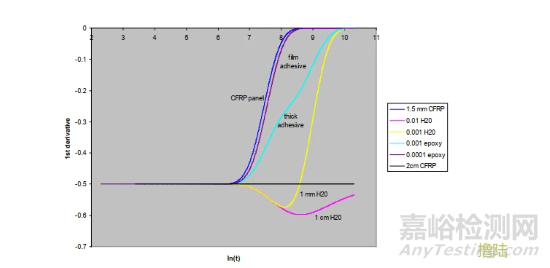

圖9，1.5mm CFRP蒙皮下不同量的過量環氧樹脂和水的TSR一階導數信號。

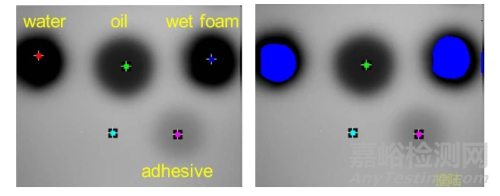

圖10，CFRP蒙皮下各種流體的原始紅外圖像(左)和TSR表征(右)。



總結



與傳統的“熱點”方法相比，TSR過程的應用在探測內傷特征方面有了顯著的改進。



它的作用是減少時間噪聲，并根據其對數像素時間歷史的行為促進地下缺陷的識別。



與假設存在缺陷的基于視覺的“熱點”方法不同，TSR不依賴于缺陷背景對比，因此TSR分析可以在單個像素的時間歷史上執行，從而允許該過程自動化。



導數的時間和振幅屬性可用于對無缺陷樣品的熱性能進行表征和測量，以及常規的缺陷檢測。



TSR在無損檢測領域的應用帶來了包括投影熱成像在內的創新。
