IGBT 是什么?
絕緣柵雙極型晶體管(IGBT)是一種三端功率半導體器件,它結合了雙極型晶體管(BJT)的輸出開關/導電特性和MOSFET的無限輸入電阻的優點。無限輸入電阻使其成為一種電壓控制器件。它廣泛應用于高功率應用領域,包括電機驅動、功率轉換器、逆變器和放大器。

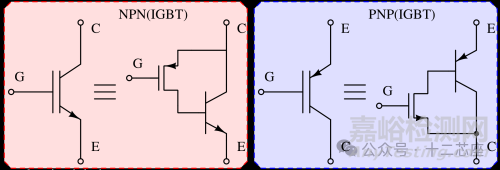

IGBT的電路符號
絕緣柵雙極型晶體管(IGBT)的符號通常表示如下:

在NPN型IGBT的符號中,左側的垂直線代表柵極(控制端),與柵極相鄰的平行線是基極,頂部的垂直線代表集電極。從基極區域指向外的箭頭代表發射極。

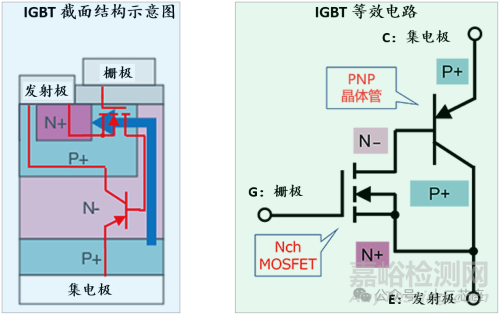

IGBT的結構
IGBT 有三個端子(集電極、發射極和柵極)都附有金屬層。然而,柵極端子上的金屬材料具有二氧化硅層。IGBT結構是一個四層半導體器件。四層器件是通過組合 PNP 和 NPN 晶體管來實現的,它們構成了 PNPN 排列。

如上圖所示,最靠近集電極區的層是 (P+) 襯底,即注入?yún)^(qū),在它上面是 N 漂移區域,包括 N 層。注入?yún)^(qū)將大部分載流子(空穴電流)從 (P+) 注入 N- 層。
IGBT的工作模式
工作原理:

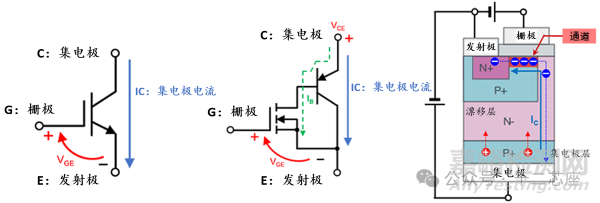

當向發射極施加正的集電極-發射極電壓VCE,同時向柵極施加正的柵極-發射極電壓VGE時,IGBT導通,集電極和發射極之間形成導通路徑,集電極電流IC流過。
將這種動作對應到等效電路時,當施加正VGE時,N溝道MOSFET導通,這會使PNP晶體管的基極電流IB流過,最終PNP晶體管導通,從而使IC從IGBT的集電極流向發射極。
截面結構圖顯示了內部電子和空穴的運動情況。當向柵極施加正VGE時,電子聚集在柵極電極正下方的P+層中并形成通道。這與MOSFET導通的原理基本相同。因此,從IGBT的發射極提供的電子沿N+層⇒通道⇒N-漂移層⇒P+集電極層的方向移動。而空穴則由P+集電極層提供給N-漂移層。該層被稱為“漂移層”,是因?yàn)殡娮雍涂昭ㄟ@兩種載流子都會在此層中移動。也就是說,電子從IGBT發射極向IGBT集電極的移動意味著電流(IC)從IGBT集電極流向IGBT發射極。
導通狀態:
當柵極相對于發射極施加正電壓時,在N型漂移區域和P型基極區域之間形成一個通道。這允許電流從集電極流向發射極,類似于BJT。該通道的導電性由柵極電壓控制,從而實現對IGBT導通狀態特性的精確控制。
截止?fàn)顟B(tài):
當柵極-發射極電壓為零或負時,通道耗盡,IGBT阻斷集電極和發射極之間的電流流動。它表現出類似于MOSFET的高電壓阻斷能力。
IGBT的優點
IGBT是輸入部分為MOSFET結構、輸出部分為雙極結構的復合型器件,同時具備MOSFET和雙極晶體管兩者的優點。輸入阻抗高,可以用小功率驅動,并且可以將電流放大為大電流。此外,即使在高耐壓條件下,導通電阻 R 也可保持在較低水平。開關速度不如MOSFET快,但比雙極晶體管要快。
與其它功率器件相比,IGBT具有以下優點:
高電流和電壓處理能力:IGBT能夠處理高電流和電壓,同時提供良好的熱穩定性。
內置續流二極管:IGBT在集電極-發射極路徑上并聯了一個內置二極管(稱為“續流二極管”),這有助于在開關轉換期間的電流流動,并防止由于反向電流造成的損壞。
高功率增益:IGBT提供的功率增益比標準雙極型晶體管更高,同時結合了MOSFET的高電壓操作和低輸入損耗。
低導通電阻:IGBT的導通電阻(RON)比同等MOSFET低得多。這意味著對于給定的開關電流,雙極輸出結構上的 I²R 壓降要低得多。IGBT晶體管的正向阻斷操作與功率MOSFET相同。
Reference:
1.What is insulated Gate Bipolar Junction Transistor (IGBTs)?
2.Tech Web.
3.Development of 8-inch Key Processes for Insulated-Gate Bipolar Transistor
