本文作者擬通過使用苯乙烯-丙烯酸酯共聚物(SA)作為負極黏結劑，改善負極表面的黏結劑分布，以減少充放電過程中的離子遷移路徑長度，進而改善內阻特性，最終優化鋰離子電池的低溫放電、大倍率充放電性能。

1. 實驗

1.1 材料

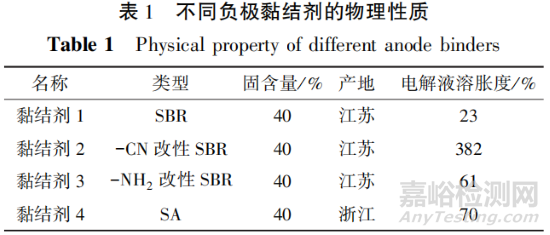

NCM811；導電炭黑C45；多壁碳納米管；PVDF5130；NMP；人造石墨；氧化亞硅；羧甲基纖維素鈉CMC；單壁碳納米管SWCNT；銅箔；聚乙烯微孔陶瓷隔膜；電解液為1.0mol/L LiFP6/EC+PC+EMC；負極黏結劑為4種不同類型黏結劑，詳見表1。

1.2 極片制備

1.2.1 正極極片制備

以NMP為溶劑，將NCM811、C45、多壁碳納米管、PVDF按97.2∶1.0∶0.6∶1.2的質量比混合制漿，再用轉移涂布機將漿料涂覆在鋁箔上，經110℃烘烤后制得極片，面密度控制為330g/m2。用對輥機將極片輥壓至111μm厚，經分切、裁片，制成76mm×535mm的極片，備用。

1.2.2 負極極片制備

以去離子水為溶劑，將人造石墨、氧化亞硅、C45、SWCNT、CMC、負極黏結劑按89.45∶7.00∶0.60∶0.05∶1.20∶1.70的質量比混合制漿，再用轉移涂布機將漿料涂覆在銅箔上，經90℃烘烤制得極片，面密度控制為160g/m2。用對輥機將極片輥壓至110μm厚，經分切、裁片，制成82mm×757mm的極片，備用。黏結劑1~4制得的負極片，分別命名為負極片1~ 4。

1.3 軟包裝電池制備

在露點低于-38℃ 、溫度為(25±3)℃ 的條件下，將正極片、4種負極片及隔膜組裝成尺寸為40.0mm×60.0mm×3.8mm、容量為2.3Ah的軟包裝電芯，注入電解液后，采用高精度充放電設備化成激活，制備成4060型軟包裝電池，首次化成倍率為0.10C(0.23A)，首次放電倍率為0.33C。使用負極片1~4制得的電池，分別命名為組1~組4。

1.4 性能測試

用掃描電子顯微鏡觀察黏結劑在極片中的形貌。用 多通道電化學工作站進行電化學阻抗譜(EIS)測試，測試電芯的開路電壓為3.8V。用高精度充放電設備進行直流內阻(DCR)測試,流程為：在25℃下，在20%、50%、80%的SOC下以3.00C放電30s；在-20℃下，在20%、50%、80%的SOC下以0.36C放電30s，電壓為2.8~4.2V。放電初始電壓與結束電壓之差，與放電電流的比值，即為DCR。

用高精度充放電設備進行低溫放電性能測試，測試流程為：在-20℃、0℃、25℃下進行1.00C放電，電壓為4.2~2.8V。用充放電設備進行循環測試，測試流程為：在25℃與45℃下，以2.2C循環至80%容量，電壓為2.8~4.2V。用充放電設備進行存儲測試，測試流程為：在25℃下以1.0C進行容量標定，滿充至4.2V，在60℃下存儲60d后，在 25℃下以1.0C測定容量恢復率。

2. 結果與討論

2.1 極片形貌結構分析

不同負極黏結劑極片的SEM圖見圖1。從圖1可知，SBR類黏結劑在極片內的分布較集中，呈現出多顆粒團聚的狀態，顆?；ハ嗾尺B并呈片狀分布，如圖1(a)、圖1(b)和圖1(c)中箭頭標識所示。SA 類黏結劑在極片內的分布較為分散，顆粒之間沒有粘連，并以單顆粒形式分布在表面，如圖1(d)深色區域所示。

2.2 電池內阻

在25℃和-20℃時，4組軟包裝電池在不同SOC下的DCR見圖2。從圖2可知，在-25℃和20℃下，與其他組電池相比，組4電池在各個SOC下均具有最小的DCR。

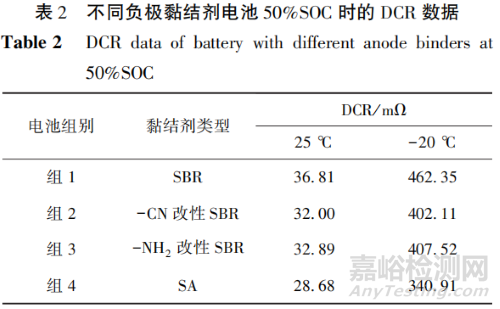

50%SOC時的DCR數據見表2。從表2可知：在25℃下，組4電池的DCR比組1電池的下降22.08%。在-20℃下，組4電池的DCR比組1電池的下降26.26%。組4電池之所以表現出更小的DCR，是因為SA黏結劑在負極顆粒表面的分布更分散，且未發生大量黏結劑顆粒團聚的問題。

這種分布形態縮短了Li+的遷移路徑，有利于Li+的遷移。在低溫環境下，電解液黏度上升，Li+在電解液中的擴散受阻，縮短離子遷移路徑對DCR的降低作用更顯著，因此在-20℃下，組4電池DCR的降幅更大。

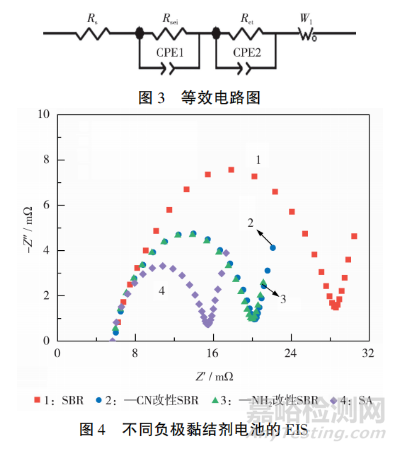

按圖3所示的等效電路圖對4組電池進行擬合，得到的EIS見圖4。從圖4可知，在中高頻區，與其他組的電池相比，組4電池的阻抗弧半徑更小。這部分阻抗主要是電荷轉移阻抗(Rct)與固體電解質相界面阻抗(Rsei)，其中Rct的占比要高于Rsei，意味著組4電池相對于其他電池具有更低的Rct，與DCR測試結果一致。

2.3 低溫放電性能

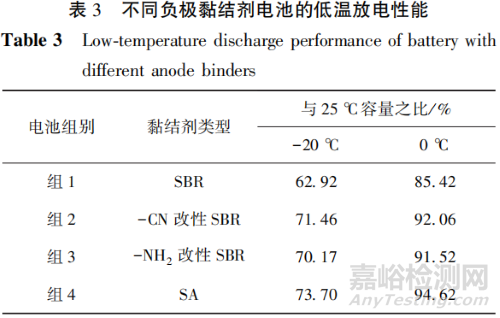

在-20℃和0℃下，不同黏結劑電池以1.0C放電的性能見表3。從表3可知:在-20℃下，組4電池與組1電池與25℃容量之比分別為73.70%與62.92%，差值為10.78個百分點；在0℃下，組4電池與組1電池與25℃容量之比分別為94.62%與85.42%，差值為9.20個百分點。分析可知，SA黏結劑中存在的酯類官能團可以改善黏結劑與電解液的親和性，在低溫條件下有利于放電過程中 Li+的遷移。

2.4 循環性能

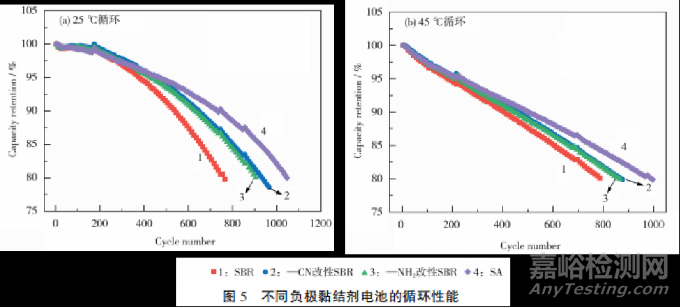

在25℃和45℃下，不同負極黏結劑的電池的2.2C循環性能見圖5。從圖5(a)可知：在25℃下，以2.2C循環至700次時，組1~組4電池的容量保持率分別為80.6%、86.8%、86.2%和89.9%，其中組4電池的最高。

從圖5(b)可知：在45℃，以2.2C循環至700次時，組1~組4電池的容量保持率分別為82.5%、84.3%、84.0%和86.2%，也是組4電池的最高。組4電池循環性能提升的主要原因是SA類黏結劑的內阻更低，在2.2C高倍率充放電條件下，較低的內阻避免了產熱帶來的溫升及活性鋰消耗，從而提高了容量保持率。

2.5 擱置性能

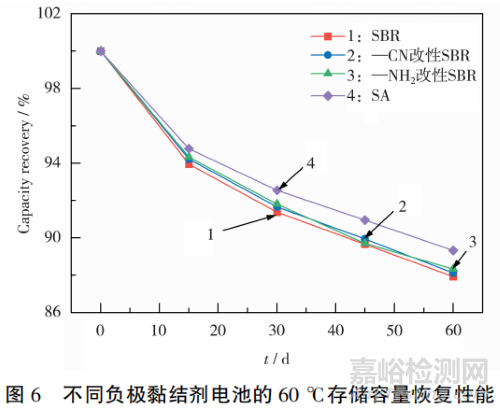

電池充滿電后在溫度為60℃的環境下擱置60d，容量恢復率的對比見圖6。從圖6可知，在第60d時，組1~組4電池的容量恢復率分別為87.93%、88.12%、88.33%和89.32%，其中組4電池在高溫存儲后容量穩定性最佳，表明在高溫下，SA類黏結劑的穩定性優于SBR類黏結劑。

這是因為SBR類黏結劑團聚后形成顆粒堆積，相比于分散分布的SA類黏結劑，SBR類黏結劑在負極表面的有效包覆面積更小，意味著負極材料更容易暴露在電解液中，在高溫下，使用SBR類黏結劑的負極會更頻繁地與電解液發生副反應，造成活性鋰損失與容量衰減。

3. 結論

本文作者對比SA類黏結劑與不同改性SBR類黏結劑在負極表面的分布狀態，并對制得電池的電化學性能進行對比。結果表明：具有更均勻分散結構的SA類黏結劑在DCR、交流阻抗、低溫放電、高溫存儲穩定性上的性能表現更好。首先，SA類黏結劑在負極顆粒表面分布更加均勻，有利于改善充放電過程中離子的遷移，因此SA類黏結劑對鋰離子電池內阻特性有明顯改善。其次，SA類黏結劑的內阻特性較低，使其在低溫充放電及大倍率充放電時具有較低的電池極化，因此在常溫2.2C循環與-20℃放電性能上有明顯改善。

文獻參考：吳軍,邱申,胡慶波,徐艷輝.硅負極黏結劑對鋰離子電池性能的影響[J].電池,2024,54(3):330-333
