中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

隨著現(xiàn)代建筑設(shè)計向超高化和大型化方向發(fā)展，建筑物的抗震性能引起國家和社會的普遍關(guān)注。國家對地震多發(fā)地區(qū)的工程結(jié)構(gòu)要求越來越高，而鋼筋作為鋼筋混凝土結(jié)構(gòu)中最為重要的結(jié)構(gòu)材料，其性能直接關(guān)系到建筑工程的安全。在地震區(qū)使用的鋼筋不僅要求具備優(yōu)良的力學(xué)性能，也需要具備良好的抗震性能。

鋼筋原材料的伸長率常分為兩種，即斷后伸長率A和最大力總延伸率Agt。Agt為抗震鋼筋的重要指標(biāo)之一，其反映的是鋼筋在受力后對形變的抵抗能力。Agt是指將試樣拉伸到最大力時標(biāo)距的伸長量與原始標(biāo)距的百分比，準(zhǔn)確測量Agt十分重要。

GB/T 28900—2022《鋼筋混凝土用鋼材試驗方法》于2022年10月12日頒布，代替原GB/T 28900—2012《鋼筋混凝土用鋼材試驗方法》。標(biāo)準(zhǔn)GB/T 28900—2022 對試樣制備、人工時效、工藝性能以及拉伸試驗等進行了修訂，其中第6.3.4.1條款規(guī)定：當(dāng)對鋼筋A(yù)gt性能試驗發(fā)生爭議時，采用手工法進行測量。目前手工法測量結(jié)果與真實結(jié)果偏離較大，建議采用更加貼近鋼筋拉伸曲線的引伸計法或手動計算法對鋼筋進行測量與計算。考慮到標(biāo)準(zhǔn)實施的準(zhǔn)確性與必要性，結(jié)合工程檢測現(xiàn)狀，研究人員設(shè)計試驗驗證了手工法的測量誤差，并提出了減小Agt測量誤差的方法，研究結(jié)果對實際生產(chǎn)有重要借鑒意義。

1. 試驗材料與方法

1.1 試驗材料

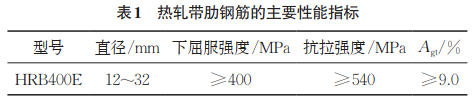

工程中常用的鋼筋原材料為熱軋帶肋鋼筋和熱軋光圓鋼筋。熱軋帶肋鋼筋是由熱軋成型并自然冷卻而成的，其橫截面通常為圓形，且表面有兩條縱肋和沿長度方向均勻分布的橫肋。熱軋光圓鋼筋的橫載面為圓形，且表面光滑。熱軋帶肋鋼筋對Agt的要求較高，因此選擇同型號、同規(guī)格、同一材料批次的熱軋帶肋鋼筋進行試驗，其主要性能指標(biāo)如表1所示。

1.2 試驗方法

試驗環(huán)境溫度為（23±5）℃，相對濕度為30%~65%。選用直徑為20mm的HRB400E鋼筋試樣，并逐根打好標(biāo)距。每根鋼筋截取約600mm，以保證去除夾持端后的有限試樣長度達到400mm，并保證手工法測量試樣的Agt后，能夠找出足夠多且滿足標(biāo)準(zhǔn)要求的斷后標(biāo)距，標(biāo)準(zhǔn)規(guī)定原始標(biāo)距為100mm。

依據(jù)GB/T 228.1—2021《金屬材料 拉伸試驗 第1部分：室溫試驗方法》，采用引伸計法測量鋼筋試樣的Agt。依據(jù)標(biāo)準(zhǔn)GB/T 28900—2022，采用手工法測量鋼筋試樣的Agt，引伸計標(biāo)距規(guī)定為100mm。

標(biāo)準(zhǔn)GB/T 28900—2022規(guī)定手工法測量鋼筋試樣Agt的計算方法如式（1）所示。

2. 試驗結(jié)果

2.1 引伸計法

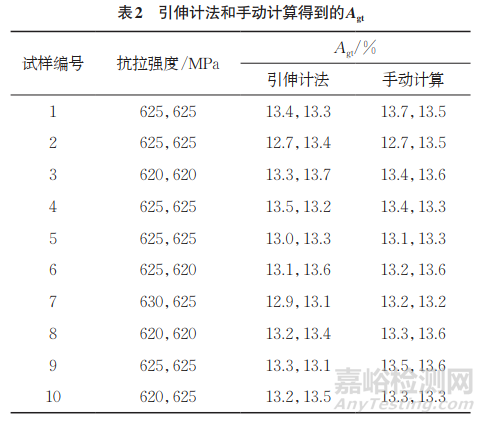

筆者設(shè)計了一種引伸計法，用以驗證式（1）的準(zhǔn)確性。具體方法為：在夾持引伸計時，手動調(diào)整引伸計的標(biāo)距位置，并與試樣的一組標(biāo)距重合，以保證鋼筋拉伸至最大力時，引伸計的測量位置與卸力后手工測量標(biāo)距的標(biāo)記位置一致；拉伸至最大力時停止試驗，記錄引伸計標(biāo)距，直接計算得出Agt；記錄后盡快取下試樣，測量與引伸計標(biāo)距重合位置的最大力塑性延伸率，再加上根據(jù)式（1）計算出的拉伸力卸載后最大力彈性伸長率，可以得出Agt。將試樣重新加載至試驗機上，無需加載引伸計，并繼續(xù)進行試驗，直至試樣斷裂。在鋼筋實測抗拉力達到最大力時停止加載，待力值歸零后取下試樣。引伸計法和手動計算得到的Agt如表2所示。

由表2可知：引伸計法測量的Agt平均值為13.3%，手動計算得到的Agt平均值為13.4%，引伸計法的測量結(jié)果比手動計算結(jié)果偏低0.1％，因為取引伸計時最大力已有0.2%的下降，采點位置延后。引伸計法可以給出鋼筋達到最大力時的真實變形值，而手動計算結(jié)果的讀數(shù)往往在最大力后，導(dǎo)致手動計算的結(jié)果偏高。

2.2 手工法

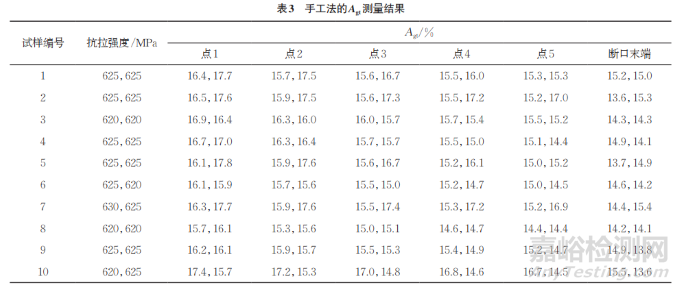

取引伸計法試驗中斷裂后較長的一段鋼筋試樣，利用手工法對其Agt進行測量，結(jié)果如表3所示，點1~5依次距斷口由近至遠。

由表3可知：鋼筋試樣均勻，不同位置的Agt測量結(jié)果無顯著差異。手工法依靠軟件實時判定最大力出現(xiàn)下降的時刻，采集數(shù)據(jù)時確保力值穩(wěn)定下降再停止拉伸，這一過程軟件被設(shè)置成力值減小不超過0.2%最大力時停止拉伸；引伸計法依靠軟件自帶的采集功能，在試驗結(jié)束后，通過查詢數(shù)據(jù)的方式準(zhǔn)確找出最大力時刻對應(yīng)的引伸計標(biāo)距長度。

2.3 標(biāo)距對手工法測量結(jié)果的影響

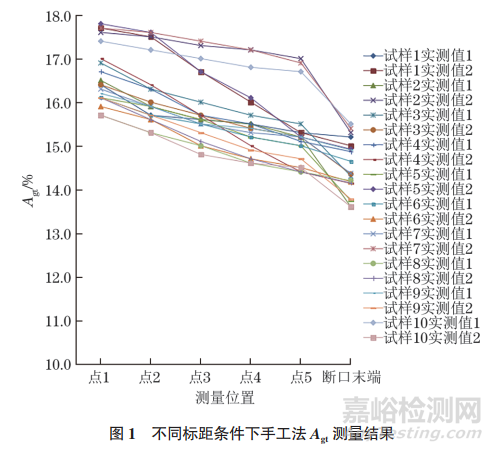

圖1為不同標(biāo)距條件下手工法Agt 測量結(jié)果。由圖1可知：當(dāng)選取距斷口較近的斷后標(biāo)距時，點1~5的Agt平均值與引伸計法得出的Agt平均值依次相差3.3%，2.9%，2.5%，2.2%，1.9%；隨著標(biāo)距向夾持端靠近，手工法的Agt測量結(jié)果呈遞減的趨勢；點1~5的Agt平均值由16.6%遞減至15.2%，最大值比最小值大1.4%，說明標(biāo)距對手工法的測試結(jié)果影響較大，距離斷口越近，測量結(jié)果偏差越大。

2.4 鋼筋規(guī)格對手工法測量結(jié)果的影響

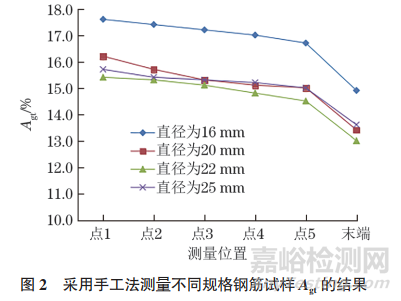

采用手工法測量不同規(guī)格鋼筋試樣Agt的結(jié)果如圖2所示。由圖2可知：不同規(guī)格鋼筋試樣的Agt測量結(jié)果均呈現(xiàn)同一變化趨勢，即當(dāng)標(biāo)距由斷口處向夾持端移動時，Agt逐漸減小，且減小的幅度逐漸變小，最后趨于平緩。說明鋼筋規(guī)格對手工法測量結(jié)果的影響不大。

3. 結(jié)論

（1）采用引伸計法與手動計算得到的Agt差異不大。

（2）采用手工法時，斷后標(biāo)距的選取對Agt測量結(jié)果影響較大，越靠近斷口，Agt的測量結(jié)果越偏離真實值。

（3）采用手工法時，不同規(guī)格熱軋帶肋鋼筋的Agt測量結(jié)果具有相同的變化趨勢。

作者：谷金

單位：中鐵九局集團工程檢測試驗有限公司

來源：《理化檢驗-物理分冊》2025年第2期
