在電子設備領域,各類干擾通常會通過電源線路傳導至電子設備,進而對設備的正常運行造成潛在威脅。根據對微機系統故障率的統計分析,100次故障事件中,有90次可歸因于電源問題,而僅有10次故障與微機系統本身相關。這一數據充分說明了電源穩定性的至關重要性。具備高效抗干擾能力的電源設計,能夠使設計者在產品開發過程中無需過多關注電源引起的干擾問題,從而顯著縮短產品開發周期并降低研發成本。
1. 電源干擾的類型
電源干擾可呈現為“共模”或“差模”形式。干擾的類型涵蓋了從短暫尖峰干擾至完全失電的廣泛范圍。此外,還包括電壓波動(例如電壓跌落、浪涌及中斷)、頻率波動、波形畸變(無論是電壓還是電流)、持續性噪聲或雜波以及瞬態現象等。在表4中列舉的多種干擾中,能夠通過電源傳播并導致設備損壞或影響其正常運作的主要是電快速瞬變脈沖群和浪涌沖擊波。至于靜電放電等干擾,只要電源設備本身未產生停振、輸出電壓跌落等現象,則不會引起由電源引起的對用電設備的不良影響。

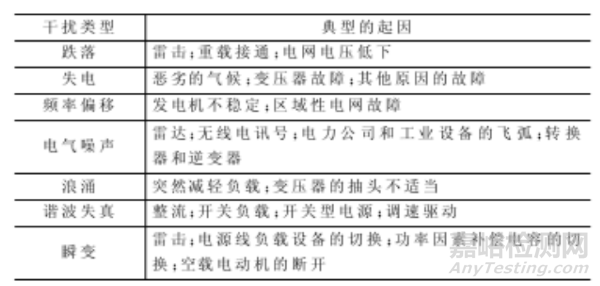

表1 電源干擾的類型
2. 抑制干擾的方法
2.1 在電源輸入端加入線路濾波器

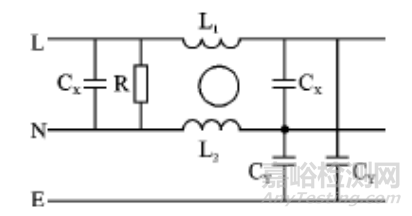

圖1展示了典型的電源線路濾波器結構。在此結構中,L1和L2線圈以相同方向繞制于同一磁芯之上。這兩個電感元件對于差模電流及主電流產生的磁通具有相互抵消的作用,從而避免了磁芯的飽和現象;而對于共模電流,它們則表現出顯著的電感特性,以實現最優的濾波效果。因此,此類電感元件亦被稱為“共模電感”。

圖1 典型的電源線路濾波器
在電磁兼容性設計中,CX電容承擔著抑制差模干擾的關鍵作用,而CY電容則主要負責降低共模干擾。此外,電阻R的作用在于防止濾波器內部靜電的累積。
電源濾波器的設計初衷在于抑制30 MHz以下頻段的噪聲。然而,面對脈沖干擾時,其產生的諧波頻率通常可達到數百MHz,這使得電源濾波器在實際應用中的抑制效果并不顯著。據某研究機構對20種電源濾波器抑制浪涌波能力的測試結果顯示,僅有4種濾波器的抑制效果超過20 dB,且部分濾波器在輸出端引發了振蕩現象。
2.2 采用帶屏蔽層的變壓器

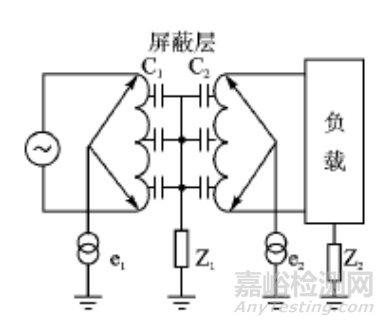

共模干擾作為一種顯著的干擾形式,其傳播主要依賴于變壓器繞組間的耦合電容。通過在變壓器的初級與次級之間引入屏蔽層并確保其有效接地,干擾電壓得以通過屏蔽層進行旁路,進而降低輸出端的干擾電壓水平。該屏蔽層對變壓器的能量傳輸特性無負面影響,然而,它會對繞組間的耦合電容產生作用。圖2展示了帶有屏蔽層的隔離變壓器中共模干擾的傳播路徑。圖中,C1代表初級繞組與屏蔽層之間的分布電容,C2代表次級繞組與屏蔽層之間的分布電容,Z1為屏蔽層接地阻抗,Z2為負載對地阻抗,e1為初級干擾(共模)電壓,e2為次級干擾(共模)電壓。

圖2 帶屏蔽層的隔離變壓器
在圖2所示的電路中,為了提高共模衰減量,必須降低變壓器屏蔽層的接地阻抗。從理論上講,帶有屏蔽層的變壓器可以實現約60 dB的衰減量。然而,在實際應用中,盡管對尖峰干擾具有一定的抑制作用,其效果并不顯著。
2.3 在電源的輸入端加入多級線路濾波器
一般情況下,在圖1所示的電路中再加一級差模濾波器,用于衰減差模干擾。通常,差模濾波器的設計如圖3所示。

圖3 差模濾波器
2.4 采用吸波器件
壓敏電阻器和瞬態電壓抑制管(TVS管)等吸波器件均具有一個共同特性:在未達到閾值電壓時,它們表現為高阻抗狀態;然而一旦電壓超過這一閾值,它們的阻抗會迅速降低。這使得它們能夠?qū)夥咫妷哼M行一定程度的抑制。盡管如此,這些器件也各自存在局限性。例如,壓敏電阻的電流吸收能力有限,而TVS管的閾值電壓通常僅在300至400伏特之間。因此,在電路設計中,壓敏電阻器和TVS管通常被并聯使用,以互補彼此的不足。
3. 參數選擇
針對不同電路,選擇電源線路濾波器參數時,必須綜合考慮電流、電壓、頻率范圍等關鍵因素,有時甚至需要通過實驗來確定最佳選項。在本節中,我們將專門解釋壓敏電阻和TVS管的參數選擇。
3.1 壓敏電阻器
(1) 壓敏電阻器的作用
壓敏電阻器,一種金屬氧化物變阻器,其電壓與電流之間的關系并不遵循歐姆定律,而是呈現出一種特殊的非線性特性。當兩端施加的電壓低于其標稱額定電壓時,壓敏電阻器的電阻值幾乎達到無窮大,內部電流幾乎為零;一旦電壓略高于標稱額定值,壓敏電阻器會迅速導通,從高阻狀態轉變?yōu)榈妥锠顟B(tài),工作電流急劇增加;當電壓回落至低于標稱額定值時,壓敏電阻器又會恢復到高阻狀態;若電壓超過最大限制值,壓敏電阻器將徹底擊穿損壞,無法自動恢復。
壓敏電阻器在家電產品及其他電子產品中得到廣泛應用,它能夠提供過電壓保護、防雷、抑制浪涌電流、吸收尖峰脈沖、限幅、高壓滅弧、消噪以及保護半導體元器件等多種功能。
(2) 壓敏電阻器的選取計算
通常情況下,壓敏電阻器與待保護的器件或裝置并聯使用。在正常工作條件下,壓敏電阻器兩端的直流或交流電壓應保持在低于其標稱電壓的水平。即便在電源波動最為劇烈的情況下,也不應超過所選型號的最大連續工作電壓,即額定電壓中的最高值,這個值即為選用的標稱電壓。在進行過壓保護應用時,應確保壓敏電壓值VmA高于實際電路的電壓值,一般通過以下公式進行選擇:

在公式中,a代表電路電壓波動系數,通常取值為1.2;v指的是電路的直流工作電壓(在交流情況下則為有效值);b為壓敏電壓誤差,一般取值為0.85;c為元件的老化系數,通常取值為0.9。
根據上述參數計算得出的VmA值實際上是直流工作電壓的1.5倍。在交流狀態下,還需考慮峰值因素,因此計算結果應乘以1.414以進行調整。此外,在選擇元件時,還需注意以下幾點:
① 必須確保在電壓波動達到最大時,連續工作電壓仍不會超過最大允許值,否則會縮短壓敏電阻器的使用壽命。② 當在電源線與大地之間使用壓敏電阻器時,由于接地不良可能導致線與地之間電壓升高,因此通常選擇標稱電壓高于線與線間使用場合的壓敏電阻器。③ 壓敏電阻器所吸收的浪涌電流應小于產品的最大通流量。
3.2 TVS管
(1) TVS管的作用
TVS管是一種高效的保護器件,以二極管的形式存在。在遭受反向瞬態高能量沖擊時,TVS二極管能在10^-12秒的時間內迅速將兩極間的高阻抗狀態轉變?yōu)榈妥杩?,吸收高達數千瓦的浪涌功率,并將兩極間的電壓限制在一個預定值,從而有效保護電子線路中的精密元器件,避免受到各種浪涌脈沖的損害。由于TVS管具備快速響應時間、大瞬態功率、低漏電流、小擊穿電壓偏差、易于控制的箝位電壓、無損壞極限、體積小巧等優勢,它已被廣泛應用于計算機系統、通信設備、交/直流電源、汽車、電子鎮流器、家用電器、儀器儀表以及RS232/422/423/485、I/O、LAN、ISDN、ADSL、USB、MP3、PDAS、GPS、CDMA、GSM等多種設備的保護。此外,TVS管還用于共模/差模保護、RF耦合/IC驅動接收保護、電機電磁波干擾抑制、聲頻/視頻輸入、傳感器/變速器、工控回路、繼電器、接觸器噪聲抑制等眾多領域。
(2) TVS管的選取
計算選取時應注意以下幾點:
① TVS的額定反向關斷電壓VWM應大于或等于被保護電路的最大工作電壓。② 最小擊穿電壓VBR等于VWM除以KBR(其中,KBR的取值范圍為0.8至0.9)。③ TVS的最大箝位電壓VC應低于被保護電路的損壞電壓閾值,即VC等于KC乘以VBR(其中,KC的值為1.3)。④ 在規定的脈沖持續時間內,TVS的最大峰值脈沖功耗PM必須能夠承受被保護電路可能出現的最大峰值脈沖功率。確定了最大箝位電壓后,其峰值脈沖電流應足以應對瞬態浪涌電流。
3.3 TVS管與壓敏電阻器的比較
目前,在國內眾多需要浪涌保護的設備中,壓敏電阻器被廣泛使用。然而,TVS管在防護電快速瞬變脈沖群方面表現出色,其特性遠勝于壓敏電阻器,詳細特性參數的比較請參見表5。

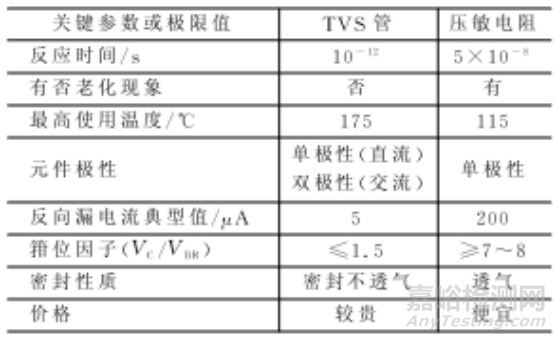

表5 TVS管與壓敏電阻器的比較
4. 應用實例
4.1交流電路

圖4為微機電源采用TVS管作線路保護的原理圖。
下面就圖4中的線路保護加以說明。

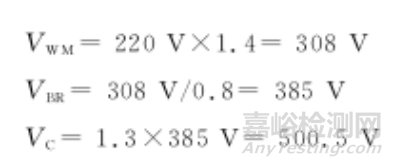

① 在進線的交流220 V處加雙向TVS管D1,以抑制220 V交流電網中的尖峰干擾。

雙向TVS管D1的選取D1時根據上述參數,通過查表即可得到。
② 在變壓器進線處加上抗干擾的電源線濾波器,以消除小尖峰干擾。

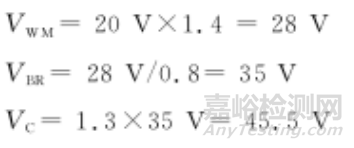

③ 在變壓器輸出端交流20 V處加上雙向TVS管D2,再一次抑制干擾。

雙向TVS管D2的選取D2時根據上述參數,通過查表即可得到。

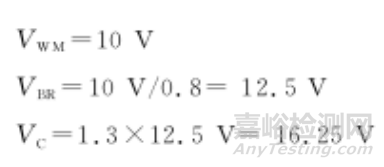

④ 整流濾波輸出直流10 V時,加上單向TVS管D3抑制干擾。

單向TVS管D3的選取D3時根據上述參數,通過查表即可得到。
通過上述四次抑制措施,我們獲得了所謂的“凈化電源”。為了防止雷擊等引起的浪涌電壓,我們可以在交流220 V的輸入端添加壓敏電阻器,以更有效地阻止干擾侵入計算機的CPU和存儲器,進而進一步提升系統的穩定性。
4.2 DCDC電路

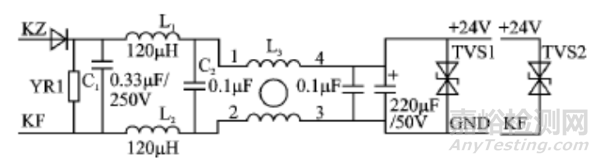

圖5 直流電源部分原理圖
在圖5中,KZ和KF連接至24伏直流電源;YR1是一個壓敏電阻器,其電壓閾值為1.5倍的24伏,即36伏,用于抵抗浪涌沖擊;L1、L2、C1和C2共同構成了一個平衡型LC濾波器,用以抑制差模干擾;L3是一個共模電感,其作用是抑制共模干擾;TVS1則用于抑制電快速瞬變脈沖群干擾。需要注意的是,如果GND無法通過機殼接地,那么必須添加TVS2連接至KF,其目的是將瞬變脈沖干擾信號引導至大地。
