摘 要：建立電感耦合等離子體原子發射光譜法測定鋯鎳合金粉中的鋯含量。采用硝酸-氫氟酸溶解樣品，選擇339.198 nm譜線作為鋯元素分析譜線，通過基體匹配法消除鎳基體干擾。鋯的質量分?jǐn)?shù)在0.1%～40%范圍內與光譜發射強度線性關系良好，相關系數為0.999 7，方法檢出限為0.005 4%，定量限為0.018%。采用所建方法對鋯鎳合金模擬樣品和鋯鎳合金粉樣品進行測定，測定結果的相對標準偏差為0.208%～0.408%（n=11），樣品加標回收率為98.9%～102.5%。該方法能夠快速、準確地測定鋯鎳合金粉中的鋯含量。
關鍵詞：電感耦合等離子體原子發射光譜法；鋯鎳合金粉；鋯；基體匹配法
鋯鎳合金粉具有良好的耐熱性、耐腐蝕性、可塑性和特殊的晶格結構，廣泛應用于航空航天、核工業、深海探測、燃料電池、儲氫材料等諸多領域[1?2]。鋯元素的加入使Zr-Ni系中α-β轉變溫度降低，加熱至1 150 ℃時，形成保護層。此外，鋯元素容易吸收氫原子，使鋯鎳合金具有特殊的晶格結構[1]。鋯含量對合金的性能和品質具有重要影響，因此，準確測定鋯鎳合金粉中鋯元素的含量，對材料理化性能的改進、產品質量控制和生產工藝優化等都具有重要意義。
鎳合金中鋯含量的測定方法主要有分光光度法和電感耦合等離子體原子發射光譜（ICP-AES）法[3?4]。HB 5220.37—2008《高溫合金化學分析方法第37部分：鉭試劑-苯萃取-偶氮胂Ⅲ吸光光度法測定鋯含量》線性范圍為0.03%～0.20%，無法滿足鋯鎳合金粉中鋯元素測試要求，且分光光度法樣品處理時間較長、操作相對繁瑣、分析速度慢。電感耦合等離子體原子發射光譜法是一種常用的光譜分析技術，具有靈敏度高、檢出限低、準確度高、分析速度快、樣品準備簡便等優點，廣泛應用于金屬材料、環境檢測、食品安全等行業[5?8]。ASTM E2594-20《ICP-AES檢測鎳基合金的標準試驗方法》中鋯元素測定線性范圍較窄，為0.002%～0.10%，不能滿足實際生產中鋯鎳合金粉的鋯含量測定要求，且溶解含鋯元素的鎳基合金需加入12 mL的鹽酸-硝酸-氫氟酸（體積比為9∶1∶2），溶液酸度較大。目前尚無有關ICP-AES法測定鋯鎳合金粉中鋯含量的文獻報道，因此建立ICP-AES法測定鋯鎳合金粉中鋯含量顯得尤為迫切。
筆者采用ICP-AES法測定鋯鎳合金粉中的鋯含量，通過硝酸和氫氟酸溶解樣品，采用基體匹配消除干擾，并通過定量限、精密度、加標回收率試驗，證明了方法的可靠性和可信度。該方法可快速、準確地檢測實際生產中大批量鋯鎳合金粉樣品中鋯含量，為制定相關的標準提供參考依據。
1.實驗部分
1.1主要儀器與試劑
電感耦合等離子體原子發射光譜儀：iCAP PRO X型，具備耐氫氟酸進樣系統，美國賽默飛世爾科技公司。
電子天平：LS 220A型，感量為0.1 mg，上海天美天平儀器有限公司。
移液槍?zhuān)?.5 mL，艾本德中國有限公司。
移液管：10 mL，廣州誠儀諾儀器有限公司。
鋯標準溶液：質量濃度為1 000 μg/mL，標準物質編號為GSB G 62033-90，鋼研納克檢測技術股份有限公司。
鎳標準溶液：質量濃度為10 000 μg/mL，標準物質編號為NCS 140019，鋼研納克檢測技術股份有限公司。
氫氟酸、硝酸：均為分析純，成都市科隆化學品有限公司。
鋯鎳合金粉樣品：鋯質量分?jǐn)?shù)約為30%，西安寶德九土新材料有限公司
高純鎳：質量分?jǐn)?shù)不小于99.995%，北京加聯標物檢測技術有限公司。
氬氣：體積分?jǐn)?shù)不小于99.99%，高陵陽光氣體有限責任公司。
實驗用水為超純水。
1.2儀器工作條件
射頻功率：1 150 W；霧化氣：氬氣，流量為0.50 L/min；輔助氣：氬氣，流量為0.50 L/min；冷卻氣：氬氣，流量為12.5 L/min；進液泵速：45 r/min；積分時間：30 s；觀測方式：水平觀測。
1.3溶液配制
基體空白溶液：稱取0.10 g（精確至0.000 1 g）高純鎳粉，置于150 mL聚四氟乙烯燒杯中，加入3 mL超純水，然后加入2 mL氫氟酸和1 mL硝酸，置于電熱板上180 ℃加熱至樣品溶解完全，停止加熱并冷卻至室溫，將溶液轉移至100 mL聚四氟乙烯容量瓶中，用超純水稀釋至標線，混勻。
樣品溶液：稱取0.10 g（精確至0.000 1 g）樣品，置于150 mL聚四氟乙烯燒杯中，加入3 mL超純水，然后加入2 mL氫氟酸和1 mL硝酸，置于電熱板上180 ℃加熱至樣品溶解完全，停止加熱并冷卻至室溫。用超純水沖洗杯蓋及燒杯內壁，將溶液轉移至100 mL聚四氟乙烯容量瓶中，用超純水稀釋至標線，混勻。移取10 mL上述溶液于100 mL聚四氟乙烯容量瓶中，補加1 mL硝酸和1 mL氫氟酸，用超純水稀釋至標線，混勻，即為樣品溶液。
鋯鎳合金模擬樣品溶液：用移液槍分別移取鋯標準溶液3 mL和鎳標準溶液0.7 mL于100 mL聚四氟乙烯容量瓶中，加入1 mL硝酸和1 mL氫氟酸，用超純水稀釋至標線，混勻。
鋯系列校準溶液：取一系列100 mL聚四氟乙烯容量瓶，依次加入鋯標準溶液0、2.0、2.5、3.0、4.0 mL，對應加入鎳標準溶液0、0.80、0.75、0.70、0.60 mL，再各補加1 mL硝酸和1 mL氫氟酸，用水稀釋至標線，混勻，配制成鋯的質量分?jǐn)?shù)分別為0%、20%、25%、30%、40%的系列校準溶液。
1.4測定方法
在1.2儀器工作條件下，依次測定鋯系列校準溶液，以溶液中鋯元素質量分?jǐn)?shù)為橫坐標，以光譜發射強度為縱坐標，繪制校準曲線。用校準曲線法對樣品溶液中的鋯進行定量分析。
2.結果與討論
2.1樣品溶解方法選擇
鋯鎳合金粉的主要化學成分是鎳和鋯，鎳不易與濃硝酸反應，但可以溶于稀硝酸（1∶1）或王水。鋯是高熔點金屬，具有耐腐蝕性，但可溶于氫氟酸或王水。分別選用王水和硝酸-氫氟酸2種方式溶解樣品。結果發現，加入4 mL王水的鋯鎳合金樣品出現水解現象，不能完全溶解；加入2 mL氫氟酸和1 mL硝酸的鋯鎳合金粉樣品能快速溶解，溶液呈綠色，且澄清透亮。綜合考慮溶樣速度及酸度等因素，最終采用2 mL氫氟酸和1 mL硝酸溶解樣品。
2.2分析譜線選擇
分析譜線的選擇通常以發射強度適中、光譜干擾小、校準曲線線性好為原則[9?10]。根據儀器自帶的譜線庫所推薦的鋯元素分析譜線，分別考察257.139、327.305、339.198、49.621、357.247 nm處鋯元素的光譜干擾情況、譜線強度、校準曲線線性等。結果發現，鋯元素譜線為257.139、327.305、349.621、357.247 nm時，譜線強度較低。鋯元素譜線為339.198 nm時，譜線強度適中且無干擾，校準曲線線性相關系數在0.999以上。最終選擇339.198 nm作為鋯元素的分析譜線。
2.3基體干擾及校正
按照1.3鋯系列校準溶液的質量分?jǐn)?shù)，分別配制含0.1 g鎳基體、不含鎳基體、匹配樣品比例鎳基體的校準溶液。按1.2儀器工作條件，在鋯 339.198 nm分析譜線下測定鋯鎳合金模擬樣品中鋯元素的發射光譜強度，測定結果見表1。由表1可知，將鋯質量分?jǐn)?shù)為30.00%的鋯鎳合金模擬樣品，分別在上述3種校準曲線下測定，含鎳基體和不含鎳基體的校準曲線測定鋯元素的結果無差別，匹配樣品比例配制鎳基體的校準曲線測定的結果更接近標示值，說明鎳基體的存在對鋯元素基體效應可忽略不計。但考慮到溶液中固體物質不同，會造成溶液黏度有所差異，為了保證測定結果的準確性，應保持基體的一致性，在繪制校準曲線時匹配鎳基體，從而減少基體的干擾[11?12]。此外，還應將空白試驗及樣品溶解條件和酸量保持一致，以消除酸和環境的影響[13]。
表1利用3種基質校準曲線所得的鋯質量分?jǐn)?shù)
Tab. 1Zirconium mass fraction obtained from calibration curves using three different matrices(%)
2.4線性方程與檢出限
在1.2儀器工作條件下，對鋯系列校準溶液進行測定，以鋯元素的質量分?jǐn)?shù)為橫坐標，以發射光譜強度為縱坐標，擬合校準曲線，計算線性方程和相關系數。連續測定基體空白溶液11次，計算標準偏差，以3倍標準偏差作為方法檢出限，以10倍標準偏差作為定量限[14]。鋯元素的質量分?jǐn)?shù)線性范圍、線性方程、相關系數、檢出限及定量限見表2。由表2可知，鋯的質量分?jǐn)?shù)在0.1%～40%范圍內與發射光譜強度線性良好，相關系數為0.999 7，方法檢出限為0.005 4%，定量限為0.018%，滿足檢測要求。
表2質量分?jǐn)?shù)線性范圍、線性方程、相關系數、檢出限及定量限
Tab. 2Linear range of mass fraction, linear equation, correlation coefficient, detection limit, and quantification limit
2.5精密度試驗

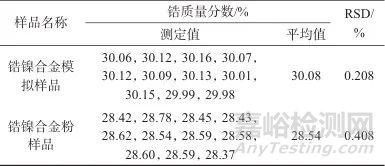

選擇鋯鎳合金模擬樣品和鋯鎳合金粉樣品進行精密度試驗。在1.2儀器工作條件下，平行測定11次并計算測定結果的相對標準偏差，結果見表3。由表3可知，測定結果的相對標準偏差為0.208%～0.408%，表明該方法精密度滿足要求。
表3精密度試驗結果
Tab. 3Precision test results
2.6加標回收試驗
在鋯鎳合金粉樣品中分別加入2 mL和10 mL鋯標準溶液，配制成加標質量分?jǐn)?shù)分別為2.00%和10.00%的加標樣品溶液。在1.2儀器工作條件下，進行加標回收試驗，結果見表4。由表4可知，鋯元素的加標回收率為98.9%～102.5%，表明該方法測定結果準確、可靠[15?17]。
表4樣品加標回收試驗結果
Tab. 4Results of sample spiked recovery test
3.結語
建立了電感耦合等離子體原子發射光譜測定鋯鎳合金粉中鋯含量的方法。選用硝酸-氫氟酸溶解鋯鎳合金粉樣品，確定了鋯元素最佳的分析譜線為339.198 nm，選用耐氫氟酸進樣系統，采用基體匹配法消除基體鎳的干擾。該方法分析速度快，檢出限低，精密度和準確性良好，可滿足日常生產中鋯鎳合金粉中鋯含量的測定。
參考文獻：
1劉品.熔融鹽電脫氧法制備鋯鎳合金的研究［D］.淄博：山東理工大學，2010.
LIU Pin.Study on production of Zr-Ni alloy by electro-deoxidization in molten salt［D］.Zibo：Shandong University of Technology，2010.
2祝躍輝，涂進，OLEKSIY P，等.用于儲氫的TiZrNi合金的傳熱機理研究［J］.能源工程，2023，43（3）：41.
ZHU Yuehui，TU Jin，OLEKSIY P，et al.Study of heat transfer mechanism of TiZrNi alloy for hydrogen storage［J］.Energy Engineering，2023，43（3）：41.
3施麗.高溫合金中鋯含量的直接分光光度測定［J］.寶鋼技術，2014（4）：53.
SHI Li.Determination of zirconium content in superalloy with direct photometric method［J］.Baosteel Technology，2014（4）：53.
4梁永昌.電感耦合等離子體原子發射光譜法測定鎳基高溫合金中11種金屬元素的含量［J］.理化檢驗（化學分冊），2024，60（9）：894.
LIANG Yongchang.Determination of 11 metal elements in Ni-based superalloy by inductively coupled plasma emission spectrometry［J］.Physical Testing and Chemical Analysis （Part B：Chemical Analysis），2024，60（9）：894.
5趙建峰，侯淘.電感耦合等離子體發射光譜法快速測定白云石、石灰石中高含量氧化鈣［J］.化學分析計量，2024，33（5）：24.
ZHAO Jianfeng，HOU Tao.Rapid determination of high content of calcium oxide in dolomite， limestone by inductively coupled plasma emission spectrometry［J］.Chemical Analysis and Meterage，2024，33（5）：24.
6ZUMA M C，NOMNGONGO P N，MKETO N.Simultaneous determination of rees in coal samples using the combination of microwave-assisted ashing and ultrasound-assisted extraction methods followed by ICP-OES analysis［J］.Minerals，2021，11（10）：1 103.
7周西林，王嬌娜，劉迪，等.電感耦合等離子體原子發射光譜法在金屬材料分析應用技術方面的進展［J］.冶金分析，2017，37（1）：39.
ZHOU Xilin，WANG Jiaona，LIU Di，et al.Progress in the application of inductively coupled plasma atomic emission spectroscopy in analysis of metal materials［J］.Metallurgical Analysis，2017，37（1）：39.
8徐青，張曉，洪雪姣，等.電感耦合等離子體發射光譜法測定鎢錸合金中錸的含量［J］.分析試驗室，2024，43（10）：1 484.
XU Qing，ZHANG Xiao，HONG Xuejiao，et al.Determination of rhenium content in tungsten-rhenium alloys by inductively coupled plasma emission spectrometry［J］.Chinese Journal of Analysis Laboratory，2024，43（10）：1 484.
9趙歡娟，高明明，楊軍紅，等.電感耦合等離子體原子發射光譜法測定鈦合金中的硼［J］.化學分析計量，2019，28（1）：52.
ZHAO Huanjuan，GAO Mingming，YANG Junhong，et al.Determination of boron in titanium alloy by inductively coupled plasma atomic emission spectrometry［J］.Chemical Analysis and Meterage，2019，28（1）：52.
10王小靜，劉厚勇，楊軍紅，等.電感耦合等離子體原子發射光譜（ICP-AES）法測定鉬鑭合金中鑭含量［J］.中國無機分析化學，2020，10（4）：63.
WANG Xiaojing，LIU Houyong，YANG Junhong，et al.Determination of lanthanum in molybdenum lanthanum alloy by inductively coupled plasma atomic emission spectroscopy（ICP-AES）［J］.Chinese Joural of Inorganic Analytical Chemistry，2020，10（4）：63.
11卞大勇，劉淑香，姚旭.電感耦合等離子體原子發射光譜法測定銻錠中9種微量元素［J］.冶金分析，2024，44（3）：65.
BIAN Dayong，LIU Shuxiang，YAO Xu.Determination of 9 micro elements in antimony ingot by inductively coupled plasma atomic emission spectrometry［J］.Metallurgical Analysis，2024，44（3）：65.
12蘇廣東，李彥紅，鐘英楠，等.電感耦合等離子體原子發射光譜法測定黃金中錸［J］.化學分析計量，2024，33（4）：74.
SU Guangdong，LI Yanhong，ZHONG Yingnan，et al.Determination of rhenium in gold by inductively coupled plasma atomic emission spectrometry［J］.Chemical Analysis and Meterage，2024，33（4）：74.
13徐國津，樊穎果，趙倩.電感耦合等離子體原子發射光譜法測定電鍍污泥浸出液中的重金屬［J］.化學分析計量，2014，23（3）：32.
XU Guojin，F(xiàn)AN Yingguo，ZHAO Qian.Determination of heavy metals in electroplating sludge leaching liquid by inductively coupled plasma atomic emission spectrometry［J］.Chemical Analysis and Meterage，2014，23（3）：32.
14朱江凱，楊軍紅，晁小濤.電感耦合等離子體原子發射光譜法測定鉬銅合金中銅含量［J］.研究與開發，2023，49（9）：94.
ZHU Jiangkai，YANG Junhong，CHAO Xiaotao.Determination of Cu in MoCu alloy by inductively coupled plasma atomic emission spectrometry［J］.Research and Development，2023，49（9）：94.
15孫計先，蘇春風，羅海霞.電感耦合等離子體原子發射光譜（ICP-AES）法測定再生鋅中鉈［J］.中國無機分析化學，2023，13（8）：783.
SUN Jixian，SU Chunfeng，LUO Haixia.Determination of thallium in regenerated zinc by inductively coupled plasma atomic emission spectroscopy（ICP-AES）［J］.Chinese Joural of Inorganic Analytical Chemistry，2023，13（8）：783.
16劉秋波，李華昌，姜求韜.鉛試金富集-電感耦合等離子體原子發射光譜（ICP-AES）法測定冰銅中金、銀、鈀［J］.中國無機分析化學，2023，13（8）：894.
LIU Qiubo，LI Huachang，JIANG Qiutao.Determination of gold， silver， and palladium in matte by inductively coupled plasma atomic emission spectroscopy with lead assay enrichment［J］.Chinese Joural of Inorganic Analytical Chemistry，2023，13（8）：894.
17王小靜，劉厚勇，楊軍紅，等.電感耦合等離子體原子發射光譜法測定鈦合金中鋯［J］.化學分析計量，2020，29（2）：59.
WANG Xiaojing，LIU Houyong，YANG Junhong，et al.Determination of zirconium in titanium alloy by inductively coupled plasma atomic emission spectrometry［J］.Chemical Analysis and Meterage，2020，29（2）：59.
引用本文：張寧，趙歡娟，朱江凱，等 . 電感耦合等離子體原子發射光譜法測定鋯鎳合金粉中鋯［J］. 化學分析計量，2025，34（1）： 34.(ZHANG Ning, ZHAO Huanjuan, ZHU Jiangkai, et al. Determination of zirconium in zirconium-nickel alloy powder by inductively coupled plasma atomic emission spectroscopy[J]. Chemical Analysis and Meterage, 2025, 34(1): 34.)
來源：化學分析計量
