一、引言
在半導體行業，每一次制程工藝的突破都如同一場科技革命，不僅重新定義了芯片性能的邊界，更為電子設備的智能化、高效能運算等領域注入了強大的活力。2025年4月24日，TSMC在美國舉辦的2025年技術研討會上正式宣布其A14工藝將于2028年量產的消息。這一技術突破標志著全球半導體行業正式邁入1.4nm時代，HPC和AI領域產生了深遠影響，同時也對大陸算力芯片和車規芯片產業帶來了巨大的挑戰與機遇。
二、TSMC A14工藝的核心技術與性能提升
（一）晶體管技術升級：從FinFET到GAAFET
TSMC A14工藝采用第二代GAAFET晶體管技術，相較于傳統的FinFET晶體管，在性能和功耗方面有顯著優勢。GAAFET能夠更好地控制leakage，提高晶體管的開關速度和性能，nanosheet的設計使得電流控制更加精細，從而實現更高的性能和更低的功耗。
（二）性能提升的多維度影響

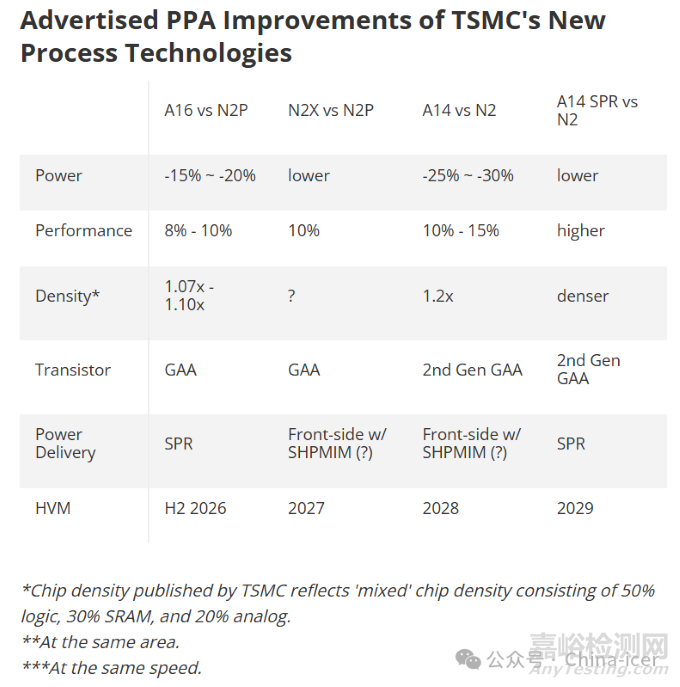

• 速度與功耗優化：與即將于2025年晚些時候量產的N2工藝相比，A14工藝在相同功耗下能夠提供高達15%的速度提升，或者在相同速度下減少最多30%的功率消耗。
• 邏輯密度提升：邏輯密度提高了20%以上，這意味著在相同芯片面積上可以集成更多的晶體管，從而實現更復雜的功能和性能提升。
• 對HPC和AI的影響：在HPC和AI領域，A14工藝的高性能和低功耗特性使其成為理想選擇。例如，AI中的DL和ML需要大量的計算資源，而A14工藝能夠顯著提升計算效率。
與A16不同（與N2和N2P類似），A14缺少超級電源軌（SPR）背面電源傳輸網絡（BSPDN），這使得該技術能夠面向那些無法從BSPDN中獲得實際好處的應用——因?yàn)锽SPDN會帶來額外成本
該技術還采用了我們的NanoFlex Pro技術，（實際上）這是一種設計技術協同優化（DTCO），它使設計人員能夠以非常靈活的方式設計產品，幫助他們實現最佳的功耗性能優勢
三、TSMC A14工藝對大陸算力芯片的影響
（一）技術與市場層面
• 技術差距與挑戰：大陸在高端制程上仍面臨技術瓶頸。例如，美國對華出口管制限制了先進EDA工具和制程設備的出口，導致大陸在7nm以下制程工藝的突破較為艱難。
• 國產替代的機遇：盡管面臨技術挑戰，但外部壓力也加速了大陸算力芯片的國產替代進程。例如，華為、海光、寒武紀等廠商在國產替代市場上發力，其產品在性能和功耗優化方面逐步提升。
（二）數據層面
• 算力需求增長：根據科智咨詢發布的《中國智能算力市場規模研究報告》，2024-2028年，中國AIDC算力供給規模仍將保持近40%的高速增長。
• 推理側需求爆發：推理側需求占比將從目前的65%增長至2027年的72%。
（三）行業與競爭格局
• 全球競爭加?。篢SMC A14工藝的推出將加劇全球算力芯片市場的競爭。大陸算力芯片制造商需要在技術創新和市場布局上加快步伐，以應對來自TSMC、Intel和Samsung的競爭壓力。
• 國產芯片廠商的應對策略：大陸芯片企業通過技術創新和生態建設來提升競爭力。例如，DeepSeek通過算法創新降低了對高性能GPU算力的依賴，使國產芯片能夠在推理場景中實現高性能運行。
四、TSMC A14工藝對大陸車規芯片的影響
（一）技術與市場層面
• 車規芯片需求增長：隨著汽車智能化和電動化的發展，車規芯片的需求持續增長。車規芯片對可靠性和安全性要求極高，TSMC A14工藝的高邏輯密度和低功耗特性使其在車規芯片領域具有潛在的應用價值。
• 大陸車規芯片的現狀：大陸在車規芯片領域已取得一定進展，但在高端車規芯片上仍依賴進口。例如，車規MCU、功率器件等領域，大陸企業通過成本優勢和本地化支持逐步擠壓美國廠商份額。
• 國產替代的加速：關稅戰和外部壓力促使大陸加速車規芯片的國產替代。例如，2024年聯發科在中國大陸旗艦手機芯片市場的占有率已接近四成，顯示
（二）數據層面
• 市場占有率：2024年，MediaTek在中國大陸旗艦手機芯片市場的占有率已接近40%，顯示出國產芯片在中低端市場的競爭力。
• 關稅影響：自2025年起，美國對中國大陸出口的半導體關稅將從25%增加至50%，這將進一步影響中國半導體產業的生態。
（三）行業與競爭格局
• 全球競爭格局：TSMC A14工藝的推出將加劇全球車規芯片市場的競爭。大陸車規芯片制造商需要在技術創新和市場布局上加快步伐，以應對來自TSMC、Intel和Samsung的競爭壓力。
• 國產芯片廠商的應對策略：大陸車規芯片企業通過技術創新和生態建設來提升競爭力。例如Ascend、Mthreads、MetaX等也加速適配DeepSeek技術，提升車規芯片的性能和可靠性。
五、TSMC A14工藝的其他技術細節
（一）封裝技術的突破

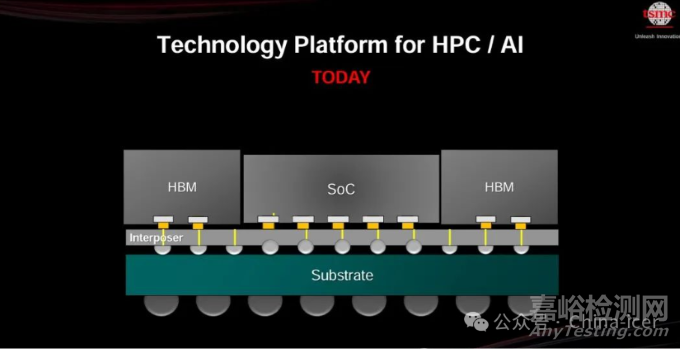

TSMC計劃在2027年開始量產9.5倍光罩尺寸的CoWoS封裝技術。這一技術能夠整合12個或更多的HBM（高帶寬存儲器）堆疊，這對于數據中心和人工智能訓練等領域有著至關重要的作用。HBM在高性能計算中扮演著關鍵角色，它能夠提供極高的數據傳輸速率和存儲容量。通過增加HBM堆疊數量，CoWoS可以大幅提高系統的處理效率和性能。
臺積電正在繼續推進其CoWoS（Chip on Wafer on Substrate）技術，以滿足AI對更多邏輯和HBM持續增長的需求。比如，計劃在2027年量產9.5倍光罩尺寸的CoWoS，進而能夠以TSMC先進邏輯技術將12個或更多的HBM堆疊整合到一個封裝中。
繼2024年發布革命性系統級晶圓（TSMC-SoW）技術，臺積電再次推出以CoWoS技術為基礎的SoW-X，以打造一個擁有當前CoWoS解決方案40倍運算能力的晶圓尺寸系統，SoW-X計劃于2027年量產
為完備其邏輯技術的極致運算能力和效率，提供了許多解決方案，其中包含運用了緊湊型通用光子引擎（COUPETM）技術的硅光子整合、用于HBM4的N12和N3邏輯基礎裸晶，以及用于AI的新型整合型電壓調節器（Integrated Voltage Regulator，IVR），與電路板上的獨立電源管理芯片相比，其具備5倍的垂直功率密度傳輸。
（二）多領域技術協同發展

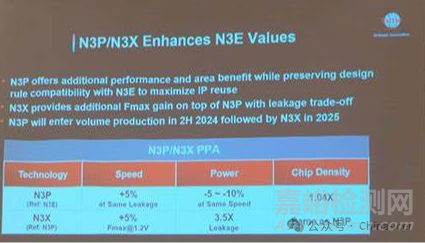

TSMC透露其在2024年第四季度開始生產基于性能增強型N3P（第三代3nm級）工藝技術的芯片。N3X芯片預計將于2025年下半年量產。與N3P相比，N3X有望在相同功率下將最大性能提高5%，或在相同頻率下將功耗降低7%，并支持高達1.2V的電壓。TSMC在不同領域的技術布局體現了其對半導體行業多領域發展趨勢的精準把握。N4CRF射頻技術、N3A技術以及N4e工藝等的應用，覆蓋了智能手機、汽車電子和IoT等多個重要領域。
TSMC 傾向于在一個工藝開發套件中提供工藝技術的多次迭代（例如 N5、N5P、N4、N4P、N4C）。一方面，這使公司能夠盡可能長時間地使用昂貴的設備，另一方面，這也允許其客戶盡可能長時間地重復使用他們的 IP。因此，N3P 是 N3X 是 N3 系列生產節點的自然補充。圖片

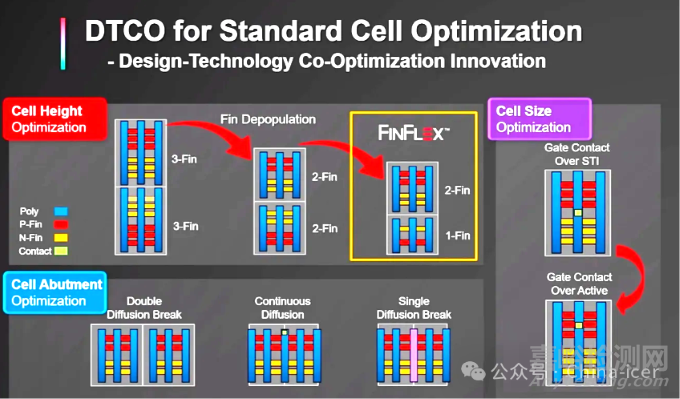

芯片設計人員會在SoC設計中堅持一個庫/標準單元，例如CPU核心可以使用3-2 fin blocks實現，提升運行速度；或者2-1 fin標準單元實現，減少功耗和面積。對于N3，TSMC的FinFlex允許芯片設計者混合使用多種標準單元，從而精確調整性能、功耗、面積。對于CPU等復雜結構，這種技術可以用來優化性能.S
不過FinFET不能用來替代制程的專業化，不過其對N3工藝的優化很好，可以逼近GAAFET的節點（提供可調整的通道寬度來獲取高性能，降低功耗）
六、哲學思考：技術進步與人類發展的關系
（一）技術進步的本質
技術進步的本質在于對“更好”的追求。從FinFET到GAAFET的轉變，不僅是技術的升級，更是對更高性能、更低功耗的不懈追求。這種追求背后蘊含著一種哲學思想：人類對技術的探索永無止境，每一次技術突破都是對現有技術極限的挑戰和超越。
（二）技術與社會的互動
技術進步不僅是技術本身的演進，更是社會需求的推動。高性能計算（HPC）和人工智能（AI）的發展反映了現代社會對高效能、低能耗的追求。這種需求推動了技術的進步，而技術的進步又反過來滿足了社會的需求，形成了一個良性循環。
（三）技術發展的未來
技術發展的未來充滿了不確定性，但有一點是確定的：技術的進步將繼續推動人類社會的發展。TSMC、Intel和Samsung之間的競爭不僅是技術的競爭，更是對未來發展方向的競爭。正如尼采所說，“每一個不曾起舞的日子，都是對生命的辜負”，技術的進步正是人類不斷追求更好生活的體現。
七、結論
TSMC A14工藝的推出標志著全球半導體行業正式邁入1.4nm時代。這一技術進步對大陸算力芯片和車規芯片產業帶來了巨大的挑戰和機遇。盡管大陸在高端制程上仍面臨技術瓶頸，但外部壓力也加速了國產替代進程。大陸算力芯片和車規芯片制造商需要在技術創新和市場布局上加快步伐，以應對來自TSMC、Intel和Samsung的競爭壓力。通過技術創新和生態建設，大陸芯片企業有望在全球半導體市場中占據一席之地，推動半導體產業的高質量發展。
參考資料：
:[State-of-the-Art and Trends for Computing and Interconnect Network Solutions for HPC and AI]
:[Worldwide HPC-based Artificial Intelligence(Al)Market Forecast,2020-2026]
：[TSMC 2nm Update: N2 In 2025, N2P Loses Backside Power, and NanoFlex Brings Optimal Cells
:[ChatGPT對GPU算力的需求測算與相關分析]
:[云從科技集團股份有限公司2022年年度報告]
:[羅博特科智能科技股份有限公司發行股份及支付現金購買資產并募集配套資金之獨立財務顧問報告(修訂稿)]
[智算產業發展研究報告--信科院]
來源：芯芯有我
