熱釋電材料是一種極性晶體，晶體中存在著自發極化。當溫度變化時，自發極化強度也會發生變化，從而在表面產生電荷。因此，熱釋電材料廣泛應用于熱傳感、熱成像、熱能收集等領域。

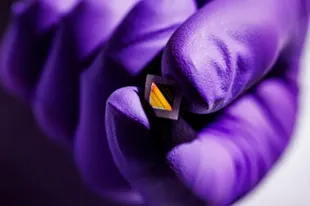

近日，麻省理工學院Jeehwan Kim教授、威斯康星大學麥迪遜分校Chang-Beom Eom教授、倫斯勒理工學院Yunfeng Shi教授和首爾國立大學Celesta S. Chang教授 (共同通訊）報道開發了一種新技術，能夠制造厚度僅為 10 納米的熱釋電材料。該薄膜對遠紅外光譜的熱量和輻射高度敏感，有望幫助解決長期存在的光學傳感難題，例如制造輕量級夜視眼鏡，以及改進自動駕駛汽車在惡劣條件下的導航性能。



2025年4月23日，相關工作以題為“Atomic lift-off of epitaxial membranes for cooling-free infrared detection”發表在Nature期刊上。第一作者為（本科2020年畢業于復旦大學）麻省理工學院博士生張馨緣（Xinyuan Zhang）， 威斯康星大學麥迪遜分校Owen Ericksen、麻省理工學院Sangho Lee和倫斯勒理工學院Marx Akl為論文共同一作。



熱釋電材料是一類熱感應材料，可響應溫度變化而產生電流。熱釋電材料越薄，它就越能更好地感知細微的熱變化。



為了尋找制造更小、更薄、更靈活的電子產品的新方法。研究人員設想開發一種超薄電子“皮膚”可以融入各種設備，從智能隱形眼鏡、可穿戴傳感織物，到彈性太陽能電池和可彎曲顯示器。為了實現這樣的設備，團隊一直在嘗試各種方法來生長、剝離和堆疊半導體元件，以制造超薄、多功能的電子薄膜。



他們首創的一種稱為“遠程外延”的方法 - 一種在單晶基底上生長半導體材料，并在其間放置一層超薄石墨烯的技術。基底的晶體結構充當支架，新材料可以沿著其生長。石墨烯起到類似特氟龍的不粘層的作用，使研究人員可以輕松剝離新薄膜并將其轉移到柔性和堆疊的電子設備上。剝離新薄膜后，底層基底可以重復使用，用于制作其他薄膜。



Jeehwan Kim教授已應用遠程外延技術來制備具有各種特性的薄膜。在嘗試不同的半導體元件組合時偶然發現，一種名為 PMN-PT 的熱釋電材料無需中間層輔助即可與基底分離。只需在單晶基板上直接生長 PMN-PT，研究人員便可移除生長的薄膜，而不會對其精細的晶格造成任何撕裂或撕裂。



“效果出奇的好，我們發現剝離后的薄膜光滑到原子級。” 這項研究的第一作者張馨緣（Xinyuan Zhang） 表示。



在這項新研究中，研究人員仔細研究了這一過程，發現這種材料易剝離特性的關鍵是。作為其化學結構的一部分，該團隊與倫斯勒理工學院的同事一起發現，熱釋電薄膜包含有序排列的鉛原子，這些鉛原子具有較大的“電子親和力”，這意味著鉛會吸引電子，并阻止電荷載流子移動并連接到其他材料，例如底層基板。鉛充當了微小的不粘裝置，使整個材料可以完好無損地剝離。

該團隊在實現這一目標后運行并制造了多層 PMN-PT 超薄薄膜，每層薄膜的厚度約為 10 納米。他們剝下熱釋電薄膜并將它們轉移到一個小芯片上，形成一個由 100 個超薄熱感應像素組成的陣列，每個像素約為 60 平方微米（約 0.006 平方厘米）。他們將薄膜暴露在細微的溫度的變化中，發現這些像素對遠紅外光譜中的微小變化高度敏感。



熱釋電陣列的靈敏度可與最先進的夜視設備相媲美。這些設備目前基于光電探測器材料，其中溫度的變化會誘導材料的電子躍遷能量并短暫地穿過能量“帶隙”，然后穩定回到基態。這種電子躍遷作為溫度變化的電信號。然而，該信號可能會受到環境噪聲的影響，為了防止這種影響，光電探測器還必須包括冷卻裝置，使儀器降至液氮溫度。



目前的夜視鏡和瞄準鏡又重又笨重。借助該小組基于熱釋電技術的新方法，夜視儀可以在沒有冷卻裝置的情況下具有相同的靈敏度。



研究人員還發現，這些薄膜的靈敏度超出了當前夜視設備的探測范圍，并且可以對整個紅外光譜中的波長做出反應。這表明這些薄膜可以集成到小型、輕便和便攜式設備中，用于需要不同紅外區域的各種應用。例如，當集成到自動駕駛汽車平臺中時，這些薄膜可以使汽車在完全黑暗或有霧和下雨的情況下“看到”行人和車輛。



該薄膜還可用于氣體傳感器，用于實時現場環境監測，幫助檢測污染物。在電子產品領域，他們可以監測半導體芯片中的熱量變化，以捕捉元件故障的早期跡象。



該團隊表示，新的剝離方法可以推廣到本身不含鉛的材料。在這些情況下，研究人員懷疑他們可以將類似特氟龍的鉛原子注入底層基板中，以產生類似的剝離效果。目前，該團隊正在積極努力將熱釋電薄膜整合到夜視系統中。



“考慮到我們的超薄薄膜在室溫下的廣譜紅外靈敏度，我們可以設想我們的超薄薄膜可以制成高性能夜視鏡，這允許在沒有冷卻系統的情況下實現輕量化設計，要將其制成夜視系統，應將功能性器件陣列與讀出電路集成在一起。此外，在各種環境條件下進行測試對于實際應用至關重要。” 張馨緣（Xinyuan Zhang）表示。



（來源：MIT Technology Review）



有關論文更多介紹



過去十年間，超薄自支撐單晶復雜氧化物薄膜的制備取得了顯著進展。化學剝離技術通過化學弱鍵合的犧牲性外延緩沖層，已被廣泛用于制備自支撐鈣鈦礦薄膜。然而，由于外延釋放層的橫向刻蝕速率緩慢和易開裂等問題，實現高通量、大規模生產仍具挑戰性。遠程外延作為一種替代技術，通過在襯底上引入石墨烯產生外延薄膜與襯底間的弱范德華力，可實現薄膜的快速機械剝離。這種方法能以原子級精度實現薄膜分離。但該技術迄今仍難以制備超薄薄膜，主要源于三維與二維材料間顯著的表面能差異導致的Volmer-Weber外延生長模式。盡管這類材料在先進遠紅外（FIR）探測領域潛力巨大，目前仍缺乏可大規模量產超薄自支撐復雜氧化物薄膜的可行策略。

在此研究中，提出了一種無需人工釋放層即可實現超薄薄膜原子級精度剝離的技術，為可擴展的超薄自支撐鈣鈦礦體系高通量制備提供了解決方案?；诶碚撜J(rèn)知與實驗證據，研究揭示了鉛在界面弱化中的關鍵作用，據此開發出普適性剝離策略，可制備厚度小于10納米的多種鈣鈦礦薄膜。得益于超薄厚度與自支撐特性，所獲熱釋電薄膜展現出1.76×10−2 C m−2 K−1的創紀錄高熱釋電系數。該方法進一步實現了全遠紅外波段覆蓋的非制冷探測器制備，標志著探測器技術的重大突破。

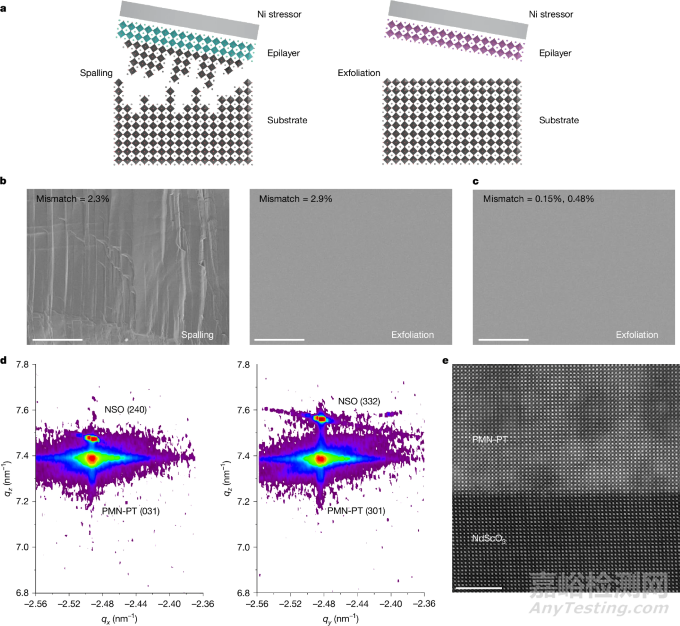

圖1. 剝離機理研究。（a）剝離過程的兩種模式（Spalling與Exfoliation）示意圖。（b）BTO（左）與PMN-PT（右）薄膜從STO襯底剝離的平面掃描電鏡（SEM）圖像。BTO剝離時伴隨襯底碎裂（非均勻），而PMN-PT界面剝離均勻。（c）晶格匹配的NSO襯底上PMN-PT薄膜的剝離SEM圖像，顯示界面選擇性剝離。（d）不同面內方向的倒易空間映射（RSM），證明PMN-PT與NSO的共格外延關系。（e）PMN-PT/NSO異質結構的橫截面透射電鏡（TEM）圖像，展示外延界面原子排列。

首先比較了在Ni應力層作用下，BaTiO?（BTO）和Pb(Mg?/?Nb?/?)O?–PbTiO?（PMN-PT）薄膜從SrTiO?（STO）基底上的剝離行為（圖1a,b）。平視SEM顯示，100 nm厚的BTO薄膜會與部分STO基底一同剝離，表面不均勻；而PMN-PT薄膜則在薄膜/基底界面干凈剝離，形貌均勻。為了排除晶格失配的影響，研究者在近乎匹配的NdScO?（NSO）基底（失配0.15–0.48%）上生長了PMN-PT，仍然獲得了干凈的剝離（圖1c），證明應變并非剝離精度的主導因素。雙軸倒易空間映射顯示PMN-PT在NSO上的相干外延（圖1d），而截面TEM則揭示了原子級平滑界面（圖1e），暗示化學弱化界面是實現ALO精度的關鍵。

密度泛函理論（DFT）計算量化了多種鈣鈦礦/基底體系的鍵能和界面能（表 1）。對于 PbTiO? (PTO)/STO，非弛豫界面能 163 meV·Å?² 低于PTO表面能 157 meV·Å?² 與 STO 表面能 196 meV·Å?²，預測裂紋將優先在界面?zhèn)鞑ィ磩冸x）；而B(niǎo)TO/STO的界面能 257 meV·Å?² 高于薄膜和基底，預測會發生剝落，與實驗一致 。電荷轉移分析表明，PTO/STO向基底轉移 0.095 e?/單位胞，而 BTO/STO 轉移 0.162 e?，說明含 Pb 體系界面共價鍵被削弱（圖 2a） 。實驗上，調節 Ni 應力層厚度可產生三種剝離模式（圖 2b）：較薄 Ni（< 約1 μm）：應力層自身剝離；中等厚度 Ni（約 2–3 μm）：實現 PTO 薄膜精確剝離；較厚 Ni（> 約4 μm）：基底剝落。



截面 TEM 顯示 100 nm PTO薄膜ALO后擁有原子級平滑、厚度均勻的自由膜（圖 2c），AFM測得剩余STO表面 RMS 粗糙度僅 0.2 nm，臺階狀臺地結構完好（圖 2d） ?；诟倪M(jìn)的剝落模型，作者繪制了“剝離窗口” - 當界面能低于薄膜與基底表面能時，即可實現精確剝離（圖 2e,f），為Pb基鈣鈦礦ALO提供了定量指導 。



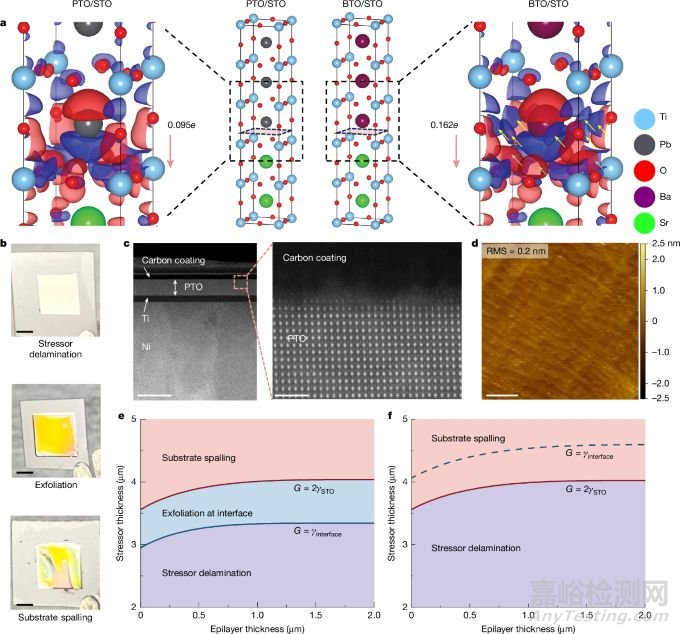

圖2. 基于鉛誘導化學弱化的機械剝離指南。（a）PTO/STO（左）與BTO/STO（右）界面的電荷轉移DFT模擬（藍色：電荷流失，紅色：電荷富集）。（b）PTO薄膜從STO襯底剝離的三種裂紋模式：應力層脫層（上）、界面剝離（中）、襯底碎裂（下）。（c）剝離后STO襯底表面的原子力顯微鏡（AFM）圖像，均方根粗糙度（RMS）為0.51 nm。（d）剝離PTO薄膜的電子背散射衍射（EBSD）取向分布圖（上）與晶向偏差統計（下），峰值接近0°，半高寬0.38°。（e）剝離窗口的理論預測：僅當界面能低于薄膜和襯底表面能時，可實現精準剝離（PTO/STO案例）。（f）BTO/STO因界面能高，僅能通過襯底碎裂或應力層脫層剝離。



利用Pb誘導的界面弱化，無需犧牲層或石墨烯，在STO上通過射頻磁控濺射生長出厚度最低 10 nm 的PMN-PT薄膜。10 nm 薄膜的X射線搖擺曲線FWHM為 0.285°，表明其晶體質量極佳（圖 3a）。10 × 10 mm² 自由膜均勻剝離（圖 3b），剝離后 STO 表面 AFM 粗糙度 RMS 0.51 nm，彰顯大面積原子級精度（圖 3c） 。對整個膜面 4 × 4 區域進行 EBSD 掃描，錯位角分布峰值接近 0°，F(xiàn)WHM 0.38°，表明剝離后保持了單晶質量（圖 3d） 。將 10 nm 自由膜轉移到聚酰亞胺緩沖的Si襯底并頂覆Ti/Au，截面TEM仍可見原子級晶格結構（圖 3e） 。這些結果展示了ALO在大規模制備超薄、高質量鈣鈦礦膜方面的優勢。

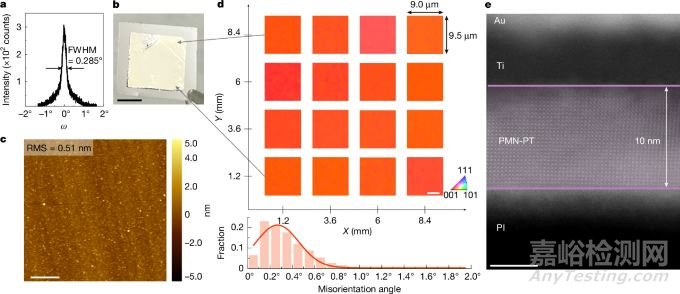

圖3. 大規模制備超薄薄膜。（a）10 nm厚PMN-PT薄膜的XRD搖擺曲線，半高寬0.28°，證明高結晶質量。（b）剝離的10×10 mm2超薄膜光學顯微圖像。（c）剝離后STO襯底的AFM表面形貌（RMS=0.51 nm）。（d）薄膜全域EBSD取向圖（上）與晶向偏差分布（下），半高寬0.38°。（e）轉移至柔性襯底的10 nm PMN-PT薄膜橫截面TEM圖像，顯示單晶結構保留。



將自由膜轉移到帶 Ti/Al 反射層和 PI 緩沖層的 Si 襯底上，制作熱電器件。采用 514 nm、150 mW 激光經光柵周期調制，測量器件在 100–760 Hz 頻率與不同溫度振幅下的熱電電流密度（圖 4a）。10 nm器件電流密度遠超 40、80、200 nm器件，且隨調制頻率和溫度振幅呈線性增長，響應在長期測試中保持穩定。由電流密度隨溫度變化的斜率可提取熱電系數，10 nm 膜達到 1.76 × 10?² C·m?²·K?¹，較傳統 Pb[Zr?Ti???]O?與LiTaO?薄膜（10??–10?³ 量級）高出近兩階（圖 4b,c）。這種增強歸因于基底解約束與超薄效應使原子位移和聲子動力學發生改變。



圖4. 單一器件熱釋電特性。（a）熱釋電器件測試光路示意圖（鎖相放大與激光調制）。（b）不同厚度PMN-PT薄膜的熱釋電電流密度隨調制頻率變化，10 nm薄膜性能最優。（c）10 nm薄膜熱釋電系數，與經典材料（如PZT、LiTaO3）對比，提升2個數量級。



在5×5 mm²區域內陣列化器件（通道寬2 μm，長50 μm），在熱隔離假設下評估其遠紅外（FIR）探測靈敏度D*（圖5a）。10 nm PMN-PT膜在5–100 μm光譜范圍內的D*接近理論極限（約10¹? cm·Hz¹?²·W?¹），超越裸片LiTaO?（約10?），并可在室溫下全譜段探測（圖5b）。80nm膜也可實現10?量級D*，優于LiTaO?并媲美需77K冷卻的HgCdTe探測器（僅窄帶段）。在80nm膜上制備的108個器件產率達100%（圖5d,e），而10nm器件因機械操作難度產率<20%，需在后續工作中進一步優化。

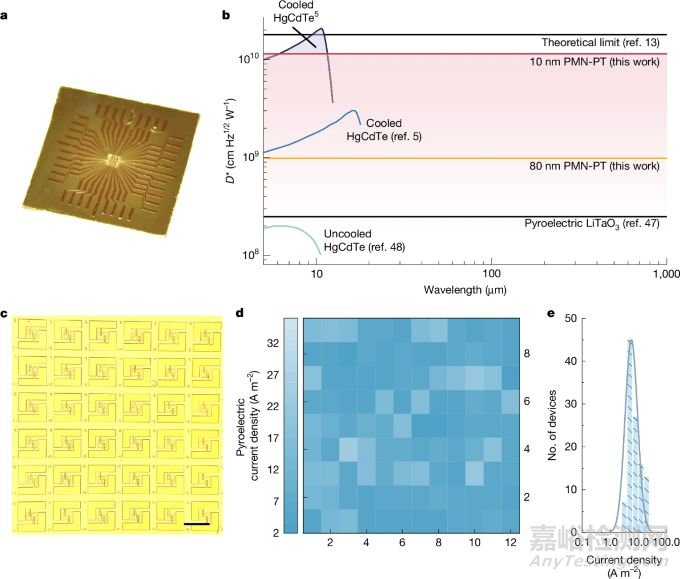

圖5. 非制冷FIR成像的潛在應用。（a）熱釋電器件陣列示意圖。（b）探測器比探測率，隨波長變化，10 nm薄膜性能接近理論極限，覆蓋全遠紅外譜（>15 μm）。（c）80 nm厚薄膜器件陣列光學圖像（良率100%）。（d）108個器件的熱釋電電流密度分布圖（顏色代表響應強度）。（e）器件電流密度統計直方圖，顯示高度一致性。

綜上，本文不僅解決了超薄氧化物薄膜規?；苽涞拈L(zhǎng)期難題，還為低維材料物理機制探索提供了新視角。通過揭示厚度對熱釋電性能的影響（越薄性能越優），研究證實了晶格去鉗位效應在納米尺度下的重要作用，為設計高性能功能材料提供了理論依據。未來，進一步優化器件機械穩定性、開發無鉛環保替代材料，以及將ALO技術拓展至鐵電、多鐵性氧化物體系，有望推動柔性電子、高效儲能和量子器件的突破。此外，該技術為室溫全紅外成像系統的實用化鋪平了道路，在醫療診斷、環境監測和天文觀測等領域具有廣闊應用前景。



原文鏈接



https://doi.org/10.1038/s41586-025-08874-7



https://news.mit.edu/2025/new-electronic-skin-could-enable-lightweight-night-vision-glasses-0423
